ฟังก์ชัน

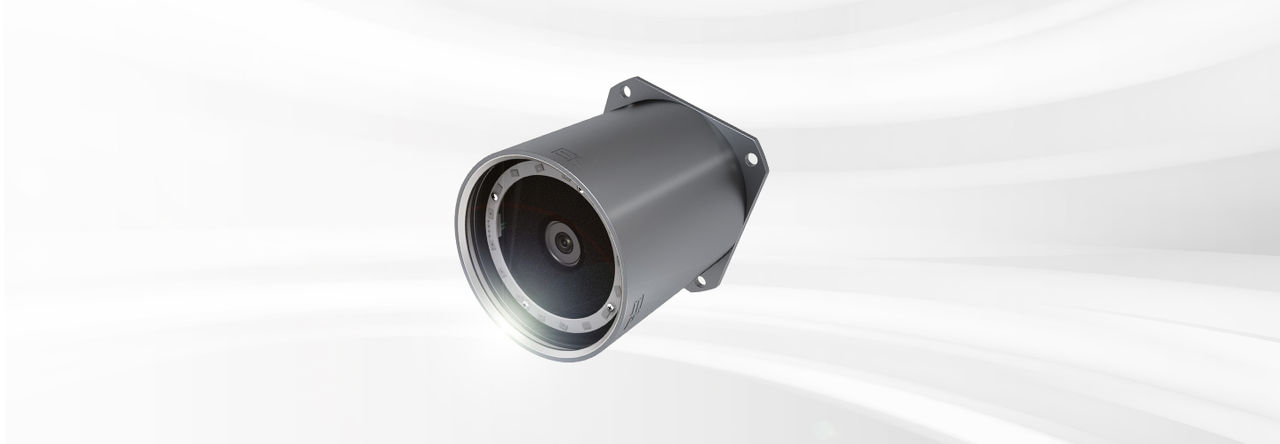

กล้องเมทริกซ์พร้อมไฟ LED ในตัวสำหรับแสงสะท้อนจะบันทึกความหนาแน่นของด้ายหรือตะเข็บของใยที่วิ่งโดยไม่ต้องสัมผัส ตัวควบคุมจะเปรียบเทียบค่าจริงกับค่าเป้าหมายที่ตั้งไว้ และส่งค่าความเร็วเป้าหมายที่สอดคล้องกันไปยังลูกกลิ้งลดขนาด เนื่องจากไม่สามารถติดตั้งกล้องหลังลูกกลิ้งหดได้เนื่องจากพื้นที่ว่าง จึงสามารถควบคุมความหนาแน่นของด้าย/เข็มได้เท่านั้นแต่ไม่สามารถควบคุมได้ นอกจากนี้ยังมีกล้องอีกตัวหลังจากกระบวนการเพื่อตรวจสอบความหนาแน่นของด้าย/ตะเข็บ และปรับค่าเป้าหมายโดยอัตโนมัติเมื่อป้อนเข้า
พื้นที่การใช้งาน
ระบบการนับตะเข็บและด้ายโดยทั่วไปจะใช้ในอุตสาหกรรมสิ่งทอในพื้นที่เก็บรายละเอียดบนเครื่องจักรต่อไปนี้:
- เครื่องดึง
- เครื่องอัด
- เครื่องฆ่าเชื้อ
การประยุกต์ใช้งาน
ความตึงของรางคงที่ที่ตำแหน่งการสแกนเป็นสิ่งจำเป็นสำหรับการตรวจจับความหนาแน่นของด้ายหรือตะเข็บได้อย่างแม่นยำ สามารถรักษาให้คงที่ได้โดยใช้ตำแหน่งเคลื่อนที่หรือการควบคุมแรงของราง ในการบันทึกความหนาแน่นของเส้นด้าย ต้องติดตั้งกล้องที่ทางเข้าใต้สะพานด้านหน้าลูกกลิ้งขนส่ง ตรงกลางความกว้างของราง สำหรับการควบคุมที่ทางออก ต้องวางกล้องไว้หน้าไดรฟ์ขนส่งตัวสุดท้ายหน้าเครื่องตัดกระดาษหรือคอยล์เลอร์ ในตำแหน่งนี้ ความตึงของรางควรต่ำและคงที่ที่สุดเท่าที่จะเป็นไปได้

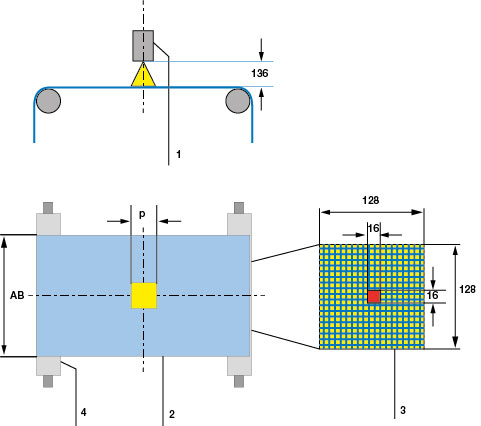

ตำนาน
1= กล้องเมทริกซ์ | 2 = ช่วงการมองเห็น | 3 = ช่วงการมองเห็นด้วยการซูม | 4 = ลูกกลิ้งนำ | AB = ความกว้างในการทำงาน | p = ความถี่ของตะเข็บและด้าย |
