Informazioni di sistema

Funzione

Una telecamera a matrice con LED integrati per l'illuminazione frontale rileva senza contatto la densità di fili o maglie di un nastro in movimento. Un regolatore confronta il valore reale con il valore nominale impostato e invia un valore nominale della velocità adeguato al cilindro pieghettatore. Poiché la telecamera, a causa delle condizioni di spazio, non può essere montata a valle del cilindro pieghettatore, la densità dei fili/delle maglie può essere solo comandata, ma non regolata. Inoltre, dopo il processo, c'è un'altra telecamera per controllare la densità dei fili/delle maglie e adeguare automaticamente il valore nominale all'ingresso.

Campo d'impiego

Sistemi di conteggio di maglie e fili sono impiegati normalmente nell'industria tessile per il finissaggio nelle seguenti macchine:

  • ramose
  • compattatrici
  • sanforizzatrici

Applicazione

Per un rilevamento preciso della densità dei fili o delle maglie è indispensabile che nella posizione di esplorazione il tiro del nastro sia costante. Lo si può mantenere costante con la regolazione della posizione del ballerino o del tiro del nastro. Per rilevare la densità dei fili, la telecamera deve essere montata all'ingresso sotto al ponte, a monte del cilindro trasportatore, ed essere centrata rispetto alla larghezza del nastro. Per il controllo all'uscita, la telecamera va collocata a monte dell'ultimo azionamento di trasporto a monte dell'affaldatore o dell'avvolgitore. In tale posizione il tiro del nastro dovrebbe essere possibilmente basso e costante.

ELCOUNT

Leggenda

1 = Telecamera a matrice | 2 = Campo visivo |  3 = Campo visivo zoom | 4 = Rullo di guida | AB = larghezza di lavoro | p = densità di maglie e fili

Componenti del sistema

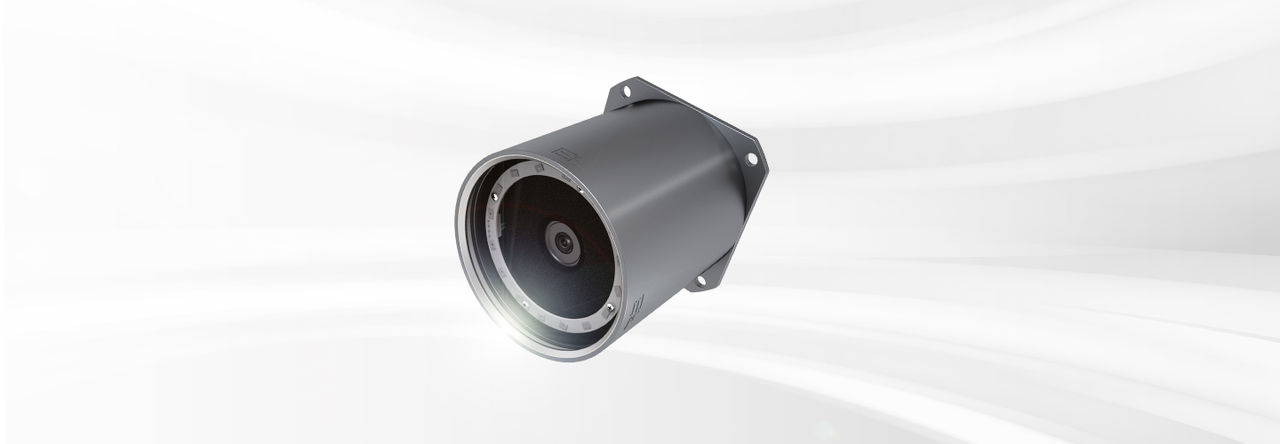

Telecamera a matrice OT 21

Telecamere intelligenti ad alta risoluzione per riconoscere con sicurezza ogni prodotto tessile o lavoro a maglia

Ulteriori informazioni

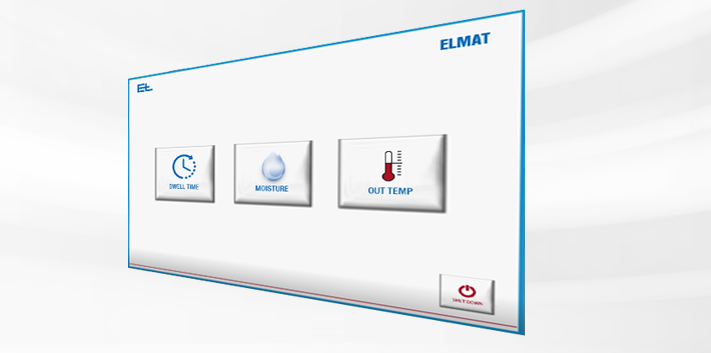

Control Unit

PC industriale Windows integrato

Ulteriori informazioni
