Fonctionnement

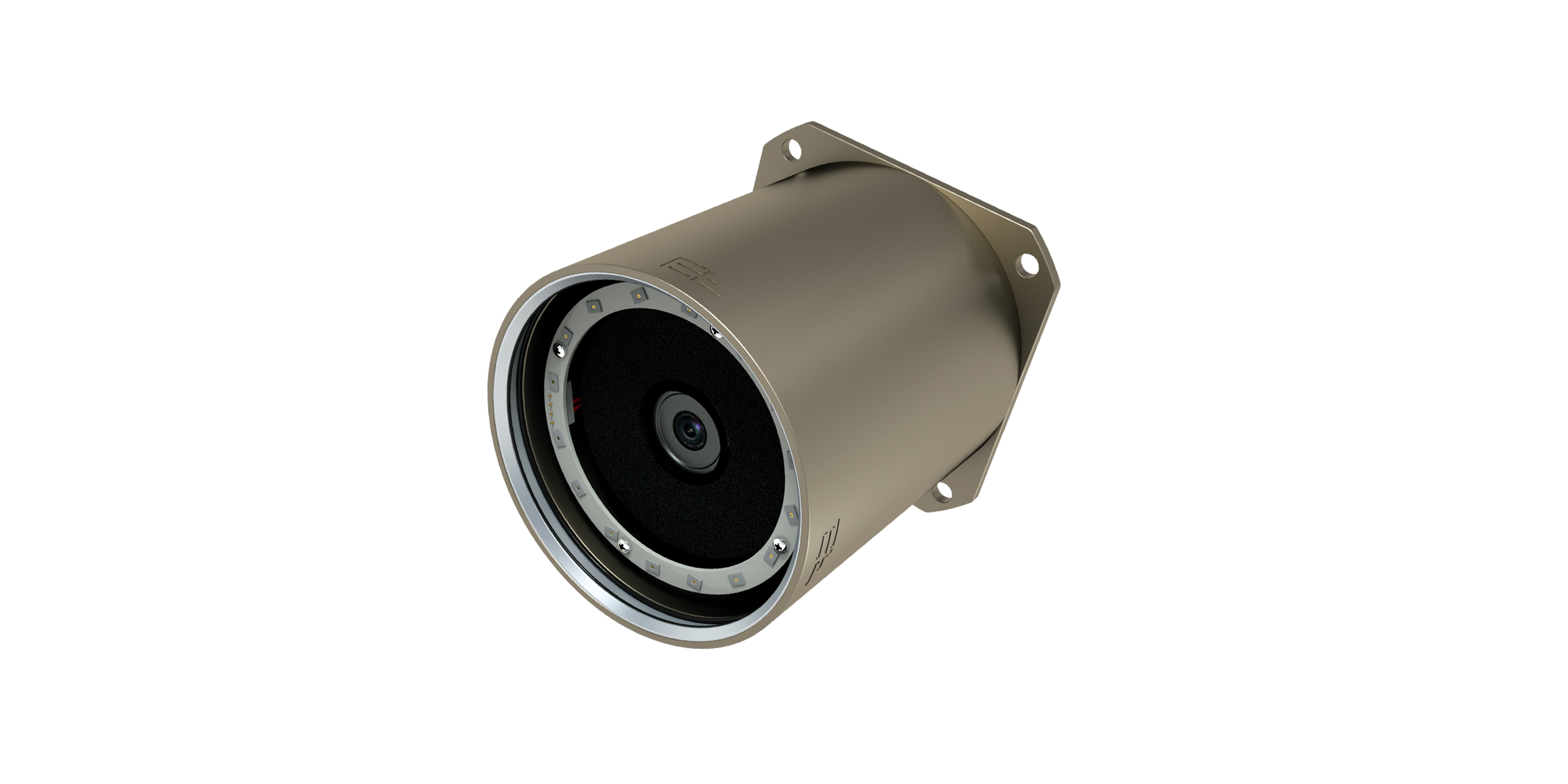

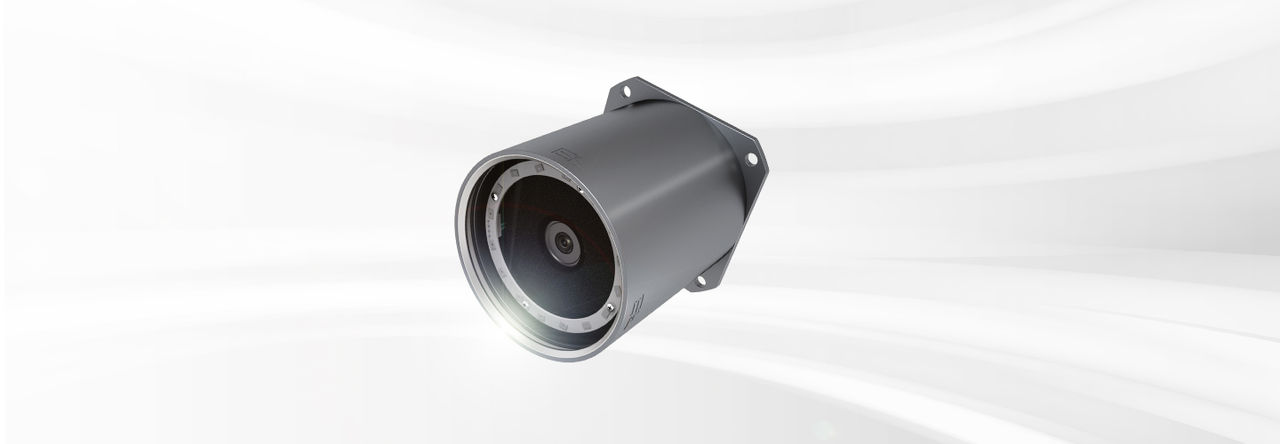

Une caméra matrice avec éclairage LED intégré pour lumière incidente détecte sans contact la densité de fils ou de mailles d'une bande en mouvement. Un régulateur compare la valeur actuelle avec la valeur de consigne qui a été réglée et envoie une valeur de consigne de vitesse correspondante au rouleau de rétrécissement. Comme la caméra, en raison de problèmes d'encombrement, ne peut être installée après le rouleau de rétrécissement, il s'est possible que de commander, pas de réguler la densité de fils ou de mailles. En outre, il y a une caméra placée après le process qui va contrôler la densité de fils ou de mailles et adapter automatiquement la valeur de consigne à l'entrée.
Domaine d'utilisation
Les systèmes de comptage de mailles et de fils sont typiquement utilisés, dans l'industrie textile, pour l'équipement des machines suivantes :
- Rames
- Compacteurs
- Sanforiseuses
Application
Pour une détection précise de la densité de fils ou de mailles, il est primordial d'avoir une force de traction de la bande constante sur la position de détection. Celle-ci peut être maintenue constante au moyen d'une position de danseuse ou d'une régulation de tension de bande. Pour la détection de la densité de fils, il faut monter la caméra à l'entrée située sous le pont magasin avant le rouleau de transport, au milieu par rapport à la largeur de bande. Pour le contrôle à la sortie, la caméra doit être placée avant le dernier entraînement de transport devant la plieuse ou l'enrouleur. Dans cette position, la traction de la bande doit être aussi faible et constante que possible.
Légende

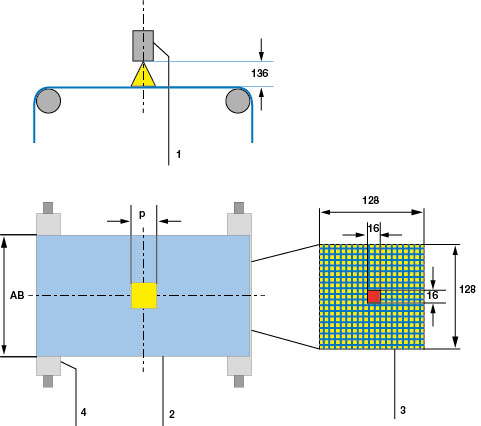

1 = Caméra matrice | 2 = Champ de vision | 3 = Champ de vision zoom | 4 = Rouleau de guidage | AB = Largeur de travail | p = densité de mailles et de fils |
