Informations système

Fonctionnement

Un champ alternatif magnétique de 200 kHz est créé dans une bobine émettrice par du courant alternatif. Une bande souillée de métal perturbe ce champ alternatif et déclenche un signal. Grâce à un blindage capacitif, les influences extérieures telles que l'humidité ou le contact n'ont aucune influence sur la détection des métaux. Le résultat peut être utilisé comme signal impulsionnel ou durable pour arrêter la machine, pour l'émission acoustique ou optique d'une alarme, ou pour piloter les systèmes de repérage ou de comptage. L'affichage LED par segment indique la position de la particule métallique. Le raccordement d'un affichage de signal externe et d'une touche Reset est disponible en option.

Domaine d'utilisation

Les systèmes de détection des métaux sont adaptés aux bandes sèches et humides, comme p. ex. le textile etle non-tissé, en particulier sur les installations suivantes :

•installations de production de non-tissés

•machines de découpe

•installation de calandre

Fonctionnement

Le détecteur de métaux peut être monté quelle que soit la position. La bande doit enlacer le détecteur de métauxd'au moins <5°. Aucune pièce mobile mécanique ne doit se trouver dans un périmètre de 500 mm.

ELGUIDE

Légende

1 = Rouleau de guidage | 2 = Détecteur de métaux | 3 = Système d'émission | AB = Largeur de travail | NB = Largeur nominale

Systèmes de détection de métal

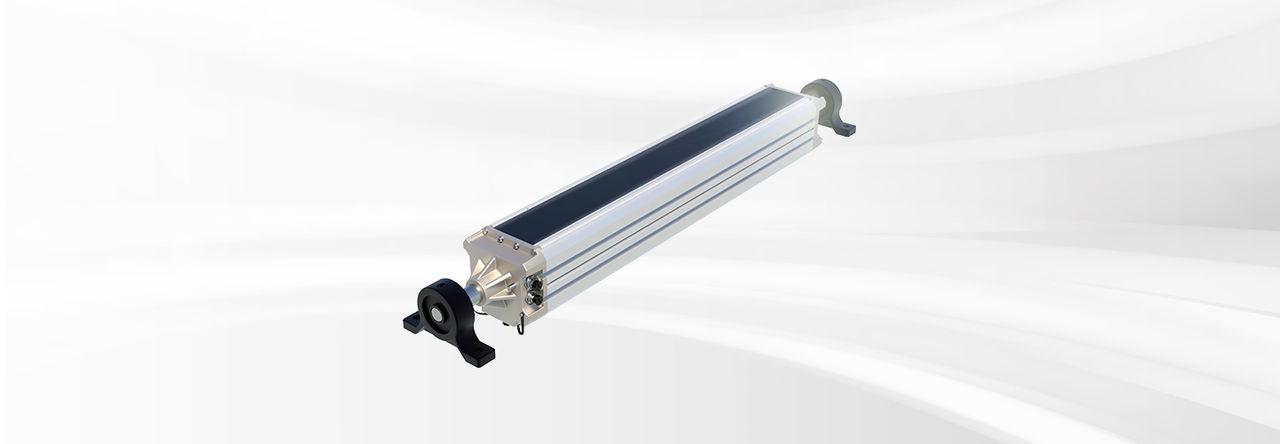

Système de détection de métal ELMETA MDA10

Détection précise de la position de particules métalliques en forme de bille avec un affichage à signal LED segmenté

Plus d'informations

Système de détection de métal ELMETA MDS50

Détection sûre de particules métalliques sphériques avec panneau de commande intégré avec bande d'éclairage LED

Plus d'informations
