- Funktionszeichnung

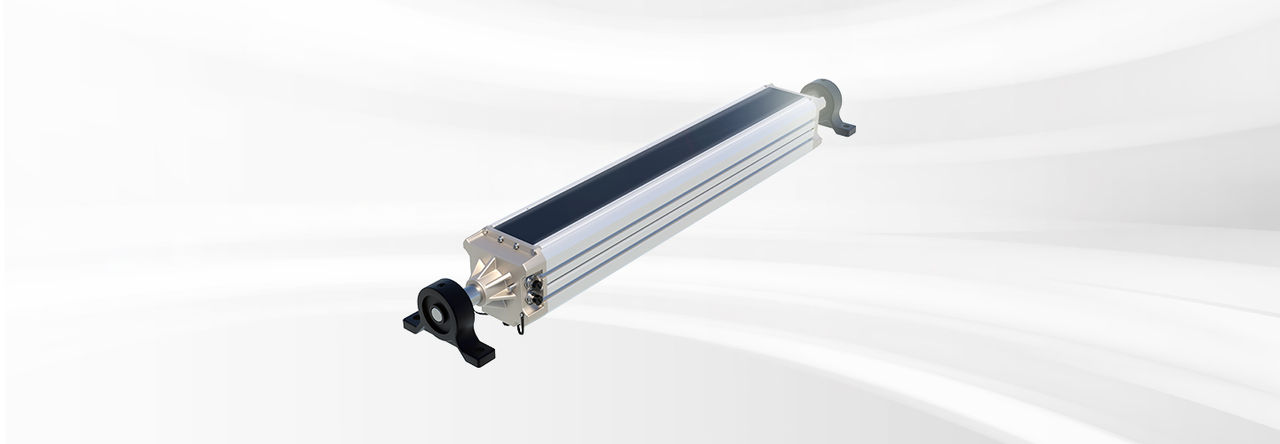

Funktion
Durch Wechselstrom wird in einer Sendespule ein magnetisches Wechselfeld von 200 kHz erzeugt. Eine mit Metall verunreinigte Bahn stört dieses Wechselfeld und löst ein Signal aus. Äußere Einflüsse wie Feuchtigkeit oder Berührung haben dank einer kapazitiven Schirmung keinen Einfluss auf die Metallerkennung. Das Ergebnis kann als Dauer- oder Impulssignal zum Stopp der Maschine, zur optischen bzw. akustischen Alarmausgabe oder zur Ansteuerung von Markier- oder Zählsystemen verwendet werden. Die segmentweise LED-Anzeige zeigt die Position des Metallteilchens an. Optional ist der Anschluss einer externen Signalanzeige und Reset-Taste möglich.
Einsatzgebiet
Metallmeldesysteme eignen sich für trockene und feuchte Materialbahnen wie z.B. Textil und Vlies, insbesondere an folgenden Anlagen:
•Vliesproduktionsanlagen
•Schermaschinen
•Kalanderanlagen
Funktion
Der Metallmelder kann lagenunabhängig montiert werden. Die Bahn sollte den Metallmelder mit ca. <5° umschlingen. In einem Umkreis von 500 mm sollten sich keine beweglichen mechanischen Teile befinden.
Legende
1 = Leitwalze | 2 = Metallmelder | 3 = Sendesystem | AB = Arbeitsbreite | NB = Nennbreite
