ELTENS - System zur Bahnkraftmessung und -regelung mit konfigurierbaren Kraftaufnehmern
Hersteller und Anwender von Maschinen zur Be- und Verarbeitung bahnförmiger Materialien sehen sich heute mit immer höheren Anforderungen konfrontiert: Produktionsprozesse sollen noch schneller, dabei jedoch präziser realisierbar sein, die Ergebnisqualität muss weiter steigen, während Personalaufwand, Makulatur und vor allem Stillstandszeiten der Maschinen auf ein Minimum zu reduzieren sind. Einen entscheidenden Beitrag zur Erfüllung dieser Vorgaben leisten Bahnkraftregelsysteme von Erhardt+Leimer.
PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount
PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
ELTENS Produktportfolio
ELTENS ist ein umfassendes System zur Messung und Überwachung (Monitoring) sowie der Regelung der Bahnkraft.
Durch eine große Auswahl an Kraftaufnehmern passend für die jeweilige Anwendung und Produktionsanforderung und deren Kombination mit Verstärker- und Regeleinheiten erhalten Sie ein Komplettpaket, das alle Ihre Bahnspannungsprobleme löst und die Produktionsqualität und -quantität verbessert und gewährleistet.
ELTENS Funktion auf einen Blick:
- Individuell konfigurierbar für jede industrielle Anwendung
- Typ und Messbereich der Kraftaufnehmer werden entsprechend den Anforderungen optimal dimensioniert
- Zubehör wie Anschlussleitungen, Montageadapter und Kugellager werden mit angeboten
- Auswahl zwischen analogem und digitalem Messverstärker möglich
- Einbaumöglichkeiten des Messverstärkers bzw. der Messanzeige im Schaltschrank, Bedienpult oder direkt an der Maschine möglich
- Anbindung an kundenseitige Steuerungen über analoge Signale oder über zertifizierte Feldbus Schnittstelle (EthernetIP, Profinet, UDP)

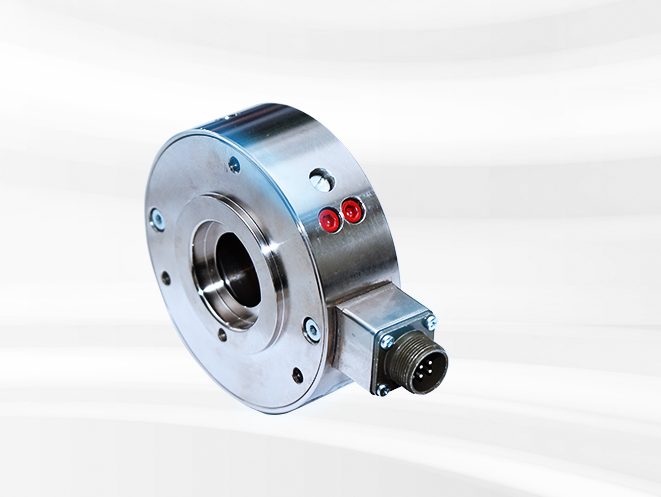

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

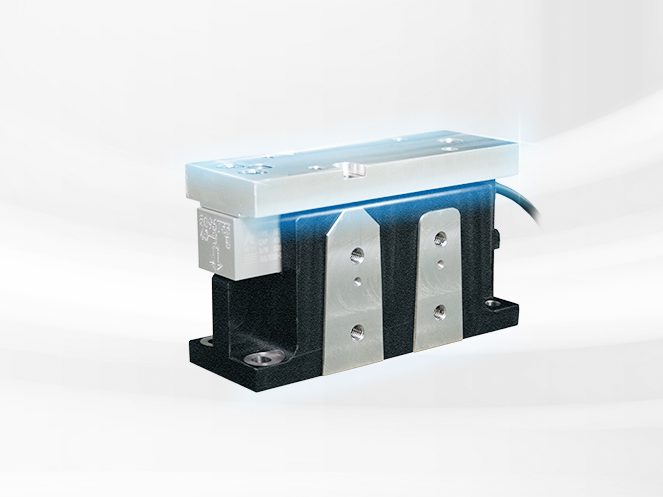

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Flansch- und Blockkraftaufnehmer
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Nennmesskraft | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Bahnbreite | breite Bahn | breite Bahn | breite Bahn | schmale Bahn | breite Bahn |
| Material | Stahl | Edelstahl | Aluminium | Stahl | Aluminium |
| Type Bohrung | ein- und beidseitig | ein- und beidseitig | ein- und beidseitig | einseitig | ein- und beidseitig |
| Anwendung | für alle Applikationen | nasse Umgebung | Batterieindustrie | einseitige Befestigung | einfache Rollenmontage |
| Mehr Information | Mehr Information | Mehr Information | Mehr Information | Mehr Information |

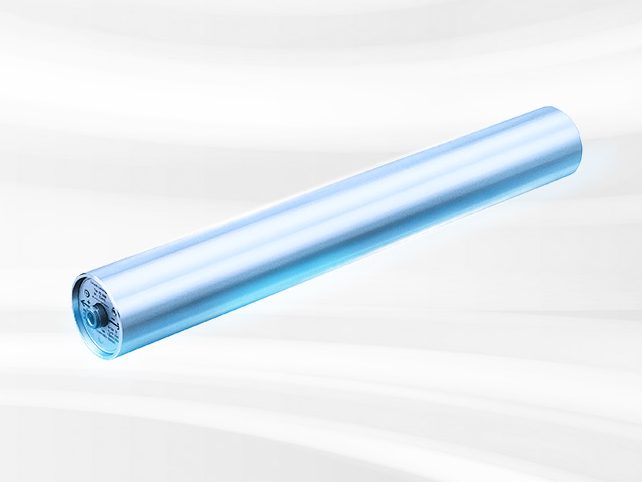

Sensorwalzensysteme
Regel- und Bediengeräte
Schnelle Experteninfo & Kontakt

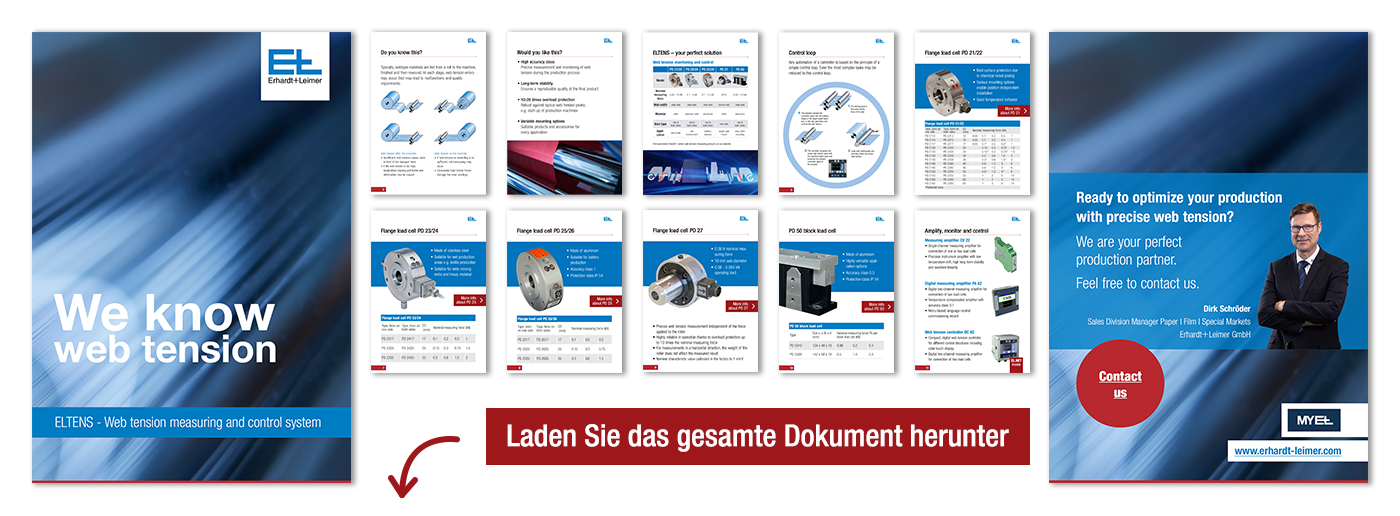

Dokument herunterladen
Schreiben Sie uns! Wir freuen uns auf Ihre Nachricht.
Eine kontrollierte Bahnspannung ist unerlässlich
Typischerweise werden bahnförmige Materialien von einem Wickel der Maschine zugeführt, veredelt und nachfolgend wieder aufgewickelt. In jedem Abschnitt können Bahnkraftfehler auftreten, die zu Störungen und Qualitätseinbußen führen. Diese Fehlereinflussgrößen zu eliminieren und eine konstante Bahnkraft während des Produktionsprozesses zu gewährleisten, ist Aufgabe der E+L Bahnkraftregelsysteme. Je nach Materialart, Applikation und Aufgabe stellt Erhardt+Leimer hierfür unterschiedliche Systeme mit neuester Technologie zur Verfügung: für entscheidend mehr Qualität und Produktivität, die sich rechnet.
Bahnkraft nach der Abwicklung
- Zu kleine Bahnkräfte führen zu einer Lose vor dem Transportantrieb
- Zu hohe Bahnkräfte können Längsfalten hervorrufen und die Stoffbahn plastisch verformen
Bahnkraft an der Aufwicklung
- Bei Aufwicklungen kann eine zu kleine Bahnkraft zum Teleskopieren des Wickels führen
- Zu hohe Zugkräfte verursachen eine Zerstörung der inneren Wicklungen

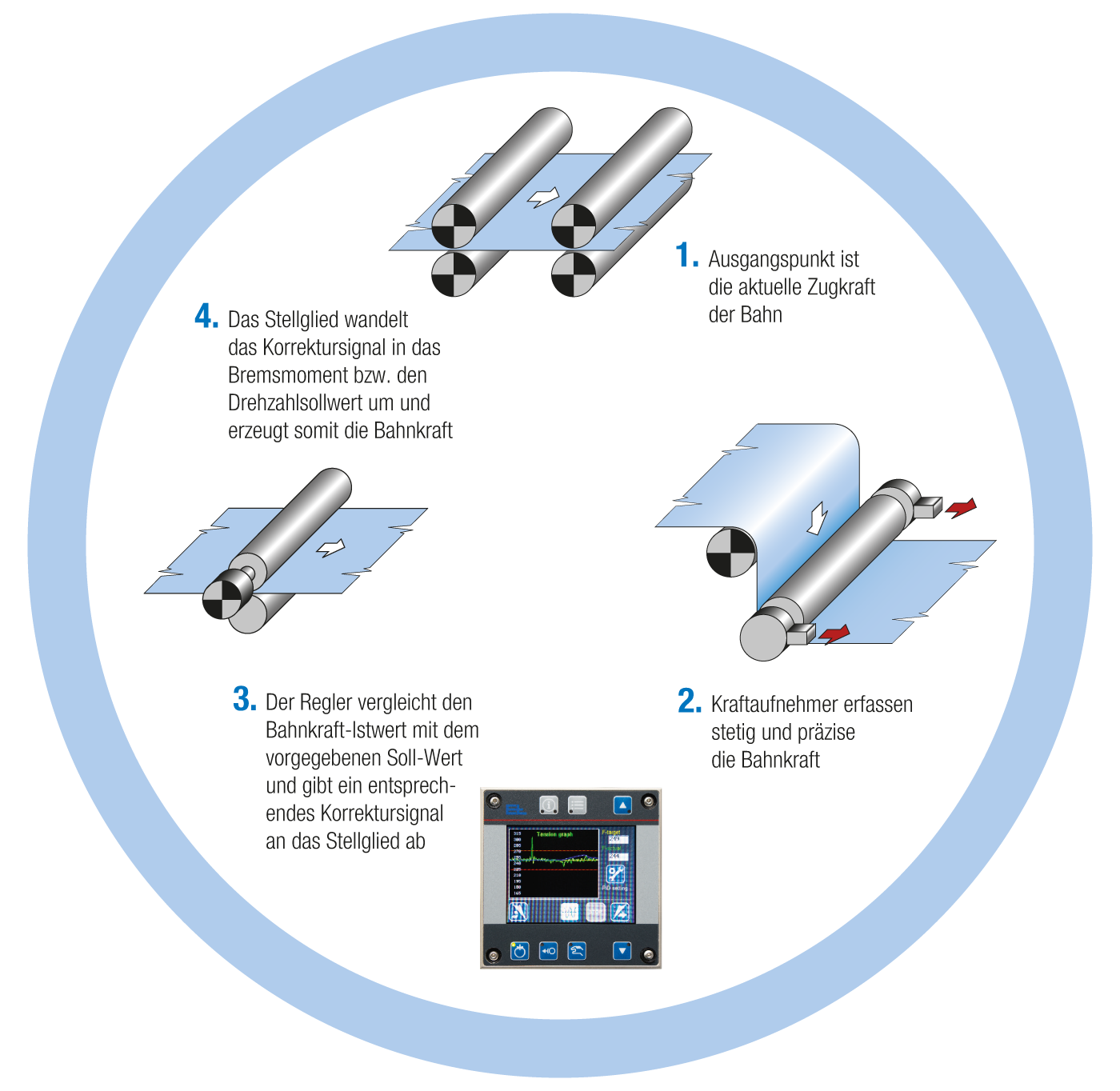

Die Lösung: Durchgehende Prozesskontrolle
Jede Automatisierung einer Steuerung basiert auf der Grundlage des einfachen Regelkreises. Selbst komplizierte Aufgabenstellungen lassen sich auf diesen Regelkreis reduzieren.
"Als Marktführer in den Bereichen Automatisierung und Qualitätsmanagement wissen wir, dass eine präzise Bahnspannung im Produktionsprozess der Schlüssel zu Ihrer Produktqualität ist. Genauigkeit, zuverlässige Messgeräte und modernste Technologie sind die Erfolgsgaranten, auf die sich alle Kunden von Erhardt+Leimer verlassen können."
Dirk Schröder, Vertriebsleiter Folie / Converting / Spezialmärkte
NEU: Kraftaufnehmer selbst konfigurieren
Konfigurieren - visualisieren - realisieren
Mit dem MY E+L Konfigurator können Sie Ihren Kraftaufnehmer ganz einfach selbst konfigurieren! Um ein Produkt konfigurieren zu können, benötigen Sie einen aktiven MY E+L Account. Loggen Sie sich ein oder registrieren Sie sich hier neu. Anschließend können Sie mit Ihrer Konfiguration starten.
Sie möchten mehr über den E+L Konfigurator erfahren? Alle Details zu den Funktionen finden Sie hier.
ELTENS Bahnkraftmess- und regelsystem
Produkttypen: PD 21, PD 22, PD 23, PD 24, PD 25, PD 26
- Individuelle Konfiguration mit anpassbaren Kraftaufnehmern und Zubehör für verschiedene industrielle Anwendungen
- Auswahl zwischen analogen und digitalen Messverstärkern, Einbaumöglichkeiten in Schaltschrank, Bedienpult oder direkt an der Maschine
- Anbindung an kundenseitige Steuerungen über analoge Signale oder Ethernet-Schnittstellen mit verschiedenen Protokollen.
Ihre Vorteile auf einen Blick
Ihre Vorteile mit ELTENS
Der ELTENS calculator
Der ELTENS-calculator ist ein kostenloses Offline-Tool von Erhardt+Leimer zur Unterstützung bei der Planung von Bahnkraftsensoren. Abhängig von der jeweiligen Einbausituation und den Anforderungen an Ihre Bahnspannungsmessung unterstützt der ELTENS-calculator bei der Berechnung, Dimensionierung und Auswahl der geeigneten E+L Bahnkraftaufnehmer.
