ELTENS - Yapılandırılabilir kuvvet sensörleri ile ray kuvveti ölçüm ve kontrol sistemi
Şerit şeklindeki malzemelerin işlenmesi ve işlenmesine yönelik makinelerin üreticileri ve kullanıcıları, günümüzde giderek artan taleplerle karşı karşıya kalmaktadır: Üretim süreçleri daha hızlı ve aynı zamanda daha hassas bir şekilde gerçekleştirilmeli, sonuç kalitesi daha da artırılmalı, personel giderleri, atıklar ve özellikle makinelerin duruş süreleri en aza indirilmelidir. Erhardt+Leimer'in şerit gerginlik kontrol sistemleri, bu gereksinimlerin karşılanmasına önemli bir katkı sağlamaktadır.
ELTENS Ürün Portföyü
ELTENS, bant gerginliğini ölçmek, izlemek ve kontrol etmek için kapsamlı bir sistemdir.
İlgili uygulama ve üretim gereksinimlerine uygun geniş bir kuvvet sensörü yelpazesi ve bunların amplifikatör ve kontrol üniteleriyle kombinasyonu sayesinde, tüm bant gerginliği sorunlarınızı çözen, üretim kalitesini ve miktarını artıran ve garanti eden eksiksiz bir paket elde edersiniz.
ELTENS'in işlevleri bir bakışta:
- Her endüstriyel uygulama için ayrı ayrı yapılandırılabilir
- Kuvvet sensörlerinin tipi ve ölçüm aralığı, gereksinimlere göre en uygun şekilde boyutlandırılır
- Bağlantı kabloları, montaj adaptörleri ve bilyalı rulmanlar gibi aksesuarlar da sunulmaktadır
- Analog ve dijital ölçüm amplifikatörü arasında seçim yapılabilir
- Ölçüm amplifikatörünün veya ölçüm göstergesinin kontrol kabininde, kumanda panelinde veya doğrudan makinede montajı mümkündür
- Analog sinyaller veya sertifikalı fieldbus arayüzü (EthernetIP, Profinet, UDP) aracılığıyla müşteri tarafındaki kontrol sistemlerine bağlantı

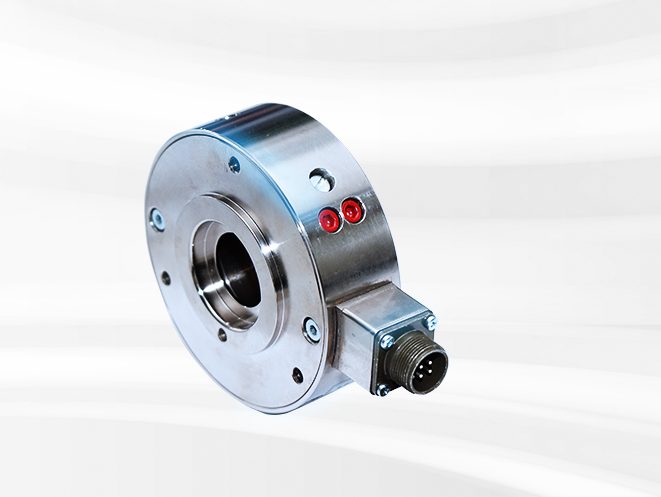

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

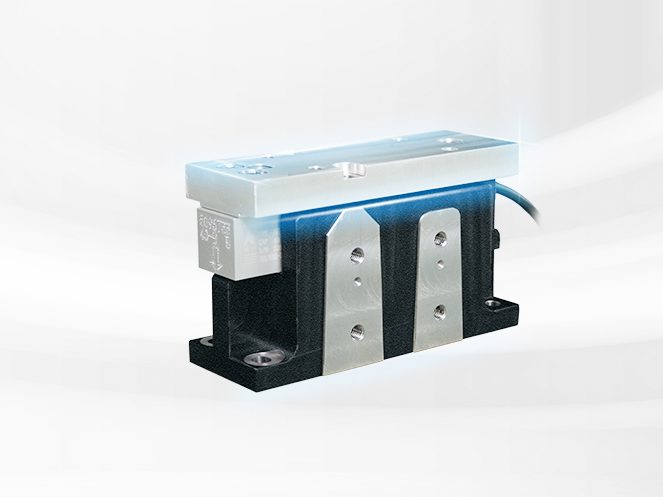

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Flanş ve blok kuvvet sensörü
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Nominal ölçüm kuvveti | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Ray genişliği | geniş şerit | geniş şerit | geniş şerit | dar yol | geniş şerit |
| Malzeme | çelik | paslanmaz çelik | alüminyum | çelik | alüminyum |
| Delik tipi | tek ve çift taraflı | tek ve çift taraflı | tek ve çift taraflı | tek taraflı | tek ve çift taraflı |
| Uygulama | tüm uygulamalar için | ıslak ortam | pil endüstrisi | tek taraflı sabitleme | kolay tekerlek montajı |
| Daha fazla bilgi | Daha fazla bilgi | Daha fazla bilgi | Daha fazla bilgi | Daha fazla bilgi |

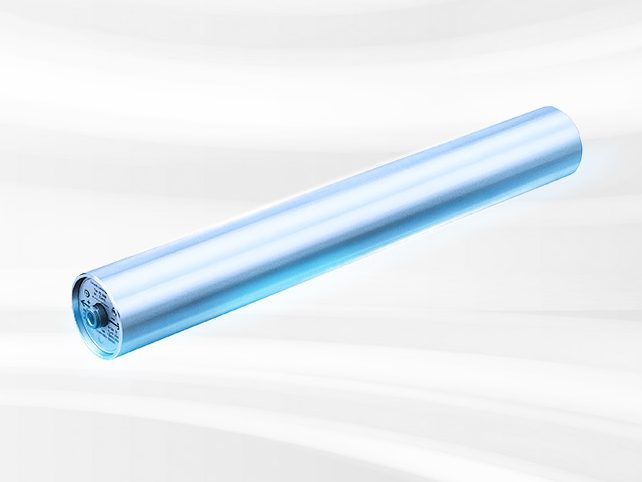

Sensör silindir sistemleri
Kontrol ve kumanda cihazları
Hızlı uzman bilgisi ve iletişim
Request download
Bize yazın! Mesajınızı almak için sabırsızlanıyoruz.
Kontrollü web gerilimi çok önemlidir
Tipik olarak, web tipi malzemeler bir rulodan makineye beslenir, işlenir ve ardından yeniden sarılır. Her aşamada, arızalara ve kalite bozulmalarına yol açabilecek web gerginliği hataları meydana gelebilir. Bu hata kaynaklarının ortadan kaldırılması ve üretim süreci boyunca sabit bir web gerilimi sağlanması, E+L web gerilimi kontrol sistemlerinin görevidir. Malzeme türüne, uygulamaya ve göreve bağlı olarak, Erhardt+Leimer en son teknolojiye sahip çeşitli sistemler sunar: Kararlı bir şekilde daha fazla kalite ve verimlilik için.
Açıcıdan sonra web gerginliği
- Yetersiz web gerginliği, taşıma tahrikinin önünde gevşemeye neden olur
- Web gerginliği çok yüksekse, uzunlamasına kırışıklıklar ve tekstil web deformasyonu meydana gelebilir
Yeniden sarma makinesindeki web gerilimi
- Yeniden sarma sırasında web gerilimi yetersizse, rulo teleskopik hale gelebilir
- Aşırı yüksek gerilme kuvvetleri iç sargılara zarar verir
Çözüm: sürekli kontrol döngüsü
Herhangi bir kontrolörün otomasyonu, basit bir kontrol döngüsü ilkesine dayanır. En karmaşık görevler bile bu kontrol döngüsüne indirgenebilir.
“Otomasyon ve kalite yönetimi alanında pazar lideri olarak, üretim sürecinde hassas web gerginliğinin ürün kalitesinin anahtarı olduğunu biliyoruz. Doğruluk, güvenilir ölçüm ekipmanları ve son teknoloji, tüm Erhardt+Leimer müşterilerinin güvenebileceği başarı garantisidir.”
Dirk Schröder, Satış Müdürü Film / Dönüştürme / Özel Pazarlar
ELTENS ile avantajlarınız
ELTENS hesap makinesi
ELTENS hesaplayıcı, web gerginlik sensörlerinin planlanmasını destekleyen ücretsiz bir çevrimdışı E+L aracıdır. İlgili kurulum durumuna ve web gerginlik ölçümünüzün gereksinimlerine bağlı olarak, ELTENS hesaplayıcı uygun E+L web gerginlik yük hücrelerinin hesaplanması, boyutlandırılması ve seçilmesinde size destek olur.
