ELTENS - Sistema para medição e controle da força de tração com transdutores de força configuráveis
Os fabricantes e usuários de máquinas para processamento e tratamento de materiais em banda enfrentam hoje exigências cada vez maiores: os processos de produção devem ser ainda mais rápidos, mas ao mesmo tempo mais precisos, a qualidade dos resultados deve continuar a aumentar, enquanto os custos com pessoal, o desperdício e, acima de tudo, os tempos de inatividade das máquinas devem ser reduzidos ao mínimo. Os sistemas de controle de força de banda da Erhardt+Leimer contribuem de forma decisiva para o cumprimento desses requisitos.
Portfólio de produtos ELTENS
ELTENS é um sistema completo para medição, monitoramento e regulação da força da banda.
Com uma ampla seleção de transdutores de força adequados para cada aplicação e exigência de produção, combinados com unidades amplificadoras e reguladoras, você obtém um pacote completo que resolve todos os seus problemas de tensão da banda e melhora e garante a qualidade e a quantidade da produção.
Funcionamento do ELTENS em resumo:
- Configurável individualmente para cada aplicação industrial
- O tipo e a faixa de medição dos transdutores de força são dimensionados de forma ideal de acordo com os requisitos
- Acessórios como cabos de conexão, adaptadores de montagem e rolamentos de esferas também são oferecidos
- É possível escolher entre amplificadores de medição analógicos e digitais
- Possibilidades de instalação do amplificador de medição ou do indicador de medição no armário de comando, no painel de controle ou diretamente na máquina
- Conexão com controles do cliente através de sinais analógicos ou através de interface de barramento de campo certificada (EthernetIP, Profinet, UDP)

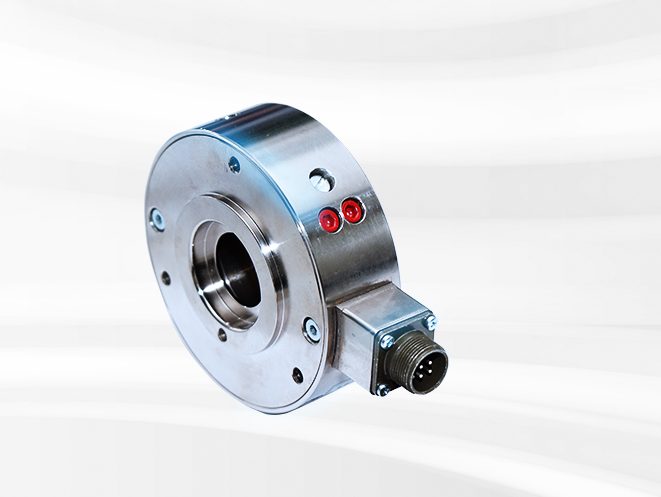

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

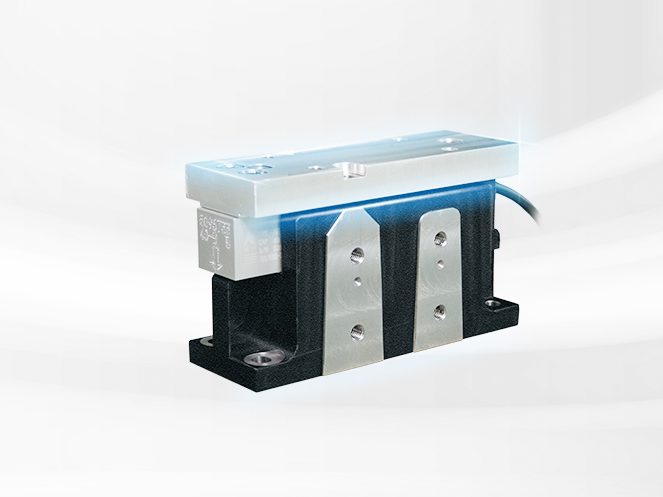

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Transdutores de força com flange e bloco
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Força nominal de medição | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Largura da banda | faixa larga | faixa larga | faixa larga | trilho estreito | faixa larga |
| Material | aço | aço inoxidável | alumínio | aço | alumínio |
| Tipo de furo | de um lado e dos dois lados | de um lado e dos dois lados | de um lado e dos dois lados | unilateralmente | de um lado e dos dois lados |
| Aplicação | para todas as aplicações | ambiente úmido | Indústria de baterias | fixação unilateral | montagem fácil dos roletes |
| Mais informações | Mais informações | Mais informações | Mais informações | Mais informações |

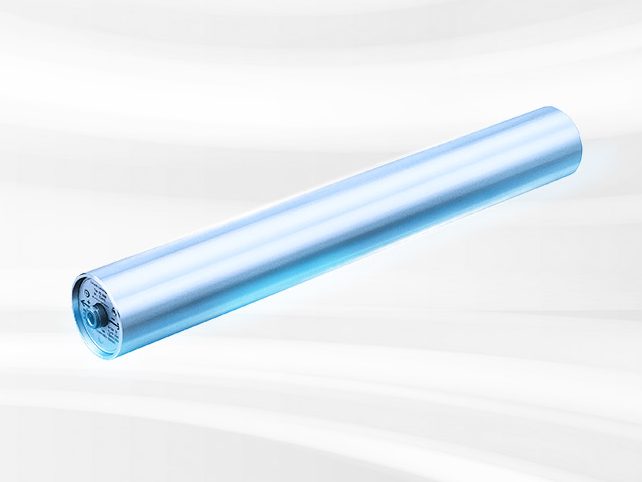

Sistemas de rolos sensores
Dispositivos de regulação e comando
Informações rápidas de especialistas e contato
Request download
Escreva para nós! Aguardamos ansiosamente a recepção de sua mensagem.
A tensão controlada da tela é essencial
Normalmente, os materiais em bobina são alimentados a partir de um rolo para a máquina, acabados e, em seguida, rebobinados. Em cada etapa, podem ocorrer erros de tensão da bobina que podem levar a mau funcionamento e prejuízos na qualidade. A eliminação dessas fontes de erro e a garantia de uma tensão constante da banda durante o processo de produção são tarefas dos sistemas de controle de tensão de banda da E+L. Dependendo do tipo de material, aplicação e tarefa, a Erhardt+Leimer oferece uma variedade de sistemas com a mais recente tecnologia: para uma qualidade e produtividade decisivamente maiores que compensam.
Tensão da banda após o desenrolador
- A tensão insuficiente da banda causa folga na frente do acionamento de transporte
- Se a tensão da banda for muito alta, podem ocorrer vincos longitudinais e deformação da banda têxtil
Tensão da banda no rebobinador
- Se a tensão da banda no rebobinador for insuficiente, pode ocorrer telescopagem do rolo
- Forças de tração excessivamente altas danificam os enrolamentos internos
A solução: um circuito de controle contínuo
Qualquer automação de um controlador é baseada no princípio de um circuito de controle simples. Mesmo as tarefas mais complexas podem ser reduzidas a esse circuito de controle.
“Como líderes de mercado em automação e gestão da qualidade, sabemos que a tensão precisa da bobina no processo de produção é fundamental para a qualidade do seu produto. Precisão, equipamentos de medição confiáveis e tecnologia de ponta são as garantias de sucesso com as quais todos os clientes da Erhardt+Leimer podem contar.”
Dirk Schröder, Chefe de Vendas de Filmes / Conversão / Mercados Especiais
Suas vantagens com a ELTENS
A calculadora ELTENS
A calculadora ELTENS é uma ferramenta E+L offline gratuita para auxiliar no planejamento de sensores de tensão de banda. Dependendo da respectiva situação de instalação e dos requisitos de sua medição de tensão de banda, a calculadora ELTENS auxilia no cálculo, dimensionamento e seleção de células de carga de tensão de banda E+L adequadas.
