ELTENS - 구성 가능한 힘 센서를 갖춘 트랙 힘 측정 및 제어 시스템
폭형 재료 가공 및 처리 기계의 제조업체와 사용자는 오늘날 점점 더 높아지는 요구 사항에 직면해 있습니다: 생산 공정은 더욱 빠르게, 동시에 더 정밀하게 구현되어야 하며, 결과물의 품질은 지속적으로 향상되어야 합니다. 동시에 인건비, 폐기물, 그리고 무엇보다도 기계의 가동 중지 시간은 최소화되어야 합니다. Erhardt+Leimer의 폭력 제어 시스템은 이러한 요구 사항을 충족하는 데 결정적인 기여를 합니다.
ELTENS 제품 포트폴리오
ELTENS는 웹 장력 측정, 모니터링 및 제어를 위한 포괄적인 시스템입니다.
각 응용 분야와 생산 요구 사항에 적합한 다양한 힘 센서와 증폭기 및 제어 장치와의 조합을 통해 웹 장력 문제를 해결하고 생산 품질과 양을 개선 및 보장하는 완벽한 패키지를 제공합니다.
ELTENS 기능 개요:
- 각 산업용 애플리케이션에 맞게 개별 구성 가능
- 요구 사항에 따라 힘 센서의 유형 및 측정 범위를 최적화하여 설계
- 연결 케이블, 장착 어댑터, 볼 베어링 등의 액세서리 제공
- 아날로그 및 디지털 측정 증폭기 선택 가능
- 계측 증폭기 또는 계측 디스플레이를 제어 캐비닛, 조작 콘솔 또는 기계에 직접 설치 가능
- 아날로그 신호 또는 인증된 필드버스 인터페이스(EthernetIP, Profinet, UDP)를 통해 고객 측 제어 장치에 연결 가능

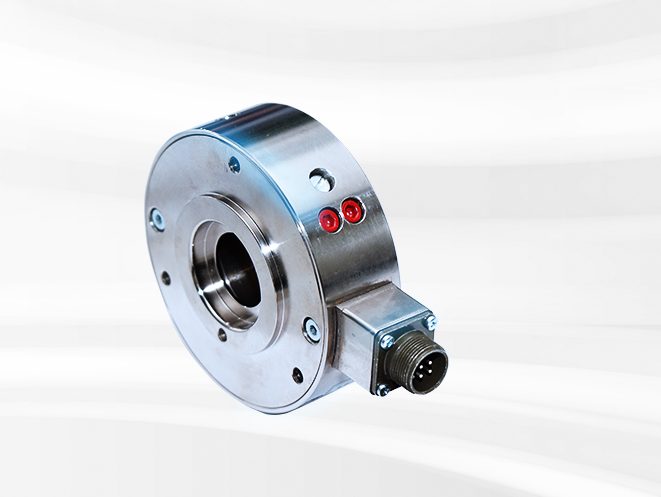

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

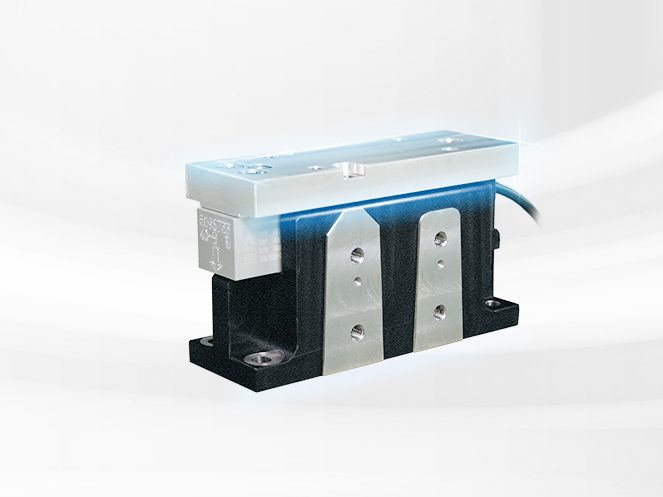

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting

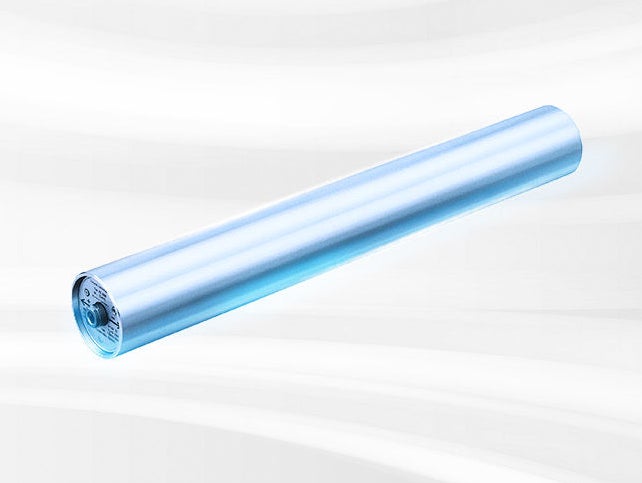

센서 롤러 시스템
제어 및 조작 장치
빠른 전문가 정보 및 연락처
Request download
저희에게 편지를 보내주세요! 여러분의 메시지를 기다리겠습니다.
웹 장력 제어는 필수적이다
일반적으로 웹형 재료는 롤에서 기계로 공급된 후 가공되어 다시 감겨집니다. 각 단계에서 웹 장력 오류가 발생할 수 있으며, 이는 오작동 및 품질 저하로 이어질 수 있습니다. 이러한 오류 원인을 제거하고 생산 공정 중 일정한 웹 장력을 유지하는 것이 E+L 웹 장력 제어 시스템의 임무입니다. 소재 유형, 적용 분야 및 작업에 따라 Erhardt+Leimer는 최신 기술을 적용한 다양한 시스템을 제공합니다: 확실히 향상된 품질과 생산성으로 투자 대비 효과를 실현합니다.
언와인더 이후의 웹 장력
- 웹 장력이 부족하면 이송 구동 장치 앞에서 이완이 발생합니다
- 웹 장력이 너무 높으면 종방향 주름과 직물 웹 변형이 발생할 수 있습니다
리와인더의 웹 장력
- 리와인딩 시 웹 장력이 부족하면 롤 텔레스코핑 현상이 발생할 수 있습니다
- 지나치게 높은 인장력은 내부 권선에 손상을 줍니다
해결책: 연속 제어 루프
어떤 제어기의 자동화도 단순한 제어 루프의 원리에 기반합니다. 가장 복잡한 작업조차도 이 제어 루프로 환원될 수 있습니다.
자동화 및 품질 관리 분야의 시장 선도 기업으로서, 생산 공정에서 정밀한 웹 장력이 제품 품질의 핵심임을 잘 알고 있습니다. 정확성, 신뢰할 수 있는 측정 장비 및 최첨단 기술은 모든 에르하르트+라이머 고객이 의지할 수 있는 성공의 보증입니다.
Dirk Schröder, 필름/변환/특수 시장 영업 총괄
ELTENS와 함께하는 당신의 장점
ELTENS 계산기
ELTENS 계산기는 웹 장력 센서 설계를 지원하는 무료 오프라인 E+L 도구입니다. 설치 환경과 웹 장력 측정 요구사항에 따라 ELTENS 계산기는 적합한 E+L 웹 장력 로드셀의 계산, 치수 결정 및 선택을 지원합니다.
