ELTENS - ระบบสำหรับวัดและควบคุมความตึงของผ้าใบพร้อมตัวแปลงแรงที่สามารถปรับแต่งได้
ผู้ผลิตและผู้ใช้งานเครื่องจักรสำหรับแปรรูปวัสดุที่มีลักษณะเป็นแถบหรือม้วนต้องเผชิญกับความต้องการที่เพิ่มขึ้นอย่างต่อเนื่องในปัจจุบัน: กระบวนการผลิตต้องรวดเร็วและแม่นยำยิ่งขึ้น คุณภาพของผลลัพธ์ต้องได้รับการพัฒนาอย่างต่อเนื่อง ในขณะที่ต้นทุนแรงงาน ของเสีย และที่สำคัญที่สุดคือเวลาที่เครื่องจักรหยุดทำงานต้องลดลงให้น้อยที่สุด ระบบควบคุมแรงตึงวัสดุจาก Erhardt+Leimer มีส่วนสำคัญอย่างยิ่งในการตอบสนองความต้องการเหล่านี้
กลุ่มผลิตภัณฑ์ของ ELTENS
ELTENS เป็นระบบที่ครอบคลุมสำหรับการวัด, การตรวจสอบ, และการควบคุมแรงดันราง.
ด้วยตัวเลือกที่หลากหลายของตัวแปลงแรงที่เหมาะสมกับการใช้งานและการผลิตที่ต้องการ พร้อมด้วยหน่วยขยายสัญญาณและหน่วยควบคุม คุณจะได้รับแพ็กเกจที่สมบูรณ์แบบซึ่งช่วยแก้ปัญหาการตึงของเว็บทั้งหมดของคุณ และปรับปรุงและรับประกันคุณภาพและปริมาณการผลิต
ฟังก์ชันของ ELTENS ในพริบตา:
- สามารถปรับแต่งได้เป็นรายบุคคลสำหรับการใช้งานในทุกอุตสาหกรรม
- ประเภทและช่วงการวัดของตัวแปลงแรงถูกกำหนดขนาดให้เหมาะสมที่สุดตามข้อกำหนด
- อุปกรณ์เสริม เช่น สายเชื่อมต่อ, อะแดปเตอร์ติดตั้ง และลูกปืน ก็มีจำหน่ายเช่นกัน
- สามารถเลือกได้ระหว่างตัวขยายสัญญาณวัดแบบอนาล็อกและแบบดิจิทัล
- เครื่องขยายสัญญาณวัดหรือจอแสดงผลการวัดสามารถติดตั้งในตู้ควบคุม, แผงควบคุม หรือติดตั้งโดยตรงบนเครื่องจักรได้
- การเชื่อมต่อกับระบบควบคุมของลูกค้าผ่านสัญญาณอนาล็อกหรืออินเทอร์เฟซฟิลด์บัสที่ได้รับการรับรอง (EthernetIP, Profinet, UDP)
PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

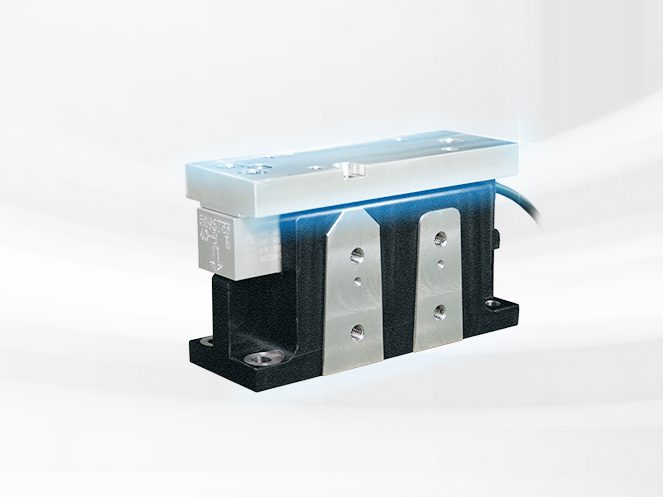

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting

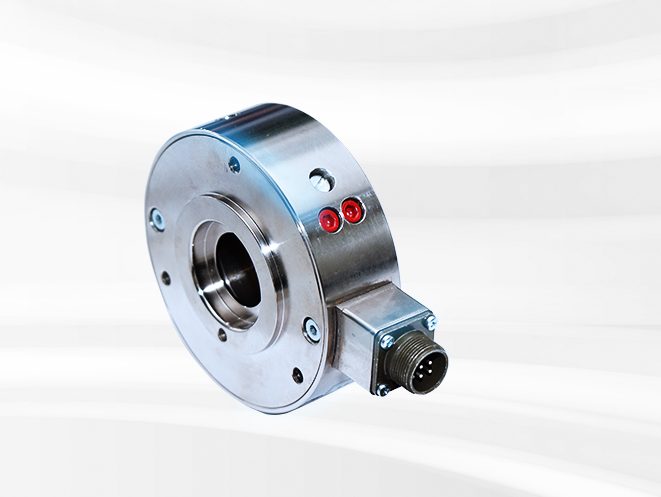

เครื่องแปลงแรงแบบหน้าแปลนและบล็อก
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| แรงวัดเชิงชื่อ | 0.05 - 10 กิโลนิวตัน | 0.1 - 3 กิโลนิวตัน | 0.1 - 1.5 กิโลนิวตัน | 60 กิโลนิวตัน | 0.08 - 2.0 กิโลนิวตัน |
| ความกว้างของราง | ทางกว้าง | ทางกว้าง | ทางกว้าง | ทางแคบ | ทางกว้าง |
| วัสดุ | เหล็กกล้า | สแตนเลส | อะลูมิเนียม | เหล็กกล้า | อะลูมิเนียม |
| ประเภท บอร์ | ด้านเดียวและสองด้าน | ด้านเดียวและสองด้าน | ด้านเดียวและสองด้าน | ฝ่ายเดียว | ด้านเดียวและสองด้าน |
| การสมัคร | สำหรับทุกการใช้งาน | สภาพแวดล้อมที่มีความชื้นสูง | อุตสาหกรรมแบตเตอรี่ | การติดตั้งด้านเดียว | ติดตั้งง่าย |
| ข้อมูลเพิ่มเติม | ข้อมูลเพิ่มเติม | ข้อมูลเพิ่มเติม | ข้อมูลเพิ่มเติม | ข้อมูลเพิ่มเติม |

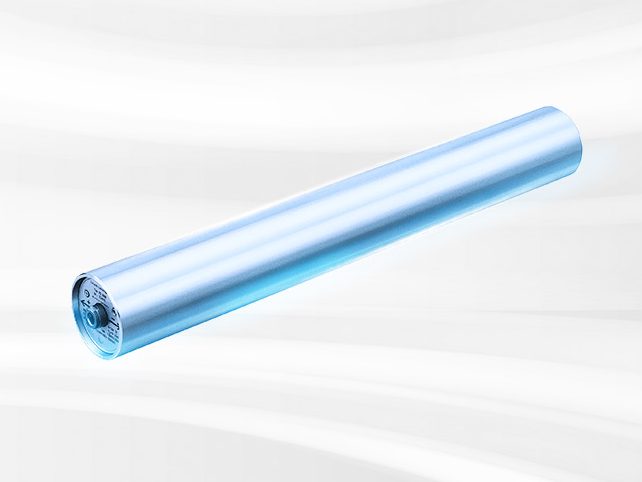

ระบบลูกกลิ้งเซ็นเซอร์
อุปกรณ์ควบคุมและอุปกรณ์ปฏิบัติการ
ข้อมูลผู้เชี่ยวชาญอย่างรวดเร็ว & รายละเอียดการติดต่อ
Request download
เรายินดีกับข่าวสารของคุณ
ความตึงของเว็บที่ควบคุมได้เป็นสิ่งจำเป็น
โดยทั่วไป วัสดุประเภทแผ่นต่อเนื่องจะถูกป้อนจากม้วนเข้าสู่เครื่องจักร ผ่านกระบวนการผลิตจนเสร็จสมบูรณ์และถูกม้วนกลับ ในแต่ละขั้นตอน อาจเกิดข้อผิดพลาดจากความตึงของแผ่นต่อเนื่อง ซึ่งอาจนำไปสู่การทำงานผิดปกติและคุณภาพที่ลดลง การกำจัดแหล่งที่มาของข้อผิดพลาดเหล่านี้และการรักษาความตึงของผ้าใบให้คงที่ตลอดกระบวนการผลิตเป็นหน้าที่ของระบบควบคุมความตึงของผ้าใบ E+L ขึ้นอยู่กับประเภทของวัสดุ การใช้งาน และภารกิจ Erhardt+Leimer นำเสนอระบบหลากหลายรูปแบบพร้อมเทคโนโลยีล่าสุด: เพื่อคุณภาพและประสิทธิภาพที่เหนือกว่าอย่างเห็นได้ชัดและคุ้มค่า
ความตึงของเว็บหลังจากเครื่องคลายม้วน
- แรงตึงของเว็บไม่เพียงพอทำให้เกิดความหย่อนด้านหน้าของระบบขับเคลื่อน
- หากความตึงของผ้าใยสูงเกินไป อาจทำให้เกิดการเกิดรอยย่นตามยาวและการบิดเบี้ยวของผ้าใยได้
ความตึงของเว็บบนเครื่องม้วนกลับ
- หากความตึงของเว็บไม่เพียงพอในระหว่างการม้วนกลับ อาจเกิดการยืดหดของม้วนได้
- แรงดึงที่สูงเกินไปจะทำให้ขดลวดด้านในเสียหาย
วิธีแก้ปัญหา: ลูปควบคุมต่อเนื่อง
การอัตโนมัติของตัวควบคุมใด ๆ ล้วนมีพื้นฐานอยู่บนหลักการของลูปควบคุมแบบง่าย แม้แต่ภารกิจที่ซับซ้อนที่สุดก็สามารถลดรูปให้อยู่ในลูปควบคุมนี้ได้
ในฐานะผู้นำตลาดด้านระบบอัตโนมัติและการจัดการคุณภาพ เราทราบดีว่าความตึงของเว็บที่แม่นยำในกระบวนการผลิตเป็นกุญแจสำคัญต่อคุณภาพของผลิตภัณฑ์ของคุณ ความแม่นยำ อุปกรณ์วัดที่เชื่อถือได้ และเทคโนโลยีที่ทันสมัยคือหลักประกันแห่งความสำเร็จที่ลูกค้าทุกท่านของ Erhardt+Leimer สามารถไว้วางใจได้
Dirk Schröder, ผู้จัดการฝ่ายขาย ฟอยล์ / การแปรรูป / ตลาดเฉพาะ
ข้อได้เปรียบของคุณกับ ELTENS
เครื่องคิดเลข ELTENS
ครื่องคำนวณ ELTENS เป็นเครื่องมือ E+L ฟรีแบบออฟไลน์เพื่อสนับสนุนการวางแผนของเซ็นเซอร์แรงดึงของเว็บ ขึ้นอยู่กับสถานการณ์การติดตั้งและความต้องการของการวัดแรงดึงของเว็บของคุณ เครื่องคำนวณ ELTENS จะช่วยคุณในการคำนวณ การกำหนดขนาด และการเลือกโหลดเซลล์แรงดึงของเว็บ E+L ที่เหมาะสม
