ฟังก์ชัน
หน้าที่คือนำขอบนำเข้าที่มีการปิดคลุมตามที่กำหนดเข้าเข้าไปในเข็มหรือคลิปของโซ่เครื่องขึง การควบคุมขอบนำเข้าจะทำผ่านเฟืองหรือตัวขับแกนเกลียว ในที่นี่วิธีการที่ใช้เฟืองจะครอบคลุมเกือบทุกงาน จะใช้งานแกนหมุนแบบเรียวเมื่อต้องการแรงดึงตามแนวขวางให้เครื่องหยุดนิ่งด้วยตัวเอง
พื้นที่การใช้งาน
การปรับตำแหน่งขอบจะถูกใช้กับเครื่องขึงรุ่นทั่วไปทั้งหมด กรอบเคลือบผิว และกรอบปรับระดับ ทั้งเครื่องทอและถัก และพรมเช่นกัน
การประยุกต์ใช้งาน
ขนาดที่เล็กของการสอดเครื่องขึง ไม่มีระบบอื่นที่ทำได้ สำหรับพฤติกรรมการปรับที่ดีที่สุดควรจัดวางเซนเซอร์และแอคทูเอเตอร์ให้เป็นเส้นตั้งฉากกัน

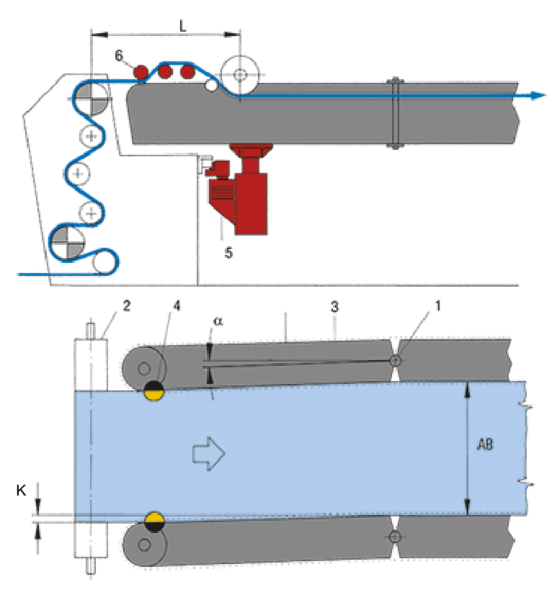

คำบรรยาย
K = เส้นทางการแก้ไขของแก้ม | α = มุมแก้ไข | L = ความยาวขาเข้า | AB = ความกว้างการทำงาน | 1 = จุดหมุน | 2 = ลูกกลิ้งป้อน | 3 = แก้ม | 4 = เซ็นเซอร์ | 5 = แอคทูเอเตอร์ | 6 = อุปกรณ์กระจาย
