Información sobre el sistema

Función

La tarea consiste en llevar siempre las bancadas de entrada a las agujas o a las pinzas de la cadena de la enderezadora por tensión con un solapamiento especificado. Las bancadas de entrada se controlan mediante un accionamiento de cremallera o de husillo roscado. La solución con cremallera cubre casi todas las aplicaciones. El husillo trapezoidal se emplea cuando se desea que, en caso de elevadas tensiones transversales, se detenga la máquina y se active la parada automática.

Área de aplicación

La regulación de posición de las bancadas se utiliza en todas las ramas tensoras y marcos de recubrimiento e igualado habituales, tanto para mercancía textil como de punto, así como para moquetas.

Aplicación

El diseño compacto de la alimentación de la rama tensora no tiene rival en ningún otro sistema. Para lograr un comportamiento de regulación óptimo, el sensor y el accionador deben estar dispuestos en una línea vertical uno encima del otro, si es posible.

ELFEED

Leyenda

K = Recorrido de corrección de la bancada |  α = Ángulo de corrección |  L = Longitud de introducción |  AB = Ancho de trabajo |  1 = Puntos de rotación |  2 = Rodillo de entrada |  3 = Bancadas |  4 = Sensores |  5 = Accionamiento de ajuste |  6 = Instalación de extensión

Sistema de extensión de bordes

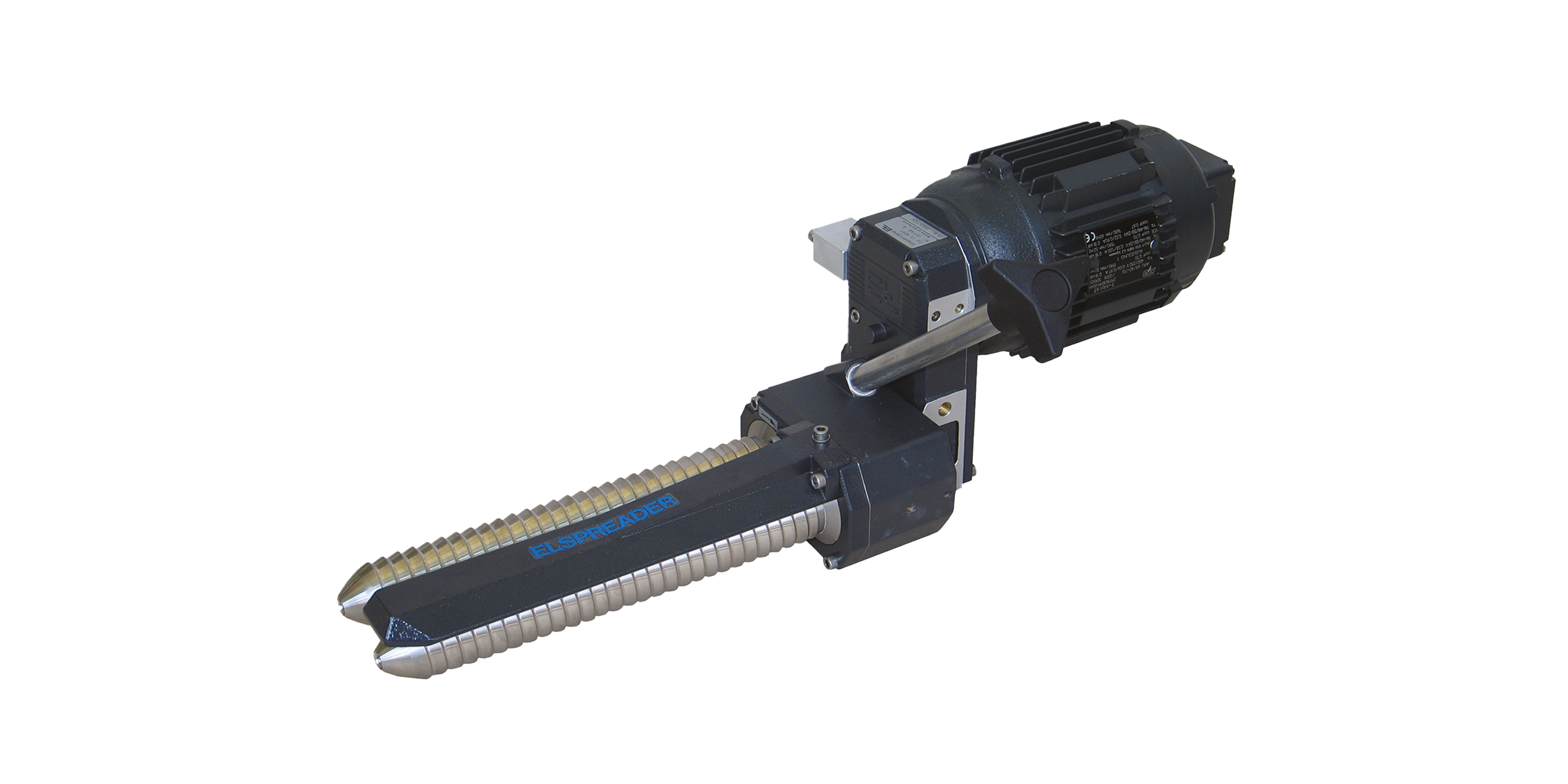

Desenrollador de bordes motriz LA 82

Con dos husillos de accionamiento motriz para el desenrollado de tejidos

Más información

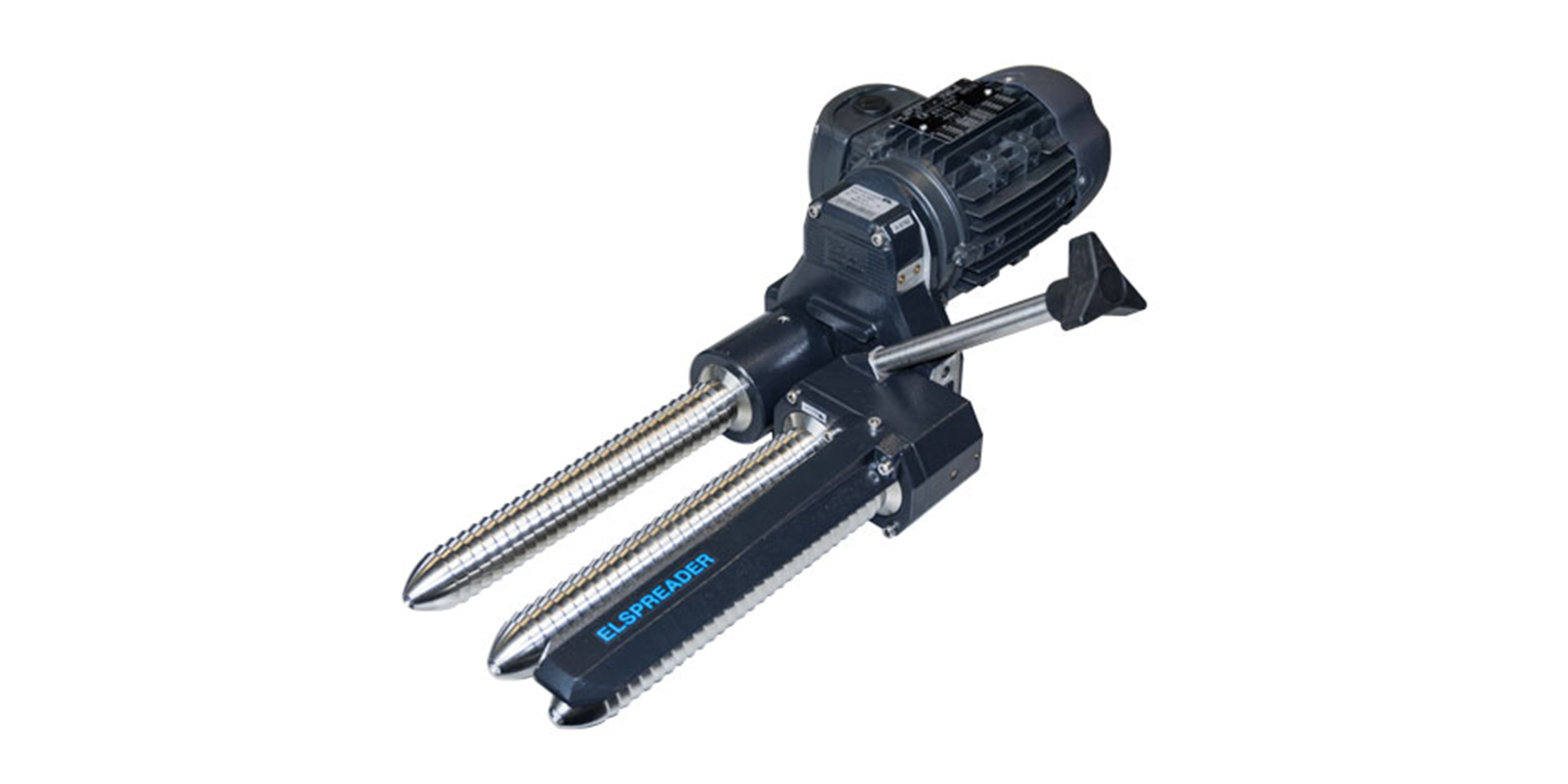

Desenrollador de bordes motriz LA 83

Con tres husillos de accionamiento matriz para el desenrollado de los tejidos y los géneros de punto

Más información

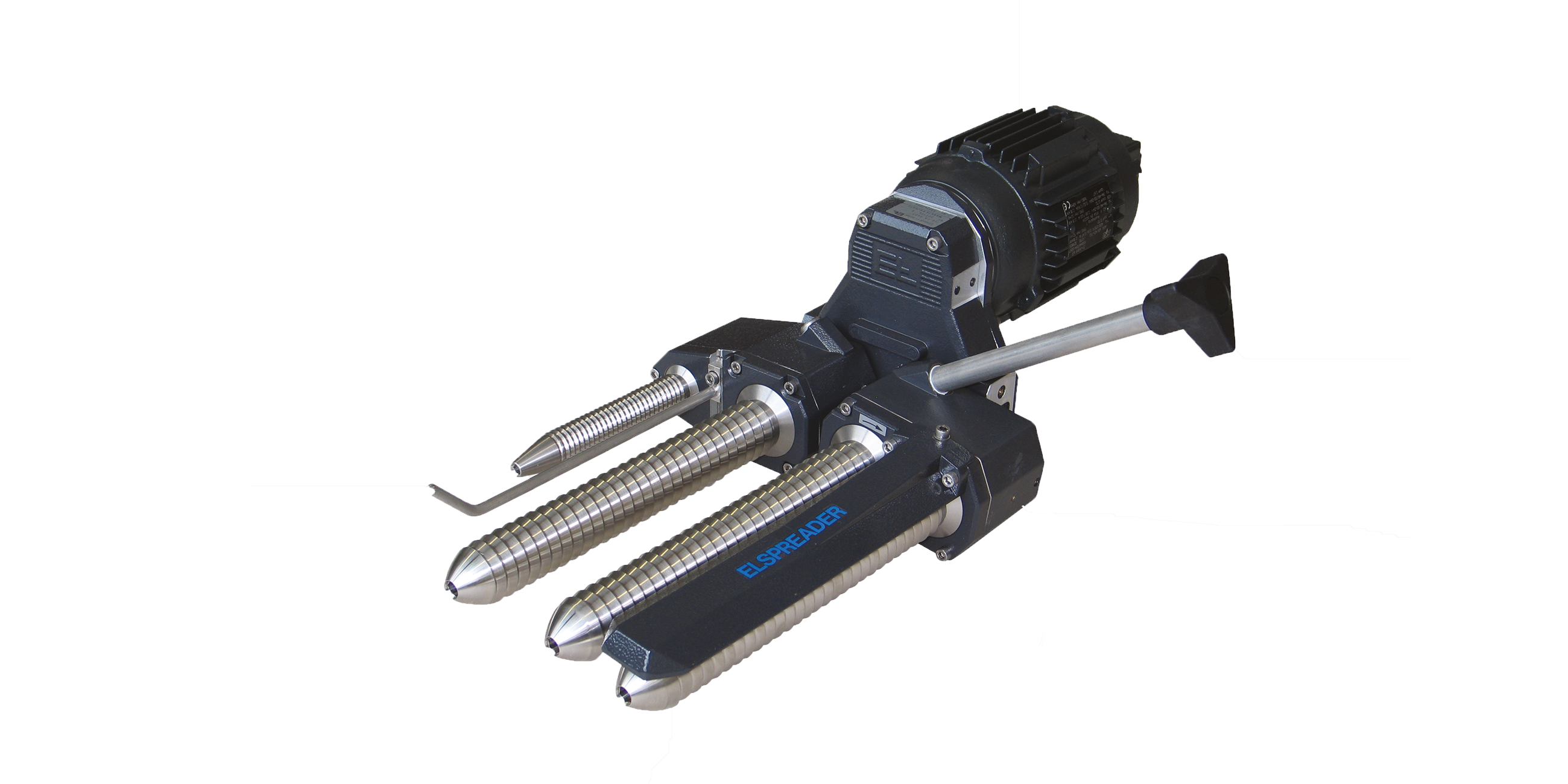

Desenrollador de bordes motriz LA 84

Con cuatro husillos de accionamiento motriz para el desenrollado de los tejidos y los géneros de punto

Más información

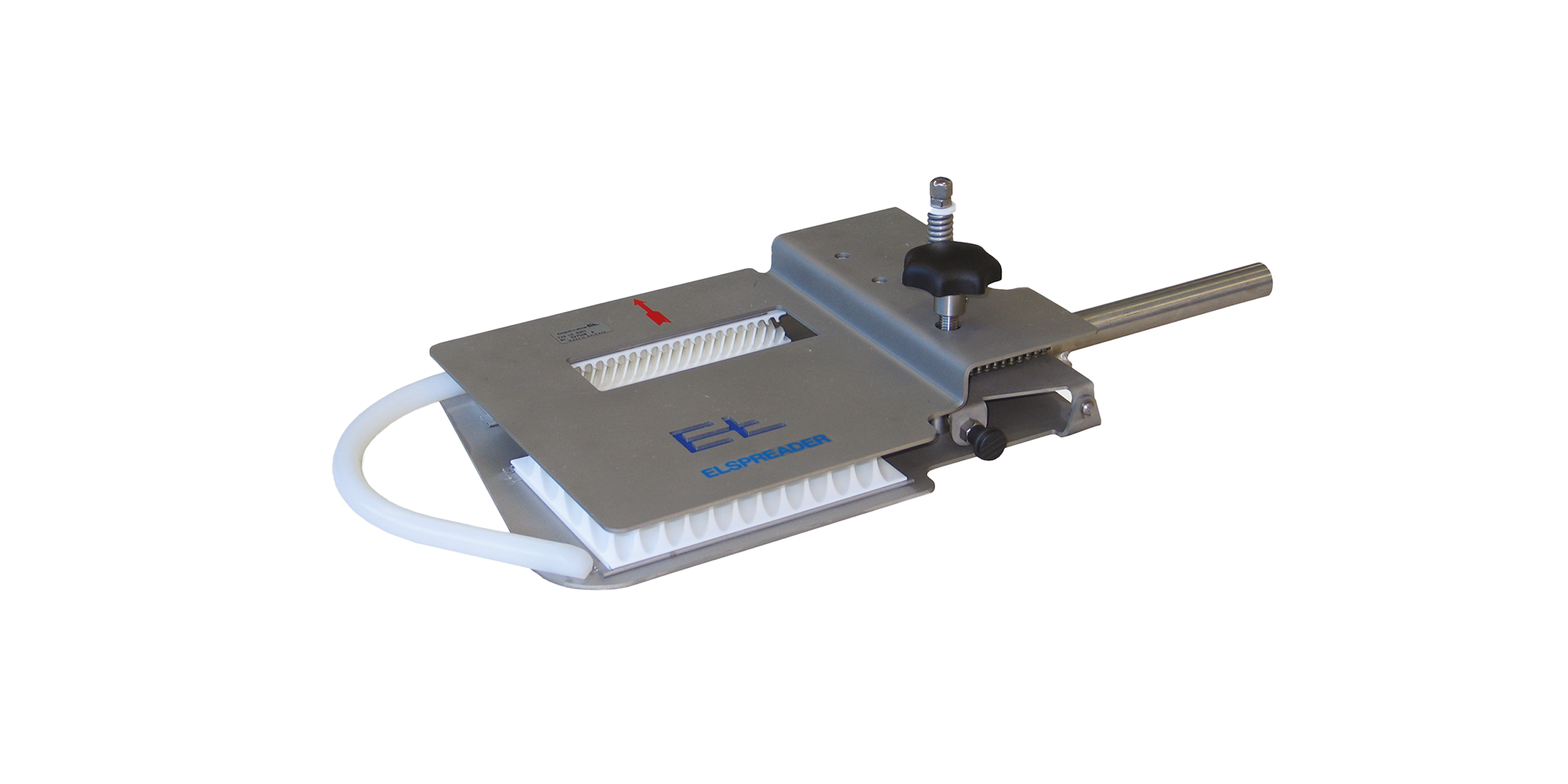

Desenrollador de bordes mecánico LS 30

Extensor de bordes mecánico para extensión de géneros de punto enrollados

Más información

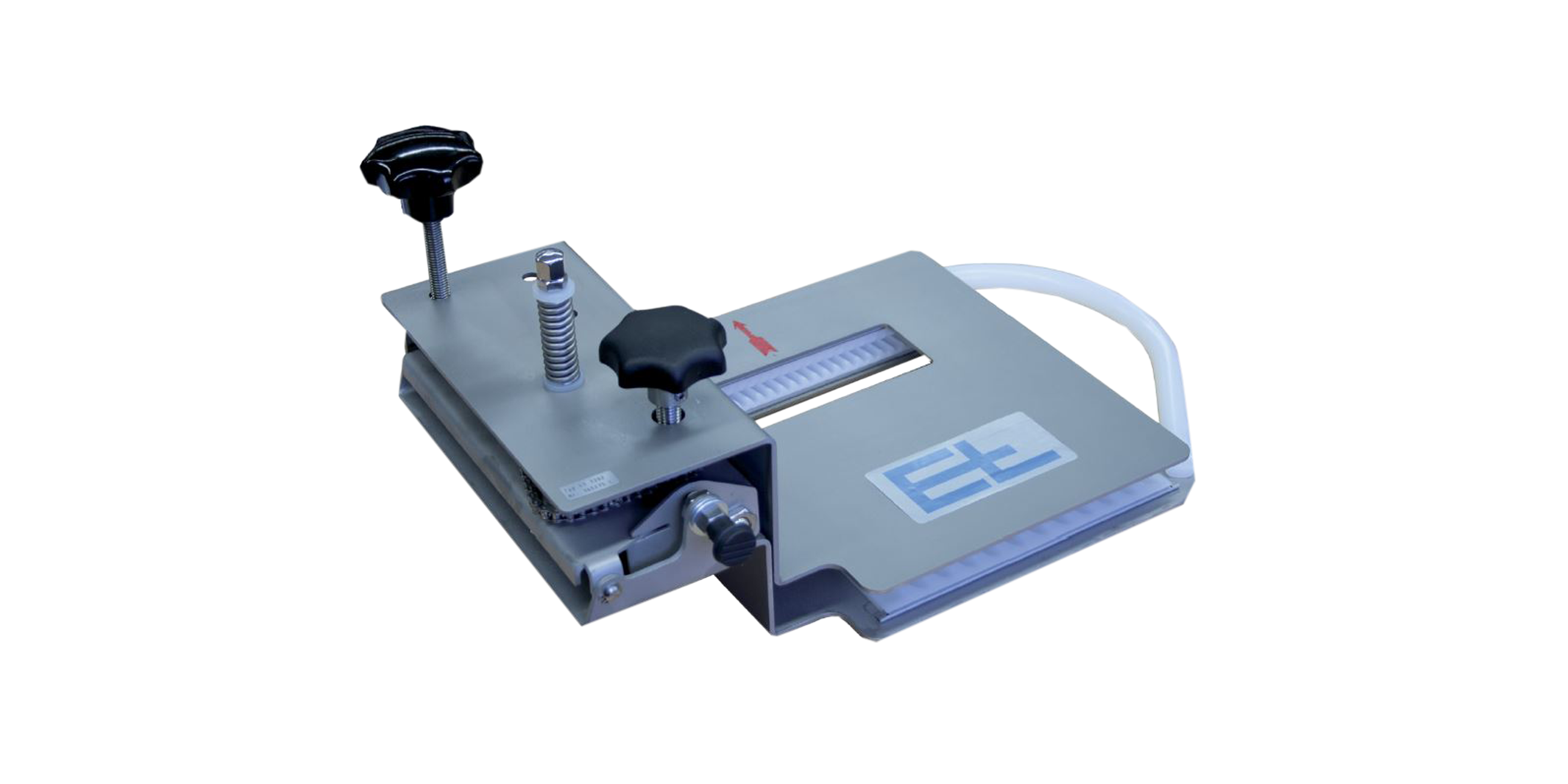

Desenrollador de bordes mecánico LS 32

Extensor de bordes mecánico para extensión de géneros de punto enrollados en versión elevada para máquina rama tensora con cadena combinada

Más información

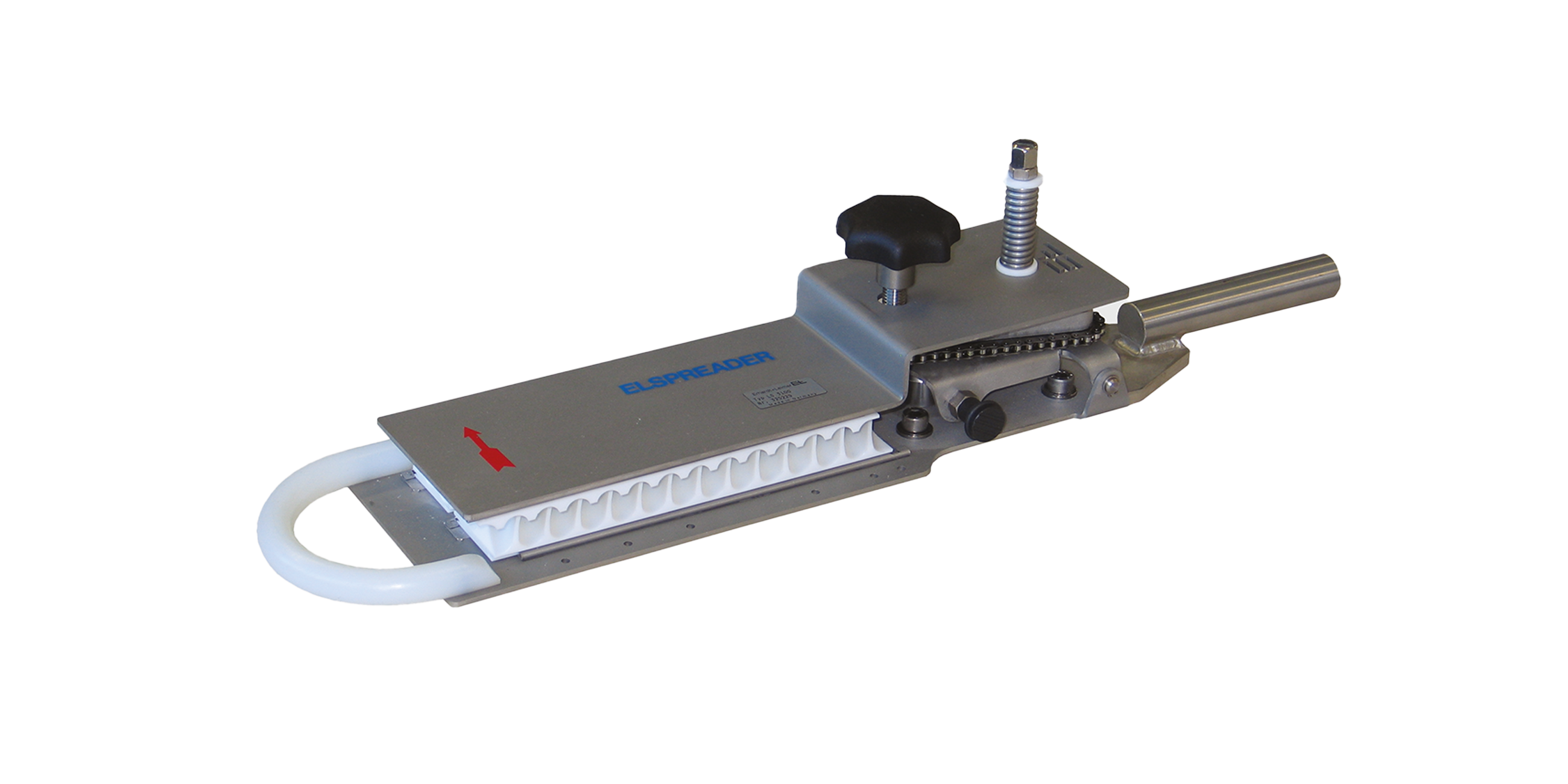

Desenrollador de bordes mecánico LS 36

Extensor de bordes mecánico para extensión de géneros de punto enrollados en condiciones de espacio estrechas

Más información

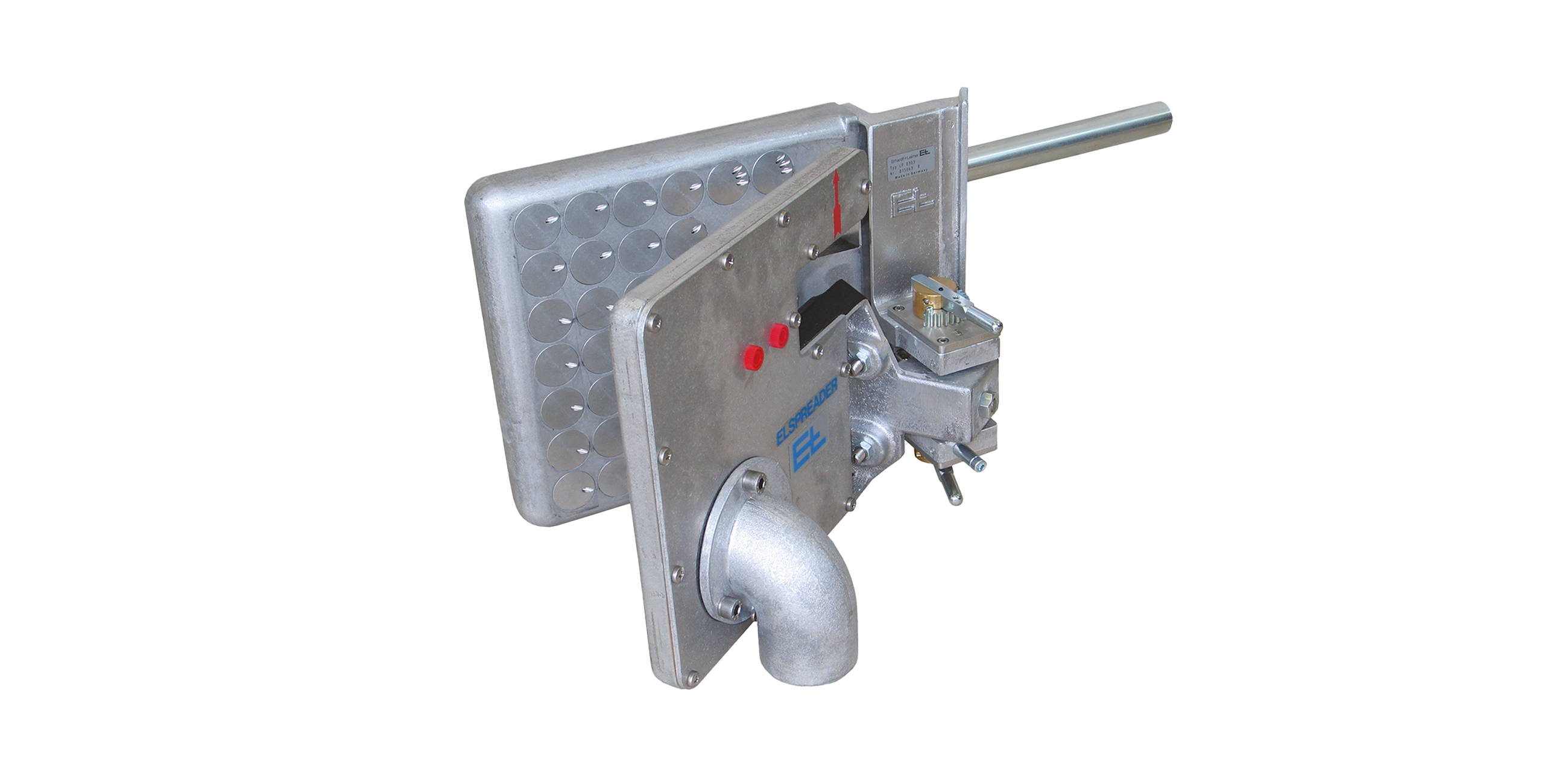

Desenrollador de bordes neumático LP 03

Desenrollador de bordes neumático para el desenrollado de géneros de punto delicados

Más información

Componentes del sistema

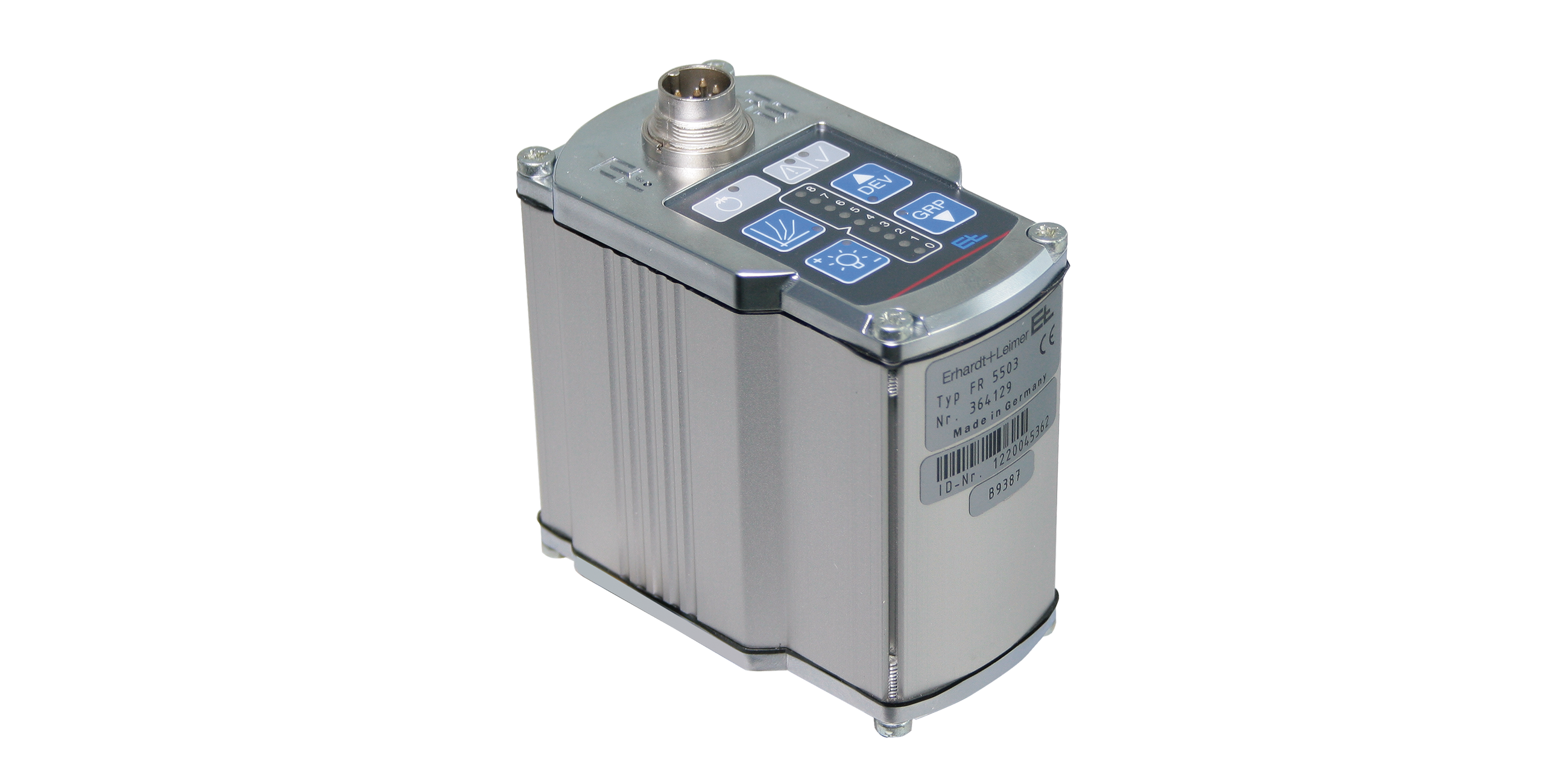

Sensor infrarrojo de borde FR 55

Sensor infrarrojo de borde basado en el principio de reflexión para el palpado óptico y mecánico del orillo en la rama tensora con un rango de medición de ±10 mm.

Más información

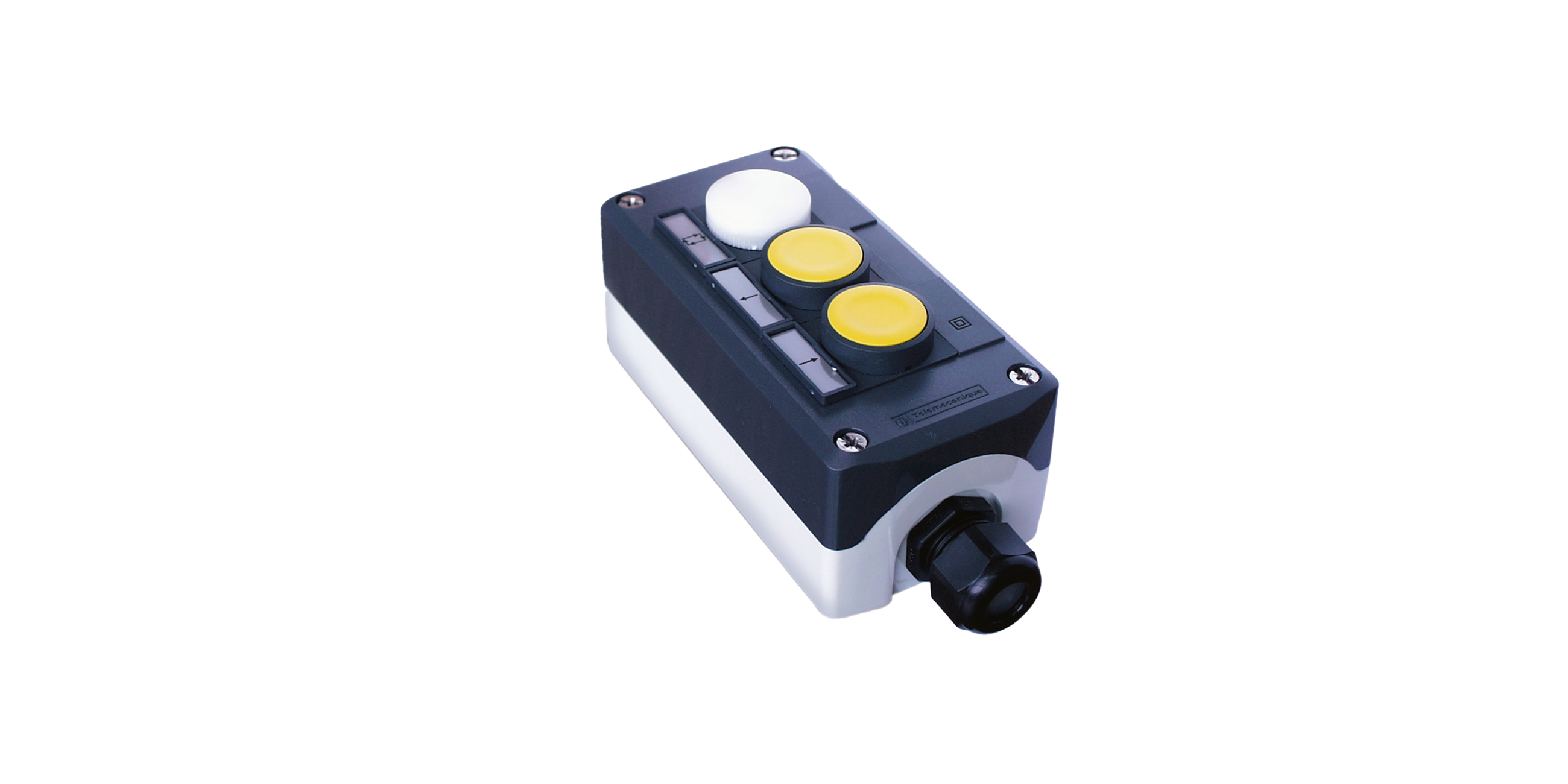

Consola de mando NT 5303

Unidad de mando para el automatizado, incluyendo la luz indicadora y el ajuste manual a la izquierda/derecha

Más información
