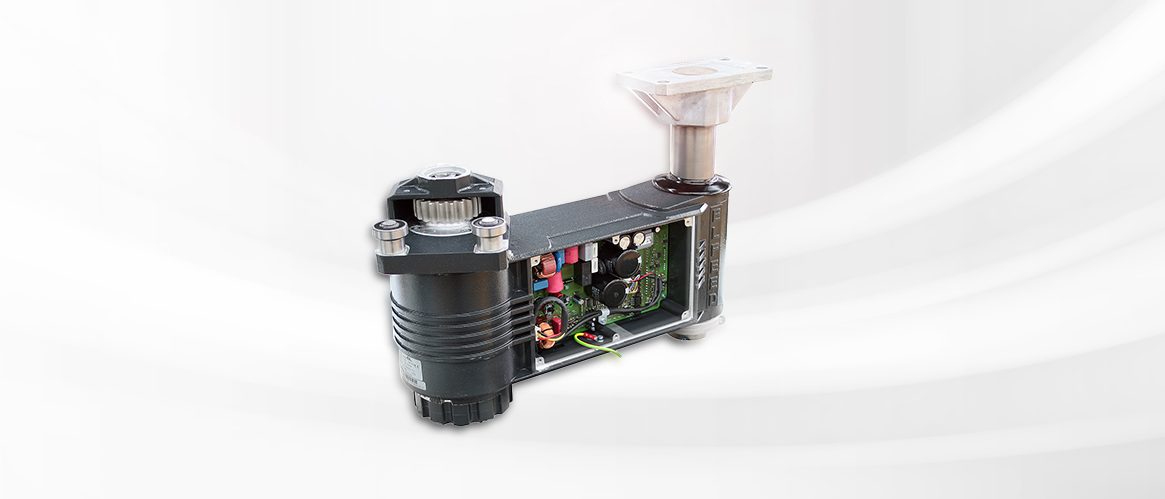

- Açıklama

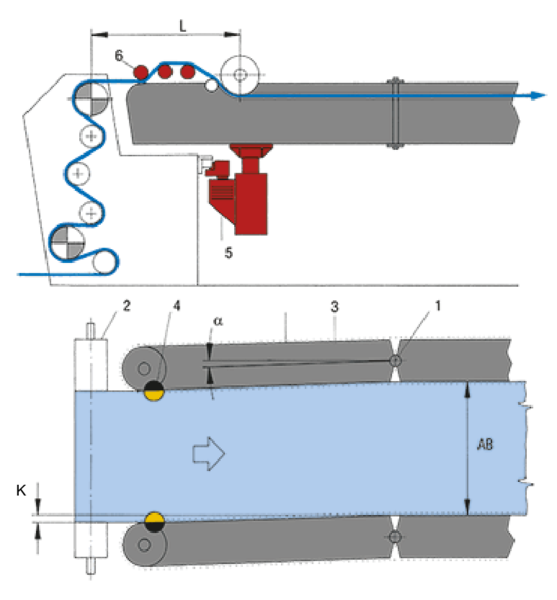

- Fonksiyon çizimi
İşlevi
Görevi, giriş kenar duvarlarını daima, öngörülen örtme yüzeyi ile, gerdirme makinesi zincirindeki çivilere ya da tutuculara getirmektir. Giriş kenar duvarlarının kumandası ya kremayer dişli tahriki üzerinden ya da dişli mil tahriki üzerinden gerçekleşir. Kremayer dişlinin kullanıldığı çözüm, neredeyse tüm uygulamalarda kullanılabilir. Trapez vidalı mil ise, yüksek olan enine gerilmeler nedeniyle makine durduğunda kendinden kilitleme fonksiyonu istendiğinde kullanılır.
Kullanım alanı
Kenar duvar konumu kontrolü, tüm standart gerdirme makinelerinde, kaplama ve dengeleme çerçevelerinde hem dokuma ve örme kumaşlar hem de halılar için kullanılır.
Uygulama
Gerdirme makinesi besleme sisteminin kompakt düzeni, başka hiçbir sistemde ulaşılamaz. En uygun kontrol karakteristiğine erişebilmek için sensör ile aktüatörün mümkün olduğunca düşey bir hatta üst üste yer alması gerekir.
Açıklamalar
K = Kenar duvar düzeltme yolu | α = Düzeltme açısı | L = Giriş uzunluğu | AB = Çalışma genişliği | 1 = Dönme noktaları | 2 = Giriş silindiri | 3 = Kenar duvarları | 4 = Sensörler | 5 = Aktüatör | 6 = Yayma tertibatı
