Makine ve tesis mühendisliği endüstrisi şu anda modernizasyon, basitleştirme ve standardizasyon ihtiyacı da olmak üzere çok net teknik zorluklarla karşı karşıya. Aynı zamanda, aşırı esneklik ve çevik eylem, yani hızlı uygulama ve sürekli değişen gereksinimlere yüksek derecede adaptasyon gereklidir. Bu çelişkili talepler, aşırı yüklenme eğiliminde olan teknik departmanlarla birleştiğinde uygulama sırasında genellikle çelişkili hedeflere yol açmaktadır.
Geleceğin tahriki
Her üretim sürecinin arkasındaki temel itici güç olan tahrik teknolojisi, teknik koşulların günlük üretim gerçekliğiyle uzlaştırılmasında merkezi bir rol oynamaktadır. Bu nedenle, tahrik ünitelerinin hızlı, basit ve güvenli bir şekilde uyarlanması için yanıtlar ve çözümler bulmanın tam zamanıdır. Erhardt+Leimer, son teknoloji ürünü EL.MOTION tahrik konsepti ile bu zorluğun üstesinden geliyor ve Endüstri 4.0 için yeni standartlar belirliyor.
Ölçülebilen optimizasyonlar için EL.MOTION
Geleceğin tahriki
Her üretim sürecinin arkasındaki temel itici güç olan tahrik teknolojisi, teknik koşulların günlük üretim gerçekliğiyle uzlaştırılmasında merkezi bir rol oynamaktadır. Bu nedenle, tahrik ünitelerinin hızlı, basit ve güvenli bir şekilde uyarlanması için yanıtlar ve çözümler bulmanın tam zamanıdır. Erhardt+Leimer, son teknoloji ürünü EL.MOTION tahrik konsepti ile bu zorluğun üstesinden geliyor ve Endüstri 4.0 için yeni standartlar belirliyor.
Ölçülebilen optimizasyonlar için EL.MOTION
EL.MOTION tahrik teknolojisi çok çeşitli sektörlerde kullanılmaktadır. Baskı endüstrisinde kağıt hatlarının hassas bir şekilde hizalanması, güvenilir ürün taşımacılığı ve mobil platformların hareketi EL.MOTION motorlarının kullanıldığı sektörlerden sadece birkaçıdır. Burada sektörlerin listesini bulabilirsiniz:
EL.MOTION tahrik sistemi çok çeşitli dişlisiz senkron tahrikler içerir. Ürün yelpazesi, doğrusal ve döner BLDC motorların yanı sıra dişli kutuları ve emniyet frenleri ile genişletme seçeneklerini içerir.
Doğrusal tahrikler
AG 72, AG 91, AG 93 ve AG 96 doğrusal tahrik üniteleri yüksek kontrol hassasiyeti ve kontrol dinamiğine sahip senkron motorlardır. Özellikle uzun süreli uygulamalar için uygundurlar ve örneğin çözme ve geri sarma istasyonlarında hat kontrolü için hareketli hatlarda kullanılırlar.
AG 72
| AG 91
| AG 93
| AG 96
| |
| Nominal tetikleme kuvveti | 250 N | 1000 N | 3000 N | 5500 N |
| Nominal tetikleme hızı | 60 mm/sn | 60 mm/sn | 30 mm/sn | 15 mm/sn |
| Nominal tetikleme yolu | ± 6 ila ± 50 mm | ± 25 ila ± 100 mm | ± 50 ila ± 200 mm | ± 50 ila ± 200 mm |
| İşletim gerilimi | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| STO | Mevcut değil | Mevcut varyantlar | Mevcut varyantlar | Mevcut varyantlar |
| AG 72 ürününe git | AG 91 ürününe git | AG 93 ürününe git | AG 96 ürününe git |
AG 72
- 250 N
- 60 mm/sn
- ± 6 ila ± 50 mm
- 24 V DC
AG 91
- 1000 N
- 60 mm/sn
- ± 25 ila ± 100 mm
- 24 V DC
- STO Mevcut varyantlar
AG 93
- 3000 N
- 30 mm/sn
- ± 50 ila ± 200 mm
- 24 V DC
- STO Mevcut varyantlar
AG 96
- 5500 N
- 15 mm/sn
- ± 50 ila ± 200 mm
- 24 V DC
- STO Mevcut varyantlar
Döner tahrikler
AD 11, AD 12 ve AD 14 döner tahrik üniteleri yüksek güç yoğunluğuna sahip senkron makinelerdir. Kademesiz güç regülasyonu, birçok uygulamada dişlisiz kullanımı mümkün kılar. Çift sıralı eğik bilyalı rulman ile sağlanan koruma sayesinde, yüksek eksenel yükler de sorunsuz bir şekilde tolere edilir. Bu, fırçasız tahriklerin bir kaplin olmadan doğrudan bir makineye bağlanabileceği ve dolayısıyla mevcut üretim hatlarına kolayca entegre edilebileceği anlamına gelir.
Uygulamanıza tam entegrasyon sağlamak için döner tahriklerimiz frenler, planet, açısal veya içi boş mil dişli kutuları gibi isteğe bağlı uzantılarla donatmak da mümkündür.
AD 11
| AD 12
| AD 14
| |
| Anma torku | 1,0 Nm | 2,4 Nm | 4,0 Nm |
| Anma devir sayısı | 1000/dak | 350/dak | 225/dak |
| Çok dönüşlü enkoderin çözünürlüğü | 12 bit/4096 | 12 bit/4096 | 12 bit/4096 |
| İşletim gerilimi | 24 V DC | 24 V DC | 24 V DC |
| STO | Mevcut varyantlar | Mevcut varyantlar | Hazırlık aşamasında |
| AD 11 ürününe git | AD 12 ürününe git | AD 14 ürününe git |
AD 11
- 1,0 Nm
- 1000/dak
- 12 bit/4096
- 24 V DC
- STO Mevcut varyantlar
AD 12
- 2,4 Nm
- 350/dak
- 12 bit/4096
- 24 V DC
- STO Mevcut varyantlar
AD 14
- 4,0 Nm
- 225/dak
- 12 bit/4096
- 24 V DC
- STO Hazırlık aşamasında
Broşürümüzde EL.MOTION ürünleri hakkında tüm bilgileri, teknik detayları ve yazılım özelliklerini tek bakışta bulabilirsiniz. Size ayrıca uygulamanız için uygun motoru bulmak için birebir olarak da danışmanlık vermekten memnuniyet duyarız.
EL.MOTION broşürü aşağıdakileri içerir:
 | Tek bakışta eksiksiz ürün yelpazesi İşletime alma ve yazılım özellikleri ile ilgili kapsamlı bilgi Tüm teknik veriler ve çizimlere genel bakış |
EL.MOTION broşürü aşağıdakileri içerir:
| Tek bakışta eksiksiz ürün yelpazesi İşletime alma ve yazılım özellikleri ile ilgili kapsamlı bilgi Tüm teknik veriler ve çizimlere genel bakış |
Bize yazın! Mesajınızı almak için sabırsızlanıyoruz.
"EL.MOTION ile Erhardt+Leimer tahrik teknolojisinde yeni bir döneme girmiştir ve artık çok çeşitli sektörlerden mevcut ve yeni müşterilerimizin aynı şekilde yararlanacağı tamamen yeni bir çığır açabilir.
Erhardt+Leimer kendi tahriklerini geliştirerek ürün yelpazesini tamamlıyor ve hat denetimi ve görselleştirme, hat yönlendirme ve tahrik teknolojisi alanlarındaki kapsamlı uzmanlığı sayesinde artık müşterilerimizin üretim sistemlerini tek bir kaynaktan donatmak için eksiksiz bir çözüm sunabiliyor."
Andreas Heindl
Tahrik teknolojisi ürün yöneticisi
Çalışma prensipleri ve genişletmeler
İşlevi
EL.MOTION'ın çığır açan yeniliği, bu performans sınıfındaki önceki BLDC makinelerin artık senkron makinelerle değiştirilebilmesinde yatmaktadır. Bu, dişlisiz tahriklere özgü yüksek dinamikleri ve kontrol edilebilirliği çok daha kompakt bir tasarımda elde etme olasılığının önünü açar. Küçük form faktörüne rağmen, sistem aynı zamanda arıza emniyetli bir kodlayıcı sistemi ile tam entegre güç elektroniğine sahiptir. Motorlar, web tabanlı yönetim aracılığıyla herhangi bir tarayıcı ile işletime alınabilir. Standart olarak entegre edilen Ethernet UDP/IP, EtherNet/IP ve Profinet destekli Ethernet arayüzü ile tüm tahrikler mevcut üretim süreçlerine de entegre edilebilir ve Endüstri 4.0 konseptleri için idealdir.
Kullanım alanı
Sistem endüstriyel olarak konum, devir sayısı ve tork kontrolü için kullanılabilir.
Uygulama
BLDC tahrikleri, flanş montajı için tasarlanmıştır. Acil durdurma freni dahil şanzıman varyantları da opsiyonel olarak mevcuttur.
Tork, devir ve konum kontrolöründen oluşan klasik kademeli kontrolör modeli. Mümkün olan en yüksek verimi elde etmek için sinüzoidal komütasyonlu bir vektör kontrol modeli kullanılmıştır. Entegre bir çok turlu enkoder, mutlak rotor konumunun iletişim veri bloku aracılığıyla müşteri kontrol sistemine aktarılmasını sağlar.
EL.MOTION tahriklerinin çoğu "Safe Torque-Off" versiyonları olarak da mevcuttur. EN 61800-5-2 uyarınca bu tahrik entegreli güvenlik fonksiyonu, kontrol darbelerini keserek motorlu torku kapatır.
Avantajlarınız:
- STO modülünün iki kanallı mimarisi (kanal A ve kanal B) EN ISO 13849-1 uyarınca Kat. 3 ve performans seviyesi d'ye ulaşır
- Personelin ve tesislerin güvenliği
- Hızlı yanıt süresi

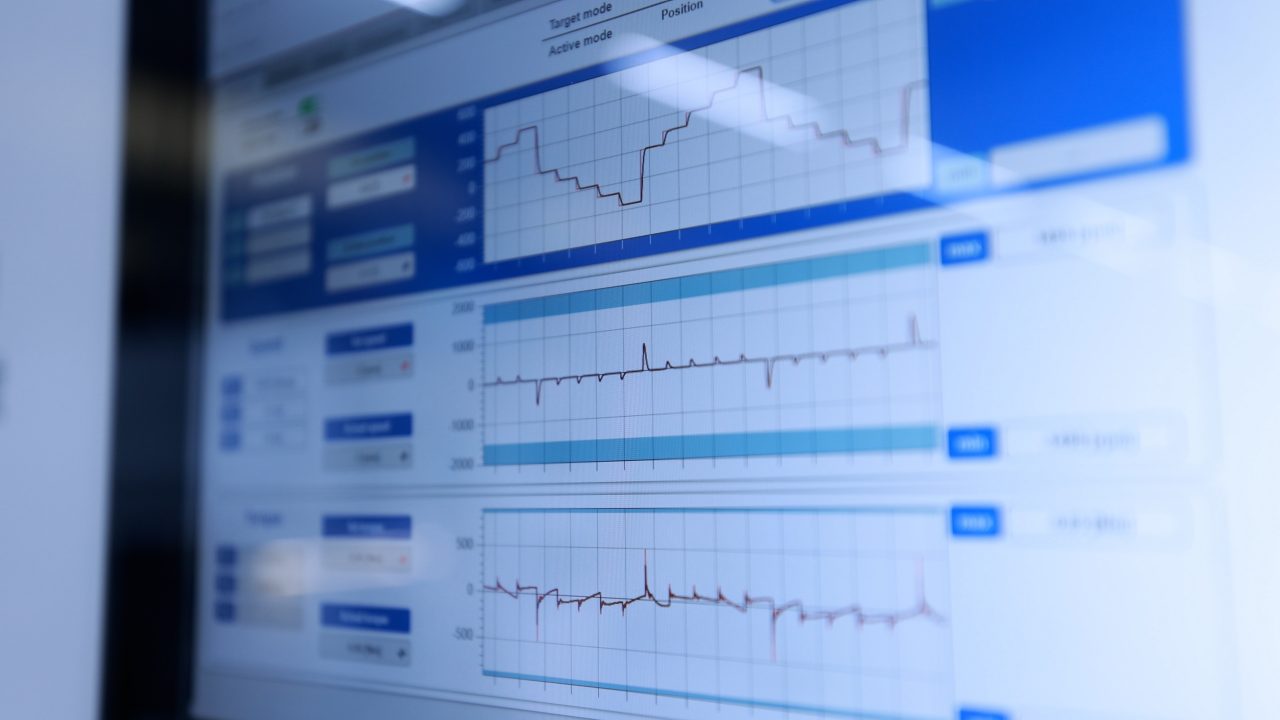

- Standart olarak tüm tahriklerde web tabanlı yönetim
- Herhangi bir standart web tarayıcısında Ethernet üzerinden ayar ve durum sorgulamalarına olanak sağlar
- Açık bağlantı: Ethernet UDP/IP veya EtherNet/IP, Profinet ve POWERLINK gibi sertifikalı standart protokoller üzerinden erişim
- Entegrasyon için ağdaki tahrik başına bir IP adresi gerektirir
- Web tabanlı yönetim üzerinden parametrelendirme ve kullanıcı dostu işletime alma
- İlgili tüm parametrelerin eksiksiz denetimi
- Tahrik uygulamalarının saniyeler içinde kolay ve basit bir şekilde işletime alınması ve optimizasyonu
- "One-Click" (Tek tıkla otomatik sistem tanımlama (ASI) başlatma)
- Parametrelerin uygulamaya göre otomatik ve optimal bir şekilde ayarlanması
- Rezonans tespiti sayesinde stabilite sınırına yeterli mesafede kontrol ayarları
- Hareket yönlendirmede yüksek istikrar ve kalite
Uygulamanız için daha da iyi entegrasyon sağlamak amacıyla döner tahrikler için bir dizi opsiyonel eklenti sunuyoruz:
- Planet dişli kutusu
- Açısal dişli kutusu
- İçi boş milli ve dolu milli dişli kutuları
- Modüler güvenlik freni sistemi
