- Açıklama
- Fonksiyon çizimi
İşlevi

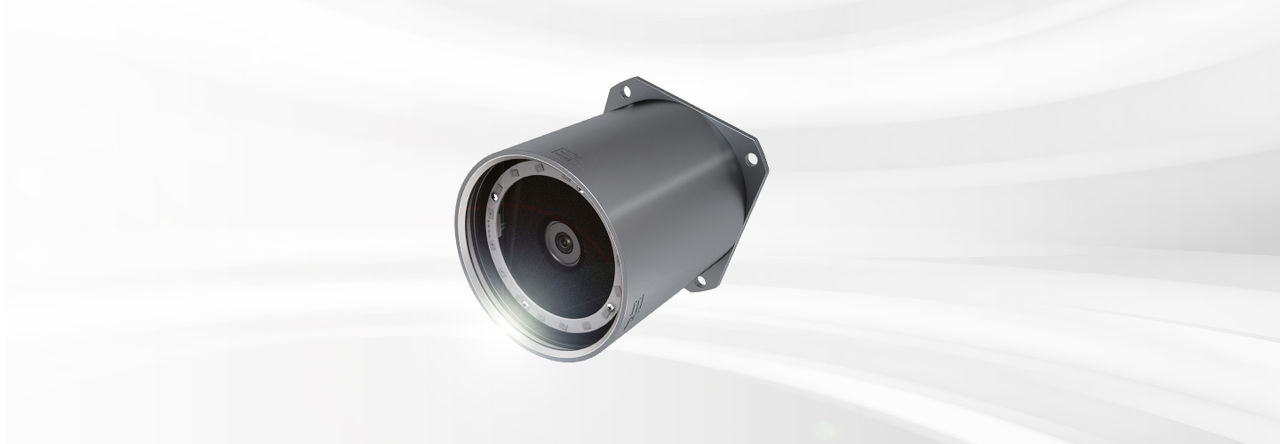

Yansıtma için entegre LED aydınlatmasına sahip bir matriks kamera, hareketli bir ürün hattı üzerinde iplik veya ilmek yoğunluğunu temassız olarak tespit eder. Bir kontrolör, mevcut değeri ayarlanmış nominal değer ile karşılaştırır ve büzme merdanesine gerekli hedef hız değerini verir. Kamera yer darlığından dolayı büzme merdanesi sonrasına monte edilemediğinden dolayı, iplik/ilmek yoğunluğu sadece kumanda edilebilir fakat ayarlanamaz. Buna ek olarak, iplik/ilmek yoğunluğunu kontrol edebilmek ve girişteki nominal değeri otomatik olarak ayarlamak için bu prosesten sonra başka bir kamera daha bulunur.
Kullanım alanı
Örme ve iplik sayma sistemleri tipik olarak tekstil endüstrisinde terbiye sektöründe aşağıdaki makinelerde kullanılmaktadır:
- Gergi makineleri
- Kompaktörler
- Sanforizasyon makinesi
Uygulama
İplik veya ilmek yoğunluğunun daha kesin bir doğrulukta tespit edilmesi için tarama pozisyonunda sabit bir ürün hattı çekme kuvvetinin olması mutlaka gereklidir. Ürün hattı çekme kuvveti, bir dengeleyici konumu ve ürün hattı çekme kontrolü aracılığıyla sabit tutulabilir. İplik/ilmek yoğunluğunun tespit edilmesi için kamera, ürün hattı eninin tam ortasına gelecek şekilde, girişte hareket platformunun taşıma makarası öncesinde köprü altına monte edilmelidir. Çıkıştaki kontrol için kamera, katlayıcının veya sardırma makinesinin önündeki son taşıma tahrikinin önüne yerleştirilmelidir. Bu pozisyonda ürün hattı çekme kuvveti mümkün olduğunca düşük ve sabit olmalıdır.

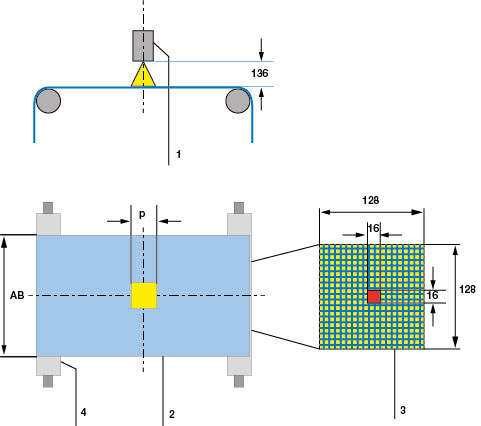

Efsane
| 1= matris kamera | 2 = görüş alanı | 3 = yakınlaştırma görüş alanı | 4 = kılavuz merdane | AB = çalışma genişliği | p = ilmek ve iplik yoğunluğu |
