Systeminformationen

Funktion

Eine Matrixkamera mit integrierter LED-Beleuchtung für Auflicht erfasst berührungslos die Faden- bzw. Maschendichte einer laufenden Bahn. Ein Regler vergleicht den Istwert mit dem eingestellten Sollwert und gibt einen entsprechenden Geschwindigkeits-Sollwert an die Krumpfwalze ab. Da sich die Kamera aufgrund der Platzverhältnisse nicht nach der Krumpfwalze montieren lässt, kann die Faden-/Maschendichte nur gesteuert, aber nicht geregelt werden. Zusätzlich befindet sich nach dem Prozess noch eine weitere Kamera, um die Faden-/Maschendichte zu kontrollieren und den Sollwert am Einlauf automatisch anzupassen.

Einsatzgebiet

Maschen- und Fadenzählsysteme werden typischerweise in der Textilindustrie im Bereich Ausrüstung an folgenden Maschinen eingesetzt:

  • Spannmaschinen
  • Kompaktoren
  • Sanforisiermaschinen

Applikation

Für eine präzise Erfassung der Faden- bzw. Maschendichte ist eine konstante Bahnkraft an der Abtastposition zwingend erforderlich. Diese kann mittels einer Tänzerlage- oder einer Bahnkraftregelung konstant gehalten werden. Zur Erfassung der Fadendichte ist die Kamera am Einlauf unter der Brücke vor der Transportwalze mittig zur Bahnbreite zu montieren. Für die Kontrolle am Auslauf ist die Kamera vor dem letzten Transportantrieb vor dem Abtafler bzw. Aufwickler zu platzieren. An dieser Position sollte die Bahnkraft möglichst gering und konstant sein.

ELCOUNT

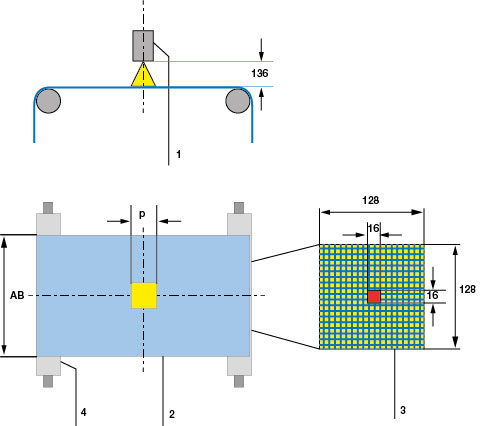

Legende

1= Matrixkamera | 2 = Sichtbereich | 3 = Sichtbereich Zoom | 4 = Leitwalze | AB = Arbeitsbreite | p = Maschen-und Fadendichte

Systemkomponenten

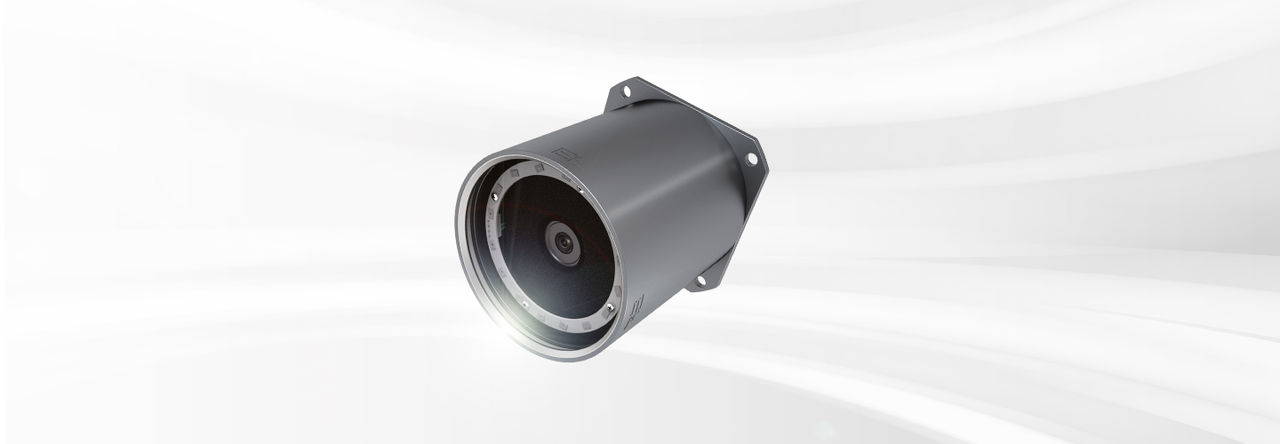

Matrixkamera OT 21

Smart-Kameras mit hoher Auflösung zum sicheren Erkennen von allen Web- und Maschenwaren

Mehr Informationen

Control Unit

Embedded Windows Industrie-PC

Mehr Informationen
