Systeminformationen

Funktion

Basierend auf Ultraschalltechnologie wird das Flächengewicht online und berührungslos an einer laufenden Bahn präzise ermittelt. Die Erfassung des Flächengewichts erfolgt entweder mit einem traversierenden Sensorkopf oder alternativ zur 100 % Profilmessung mit feststehenden Sensorköpfen über die ganze Bahnbreite. Zusätzlich lässt sich durch Eingabe der materialspezifischen Dichte auch die Dicke bestimmen.

Einsatzgebiet

Flächengewichtsmesssysteme ELTIM werden vorwiegend in Flachextrusions- und Beschichtungsanlagen eingesetzt.

Applikation

Üblicherweise wird zur Qualitätskontrolle eine Flächengewichtsmessung nach einem Prozess installiert. In Beschichtungsanlagen muss zur Ermittlung des Materialauftrages sowohl vor dem Prozess das Substrat als auch nach dem Prozess das beschichtete Produkt gemessen werden.

ELTIM

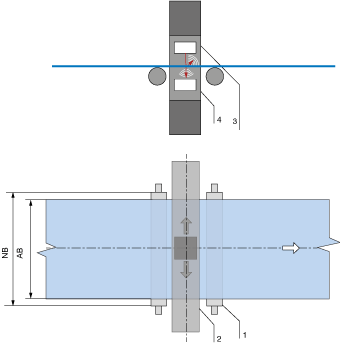

Legende

1=Leitwalze | 2 = Flächengewichtsmessung | 3 = Sender | 4 = Empfänger | AB = Arbeitsbreite | NB = Nennbreite

Fordern Sie verfügbare Downloads an

Wir senden Ihnen umgehend alle verfügbaren Dokumente für die Komponenten und Systeme zu.

*Pflichtfeld
Loading

Systemkomponenten

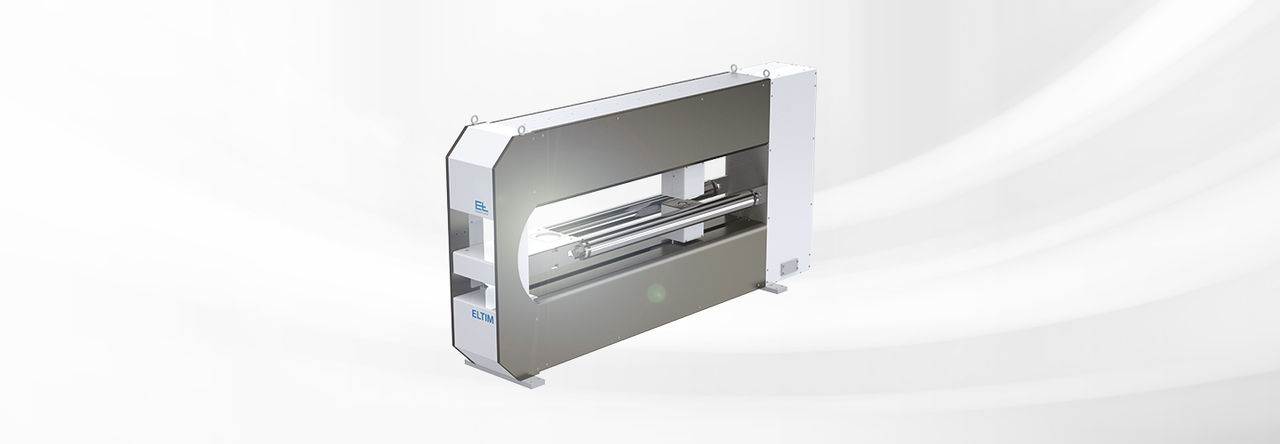

Flächengewichtsmesssystem ELTIM BWS10

Traversierende und berührungslose Flächengewichsmessung für die Folien- und Batterieindustrie

Mehr Informationen
