- Описание
- Функциональная схема
Функция
На основе ультразвуковой технологии выполняется точное бесконтактное онлайн-измерение удельного веса площади на перемещающемся полотне. Распознавание удельного веса площади осуществляется или с помощью поперечно перемещающейся сенсорной головки или, в качестве альтернативы для 100%-ного измерения профиля, с помощью неподвижных сенсорных головок по всей ширине полотна. Кроме того, посредством ввода специфической для конкретного материала плотности также можно определить толщину.
Область применения
Системы измерения удельного веса площади ELTIM используются преимущественно на экструзионных установках для производства плоской пленки и на установках для нанесения покрытий.
Применение
Обычно система измерения удельного веса площади для контроля качества устанавливается после завершения технологического процесса. На установках для нанесения покрытий для определения нанесенного слоя материала измерение должно выполняться как перед процессом (для основы), так и после процесса (для изделия с покрытием).

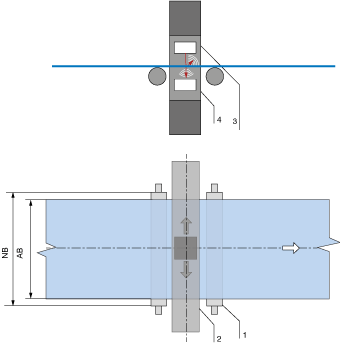

Легенда
1 = направляющий валик | 2 = система измерения удельного веса площади | 3 = передатчик | 4 = приемник | AB = рабочая ширина | NB = номинальная ширина
