Функция

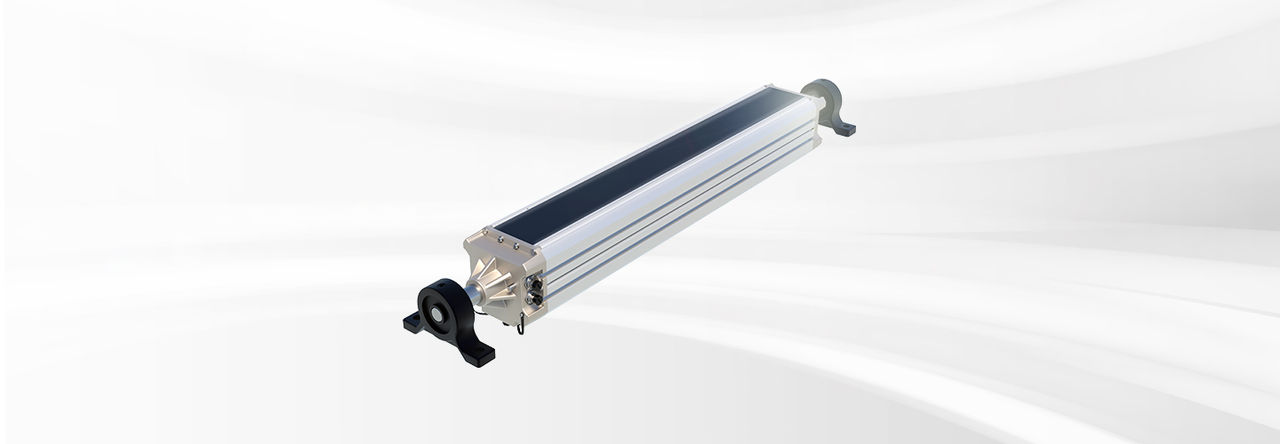

Под действием переменного тока в передающей катушке возникает магнитное переменное поле с частотой 200 кГц. Металлические включения в полотне вызывают возмущения в этом переменном поле, что ведет к подаче сигнала. Благодаря емкостному экранированию внешние факторы воздействия, например влага или прикосновение, никак не влияют на распознавание металла. Результат работы может использоваться в качестве продолжительного или импульсного сигнала для остановки машины, для визуального или акустического вывода аварийного сигнала или для уравления симтемами маркировки или подсчета. Сегментный светодиодный индикатор указывает положение металлической частицы. В качестве опции возможно подключение внешнего индикатора сигнала и кнопки сброса.
Область применения
Металлодетекторы подходят для сухих и влажных полотен из таких материалов, как текстиль и нетканый материал, особенно на следующих установках:
• Установки по производству нетканого материала
• Стригальные машины
• Каландровые установки
Функция
Металлодетектор можно монтировать произвольно в любом положении. Полотно должно обхватывать металлодетектор под углом прибл. <5°. На расстоянии 500 мм не должны присутствовать движущиеся механические части.
Экспликация
1 = направляющий вал | 2 = металлодетектор | 3 = система передачи | AB = рабочая ширина | NB = номинальная ширина
