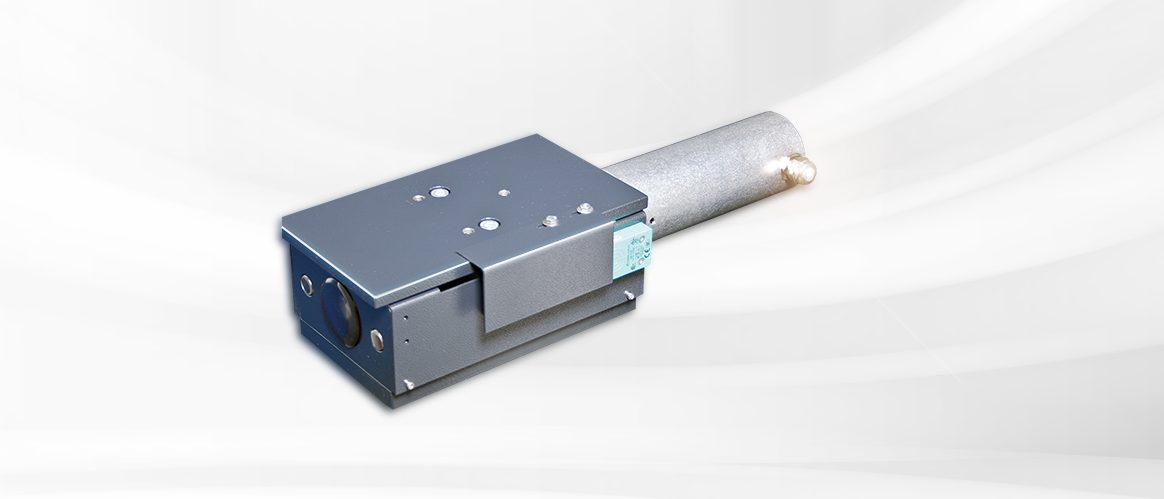

Функция
При следящем регулировании датчик и инструмент монтированы вместе на линейной направляющей. При этом датчик регистрирует положение полотна и, таким образом, фактическое значение положения инструмента.
Это значение сравнивается с заданным и выдается на исполнительный элемент в виде корректирующего сигнала. В результате позиционного или следящего регулирования инструмент всегда подводится с неизменным расстоянием относительно контрольного направляющего элемента.
Область применения
Следящие регуляторы используются в тех случаях, когда такие процессы, как нанесение слоя или резка должны выполняться с постоянным расстоянием до кромки полотна или контрольного направляющего элемента на полотне.
Применение
Максимальная точность при позиционном регулировании достигается тогда, когда датчик и инструмент (ограничитель ракели) могут компактно монтироваться на один линейный блок. Распознавание кромки выполняется по направлению хода полотна и всегда перед инструментом.
Экспликация
1 = ограничитель края ракели | 2 = ракель | 3 = линейный блок | 4 = кромочный датчик | AB = рабочая ширина | L1 = расстояние от края полотна до наносимого слоя
