Fonctionnement

Sur un réglage du suivi, le capteur et l'outil sont montés ensemble sur un guidage linéaire. Ici, le capteur détecte la position de la bande et détermine ainsi la valeur actuelle de position de l'outil.

Celle-ci est comparée avec la valeur cible et envoyée en tant que signal de correction à l'actionneur. En conséquence, grâce au réglage de position ou de suivi, l'outil est suivi constamment avec un écart qui reste le même par rapport à la référence de guidage.

Domaine d'utilisation

Les systèmes de réglage de suivi sont utilisés lorsque des processus tels que le revêtement ou le découpage doivent être effectués avec un écart constant par rapport au bord de la bande ou à une référence de guidage sur la bande.

Application

La précision de réglage maximale pour le réglage de position est atteinte lorsque le capteur et l'outil (limitation de raclette) peuvent être montés de manière compacte sur une unité linéaire. La détection de bords s'effectue dans le sens de défilement de la bande toujours avant l'outil.

ELPOSER

Légende

1 = Limitation du bord de raclette | 2 = Raclette | 3 = Unité linéaire | 4 = Capteur de bord | AB = Largeur de travail | L1 = Écart du bord de la bande par rapport au revêtement

Systèmes de guidage de bande

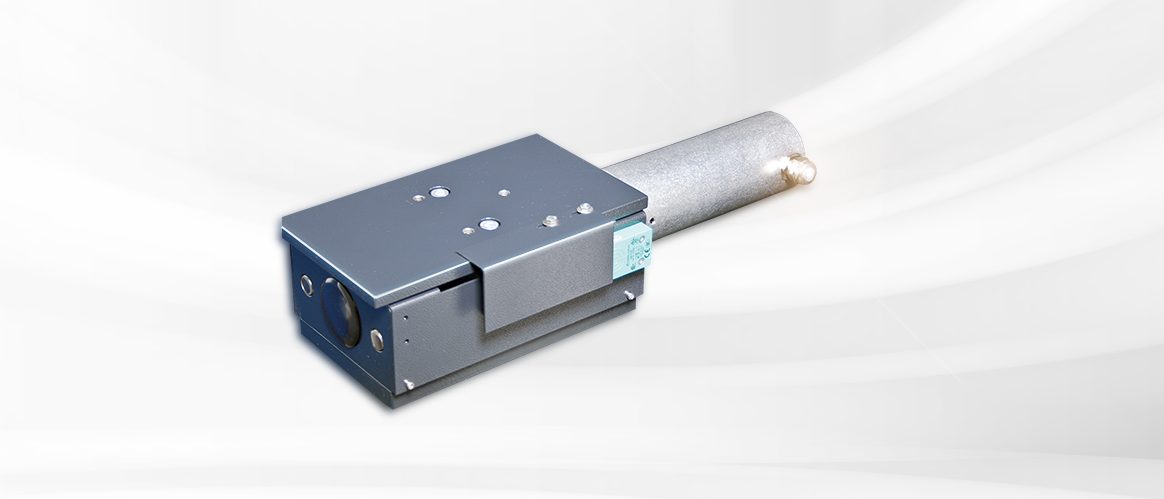

Système de guidage linéaire VGB14

Système de positionnement et de suivi linéaire pour spatules, buses d'aspiration, appareils de découpe, appareils de marquage et releveurs de bords, conçu pour une charge nominale de 1000 N

Plus d'informations

Système de guidage linéaire VSB50

Système de positionnement et de suivi linéaire pour spatules, buses d'aspiration, appareils de découpe, appareils de marquage et releveurs de bords, conçu pour une charge nominale de 250 N

Plus d'informations

Système de guidage linéaire VSB60

Système de positionnement et de suivi linéaire pour spatules, buses d'aspiration, appareils de découpe, appareils de marquage et releveurs de bords, conçu pour une charge nominale de 500 N

Plus d'informations

Composants système

Capteur de bord à ultrasons PoE FX 42

Capteur de bord à ultrasons avec évaluation numérique, zone de visualisation de ±3 mm et largeur de fourche de 30, 60 et 124 mm.

Plus d'informations

Capteur de bord à ultrasons PoE FX 52

Capteur de bord à ultrasons avec évaluation numérique, zone de visualisation de ±10 mm et largeur de fourche de 30, 60 et 124 mm.

Plus d'informations

Capteur de bord à infrarouge PoE FR 54

Capteur de bord à infrarouge selon le principe de la rétro-réflexion avec une large étendue de mesure de ±10 mm et une résolution de 0,02 mm

Plus d'informations

Capteur pleine laize à infrarouge PoE FR 61

Capteur pleine laize à infrarouge avec large étendue de mesure de 160 mm, 320 mm ou 480 mm

Plus d'informations

Capteur pleine laize blue light PoE FR 65

Capteur blue light de lumière transmise avec une large étendue de mesure de 160 / 320 et 480 mm

Plus d'informations

Capteur de lignes de couleur FE 52

Capteur numérique de matrice de couleur pour la détection de lignes de couleur et de contraste de couleurs

Plus d'informations

Tableau de commande DO 42

Visualisation et commande de systèmes de guidage de bande avec utilisation multiple de jusqu'à 255 circuits de régulation de défilement de bande

Plus d'informations

Centrale réseau de données DN 40

Centrale réseau de données pour un branchement centralisé de tous les composants dans un système de régulation

Plus d'informations
