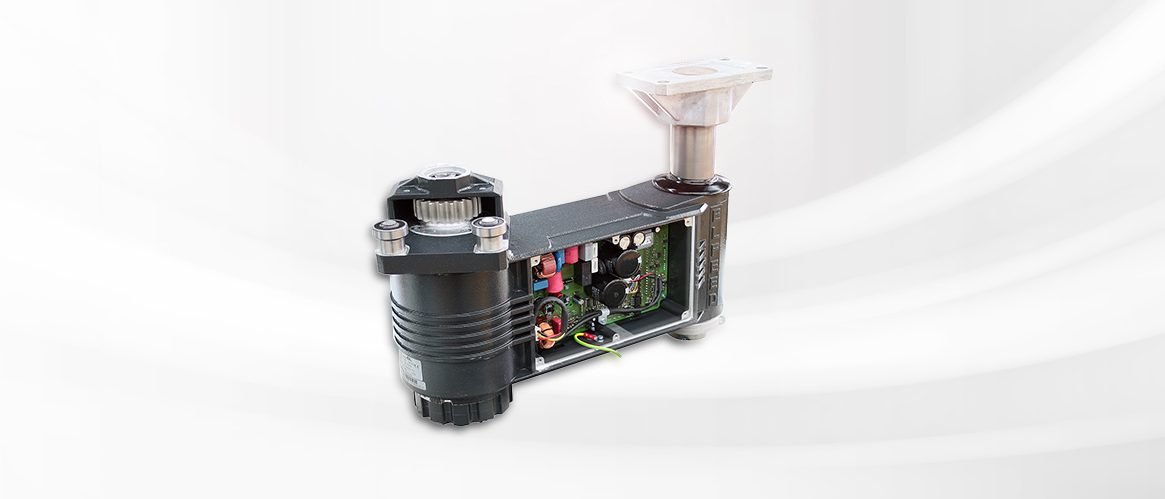

Fonctionnement
L'objectif est de mettre les bras introducteurs, avec un recouvrement prédéterminé, soit sur les pointes soit dans les pinces de la chaîne de la rame. La commande des bras introducteurs se fait aujourd'hui soit au moyen d'un entraînement par crémaillère soit par un entraînement par broche à filetage. À ce propos, on peut dire que la solution par crémaillère couvre presque toutes les applications. La broche trapézoïdale est utilisée lorsque l'on souhaite, à cause de tensions transversales importantes, un auto-blocage avec machine arrêtée.
Domaine d'utilisation
La régulation de position du bras est utilisée sur toutes les rames, cadres de revêtement et d'égalisation ainsi que pour les textiles à mailles et les tapis.
Application
Le caractère compact de l'introduction pour rames n'est atteint par aucun autre système. Pour un comportement de régulation optimal, il faut que le capteur et l'actionneur soient placés le plus possible l'un au-dessus de l'autre dans une ligne verticale.

Légende
K = Chemin de correction du bras | α = Angle de correction | L = Longueur d'entrée | AB = Largeur de travail | 1 = Points de rotation | 2 = Rouleau d'entrée | 3 = Bras | 4 = Capteurs | 5 = Servomoteur | 6 = Dispositif élargisseur
