ELTENS - Système de mesure et de régulation de la force de traction avec capteurs de force configurables
Les fabricants et utilisateurs de machines destinées au traitement et à la transformation de matériaux en bande sont aujourd'hui confrontés à des exigences toujours plus élevées : les processus de production doivent être encore plus rapides, mais aussi plus précis, la qualité des résultats doit continuer à s'améliorer, tandis que les coûts de personnel, les déchets et surtout les temps d'arrêt des machines doivent être réduits au minimum. Les systèmes de régulation de la tension de bande d'Erhardt+Leimer contribuent de manière décisive à la satisfaction de ces exigences.
Gamme de produits ELTENS
ELTENS est un système complet de mesure, de surveillance (monitoring) et de régulation de la tension de bande.
Grâce à un large choix de capteurs de force adaptés à chaque application et à chaque exigence de production, et à leur combinaison avec des amplificateurs et des unités de régulation, vous disposez d'un ensemble complet qui résout tous vos problèmes de tension de bande et améliore et garantit la qualité et la quantité de votre production.
Fonctionnement d'ELTENS en un coup d'œil :
- Configurable individuellement pour chaque application industrielle
- Le type et la plage de mesure des capteurs de force sont dimensionnés de manière optimale en fonction des exigences
- Des accessoires tels que des câbles de raccordement, des adaptateurs de montage et des roulements à billes sont également proposés
- Possibilité de choisir entre un amplificateur de mesure analogique et numérique
- Possibilités d'installation de l'amplificateur de mesure ou de l'affichage de mesure dans l'armoire électrique, le pupitre de commande ou directement sur la machine
- Connexion aux commandes du client via des signaux analogiques ou via une interface de bus de terrain certifiée (EthernetIP, Profinet, UDP)
PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount
PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting

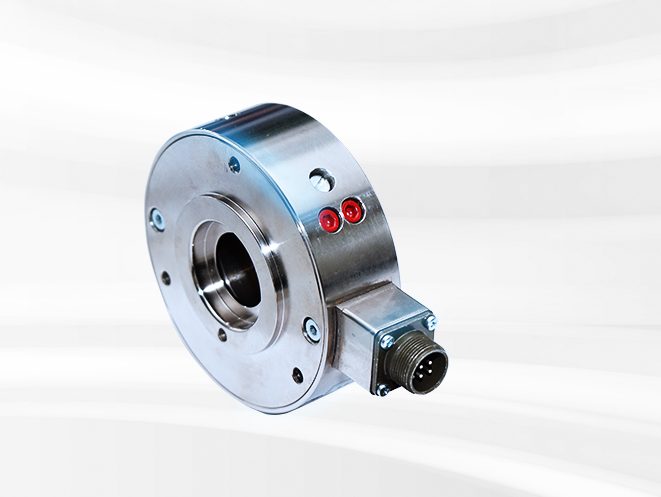

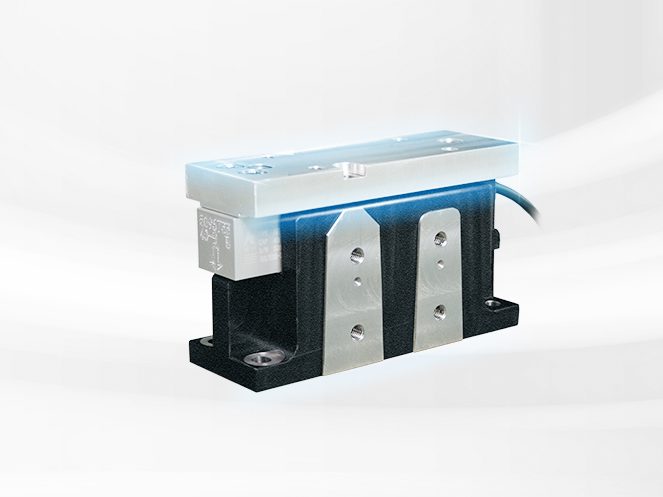

Capteurs de force à bride et à bloc
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Force nominale | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Largeur de bande | large bande | large bande | large bande | voie étroite | large bande |
| Matériau | acier | acier inoxydable | aluminium | acier | aluminium |
| Type de perçage | d'un côté et des deux côtés | d'un côté et des deux côtés | d'un côté et des deux côtés | unilatéral | d'un côté et des deux côtés |
| Utilisation | pour toutes les applications | environnement humide | industrie des piles | fixation unilatérale | Montage facile des roulettes |
| Plus d'informations | Plus d'informations | Plus d'informations | Plus d'informations | Plus d'informations |

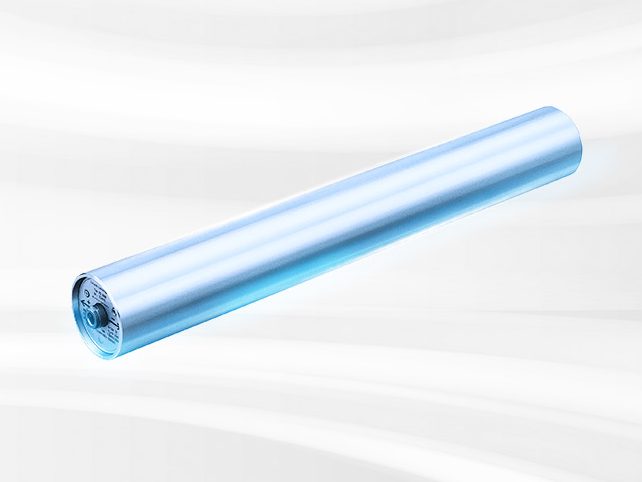

Systèmes à rouleaux capteurs
Appareils de régulation et de commande
Informations rapides sur les experts et coordonnées
Request download
Écrivez-nous ! Nous nous réjouissons de recevoir votre message.
Une tension contrôlée de la bande est indispensable
En règle générale, les matériaux en bande sont acheminés vers la machine à partir d'un enrouleur, traités, puis réenroulés. Des défauts de tension de bande peuvent survenir à chaque étape, entraînant des dysfonctionnements et une perte de qualité. Les systèmes de régulation de tension de bande E+L ont pour mission d'éliminer ces facteurs de défaut et de garantir une tension de bande constante pendant le processus de production. En fonction du type de matériau, de l'application et de la tâche, Erhardt+Leimer propose différents systèmes dotés des technologies les plus récentes : pour une qualité et une productivité nettement supérieures, qui sont rentables.
Force de traction après le déroulement
- Des forces de traction trop faibles entraînent un relâchement devant l'entraînement de transport
- Des forces de traction trop élevées peuvent provoquer des plis longitudinaux et déformer plastiquement la bande de tissu
Force de traction lors de l'enroulement
- Lors de l'enroulement, une force de traction trop faible peut entraîner un télescopage de la bobine
- Des forces de traction trop élevées provoquent la destruction des enroulements internes
La solution : un contrôle continu des processus
Toute automatisation d'une commande repose sur le principe du circuit de régulation simple. Même les tâches complexes peuvent être réduites à ce circuit de régulation.
« En tant que leader du marché dans le domaine de l'automatisation et de la gestion de la qualité, nous savons qu'une tension précise de la bande dans le processus de production est la clé de la qualité de vos produits. La précision, des équipements de mesure fiables et une technologie de pointe sont les garanties de succès sur lesquelles tous les clients d'Erhardt+Leimer peuvent compter. »
Dirk Schröder, directeur des ventes Film / Transformation / Marchés spéciaux
Vos avantages avec ELTENS
La calculatrice ELTENS
Le calculateur ELTENS est un outil E+L gratuit et hors ligne qui facilite la planification des capteurs de tension de bande. En fonction de la situation d'installation et des exigences de votre mesure de tension de bande, le calculateur ELTENS vous aide à calculer, dimensionner et sélectionner les capteurs de tension de bande E+L adaptés.
