ELTENS - Sistema per la misurazione e la regolazione della forza di trazione con trasduttori di forza configurabili
I produttori e gli utilizzatori di macchine per la lavorazione e la trasformazione di materiali in nastri si trovano oggi a dover affrontare requisiti sempre più elevati: i processi di produzione devono essere ancora più veloci, ma allo stesso tempo più precisi, la qualità dei risultati deve continuare a migliorare, mentre i costi del personale, gli scarti e, soprattutto, i tempi di fermo delle macchine devono essere ridotti al minimo. I sistemi di regolazione della tensione del nastro di Erhardt+Leimer contribuiscono in modo decisivo al raggiungimento di questi obiettivi.
Portafoglio prodotti ELTENS
LTENS è un sistema completo per la misurazione, il monitoraggio e la regolazione della forza del nastro.
Grazie all'ampia scelta di trasduttori di forza adatti alle diverse applicazioni e alle diverse esigenze di produzione e alla loro combinazione con amplificatori e unità di regolazione, otterrete un pacchetto completo che risolverà tutti i vostri problemi di tensione del nastro e migliorerà e garantirà la qualità e la quantità della produzione.
Funzionamento di ELTENS in sintesi:
- Configurabile individualmente per ogni applicazione industriale
- Il tipo e il campo di misura dei trasduttori di forza vengono dimensionati in modo ottimale in base alle esigenze
- Sono disponibili anche accessori come cavi di collegamento, adattatori di montaggio e cuscinetti a sfera
- È possibile scegliere tra amplificatori di misura analogici e digitali
- Possibilità di installazione dell'amplificatore di misura o del display di misura nell'armadio elettrico, nel pannello di comando o direttamente sulla macchina
- Collegamento ai controlli del cliente tramite segnali analogici o tramite interfaccia bus di campo certificata (EthernetIP, Profinet, UDP)

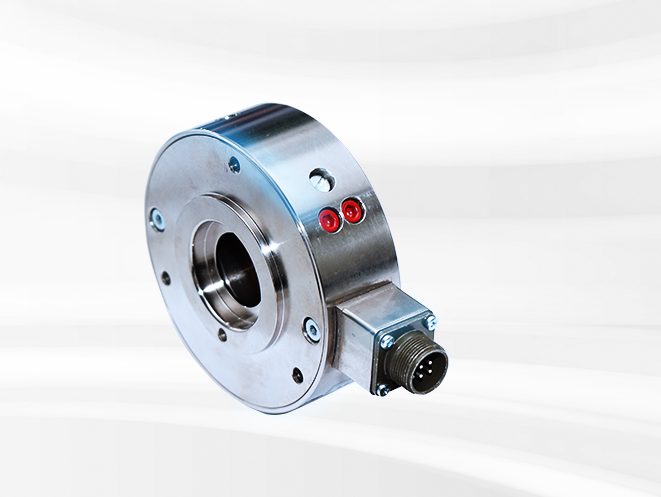

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

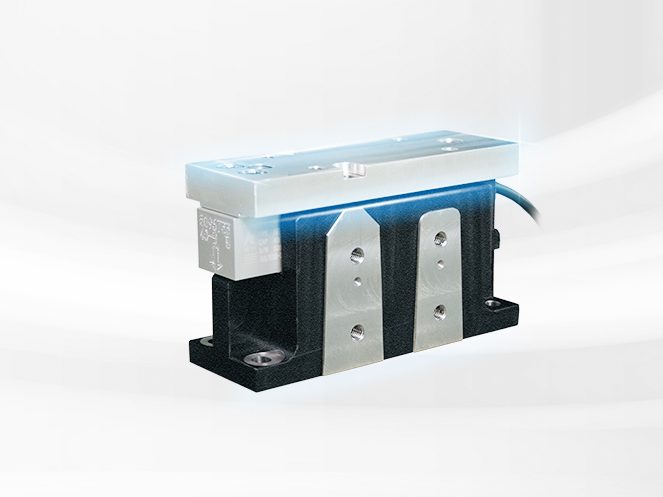

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Trasduttori di forza a flangia e a blocco
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Forza nominale | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Larghezza della banda | banda larga | banda larga | banda larga | banda stretta | banda larga |
| Materiale | acciaio | acciaio inossidabile | alluminio | acciaio | alluminio |
| Tipo di foro | su uno o entrambi i lati | su uno o entrambi i lati | su uno o entrambi i lati | unilaterale | su uno o entrambi i lati |
| Applicazione | per tutte le applicazioni | ambiente umido | industria delle batterie | fissaggio su un solo lato | Facile montaggio delle rotelle |
| Maggiori informazioni | Maggiori informazioni | Maggiori informazioni | Maggiori informazioni | Maggiori informazioni |

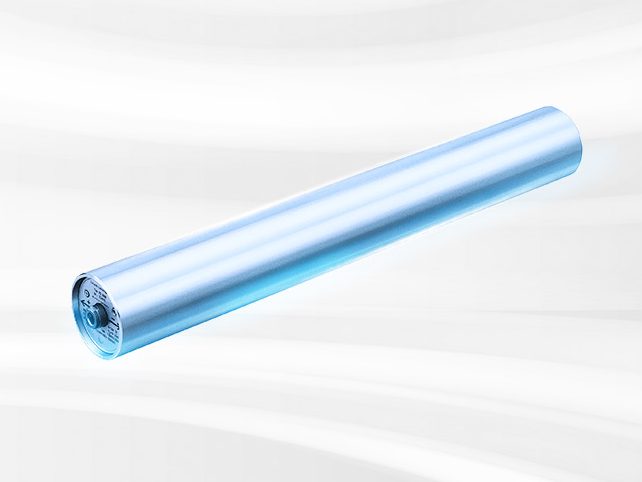

Sistemi a rullo sensore
Dispositivi di regolazione e comando
Informazioni rapide e contatti degli esperti
Request download
Scriveteci! Saremo lieti di ricevere il vostro messaggio.
È indispensabile controllare la tensione del nastro
In genere, i materiali in forma di nastro vengono alimentati alla macchina da un avvolgitore, rifiniti e successivamente riavvolti. In ogni sezione possono verificarsi errori di tensione del nastro che causano malfunzionamenti e perdite di qualità. Eliminare questi fattori di errore e garantire una tensione costante del nastro durante il processo di produzione è il compito dei sistemi di regolazione della tensione del nastro E+L. A seconda del tipo di materiale, dell'applicazione e del compito, Erhardt+Leimer offre diversi sistemi con la tecnologia più avanzata: per una qualità e una produttività decisamente superiori, che si ripagano.
Forza del nastro dopo lo svolgimento
- Forze del nastro troppo basse causano un allentamento davanti al motore di trasporto
- Forze del nastro troppo elevate possono causare pieghe longitudinali e deformare plasticamente il nastro di tessuto
Forza di trazione durante l'avvolgimento
- Durante l'avvolgimento, una forza di trazione troppo bassa può causare il telescopaggio della bobina
- Forze di trazione eccessive causano la distruzione degli avvolgimenti interni
La soluzione: controllo continuo del processo
Ogni automazione di un sistema di controllo si basa sul semplice circuito di regolazione. Anche compiti complessi possono essere ridotti a questo circuito di regolazione.
“In qualità di leader di mercato nei settori dell'automazione e della gestione della qualità, sappiamo che una tensione precisa del nastro nel processo di produzione è fondamentale per la qualità dei vostri prodotti. Precisione, strumenti di misura affidabili e tecnologia all'avanguardia sono le garanzie di successo su cui possono contare tutti i clienti di Erhardt+Leimer.”
Dirk Schröder, Direttore vendite Pellicole / Converting / Mercati speciali
I vostri vantaggi con ELTENS
Il calcolatore ELTENS
ELTENS-calculator è uno strumento offline gratuito di Erhardt+Leimer che fornisce supporto nella progettazione di sensori di forza del nastro. A seconda della situazione di installazione e dei requisiti di misurazione della tensione del nastro, ELTENS-calculator fornisce supporto nel calcolo, nel dimensionamento e nella selezione dei trasduttori di forza del nastro E+L più adatti.
