ELTENS: sistema para la medición y regulación de la fuerza de tracción con transductores de fuerza configurables.
Los fabricantes y usuarios de máquinas para el procesamiento y la transformación de materiales en banda se enfrentan hoy en día a exigencias cada vez mayores: los procesos de producción deben ser aún más rápidos, pero al mismo tiempo más precisos, la calidad de los resultados debe seguir aumentando, mientras que los gastos de personal, los desperdicios y, sobre todo, los tiempos de inactividad de las máquinas deben reducirse al mínimo. Los sistemas de control de tensión de banda de Erhardt+Leimer contribuyen de manera decisiva al cumplimiento de estos requisitos.
Gama de productos ELTENS
ELTENS es un sistema integral para la medición, supervisión y regulación de la fuerza de la banda.
Gracias a una amplia selección de transductores de fuerza adecuados para cada aplicación y requisito de producción, y a su combinación con unidades amplificadoras y reguladoras, obtendrá un paquete completo que resolverá todos sus problemas de tensión de la banda y mejorará y garantizará la calidad y la cantidad de la producción.
Funcionamiento de ELTENS de un vistazo:
- Configurable individualmente para cada aplicación industrial
- El tipo y el rango de medición de los transductores de fuerza se dimensionan de forma óptima según los requisitos
- Se ofrecen accesorios como cables de conexión, adaptadores de montaje y rodamientos de bolas
- Posibilidad de elegir entre amplificadores de medición analógicos y digitales
- Posibilidades de instalación del amplificador de medición o del indicador de medición en el armario de distribución, en el panel de control o directamente en la máquina
- Conexión a los controles del cliente mediante señales analógicas o a través de una interfaz de bus de campo certificada (EthernetIP, Profinet, UDP)

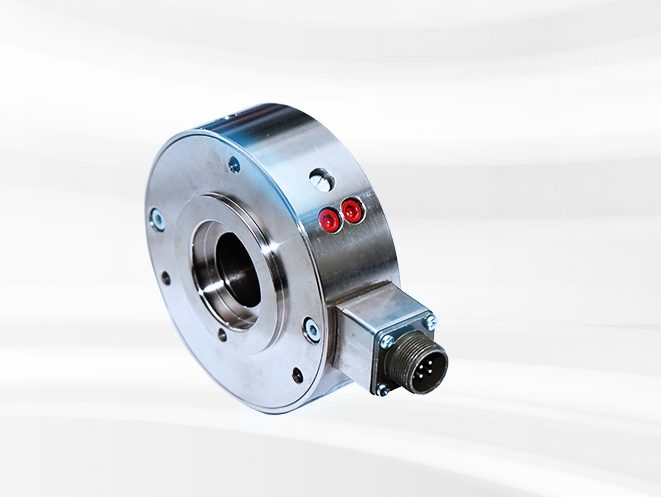

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

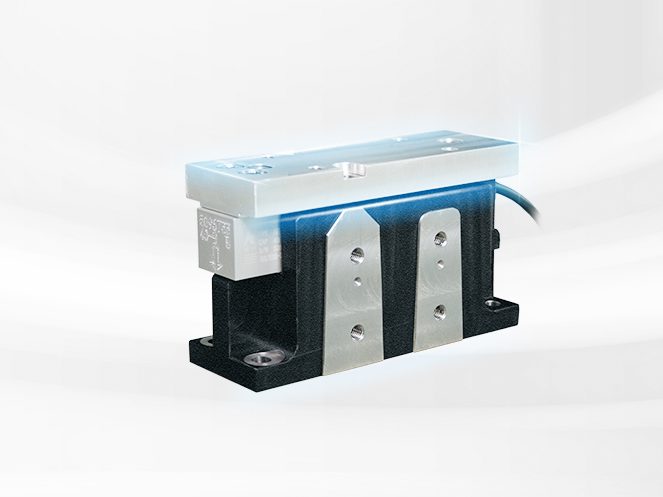

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Sensores de fuerza con brida y bloque
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Fuerza nominal de medición | 0.05 - 10 kN | 0.1 - 3 kN | 0.1 - 1.5 kN | 60 kN | 0.08 - 2.0 kN |
| Anchura de vía | vía ancha | vía ancha | vía ancha | vía estrecha | vía ancha |
| Material | acero | acero inoxidable | aluminio | acero | aluminio |
| Tipo de perforación | por uno y por ambos lados | por uno y por ambos lados | por uno y por ambos lados | unilateral | por uno y por ambos lados |
| Aplicación | para todas las aplicaciones | entorno húmedo | industria de las baterías | Fijación unilateral | Fácil montaje de las ruedas |
| Más información | Más información | Más información | Más información | Más información |

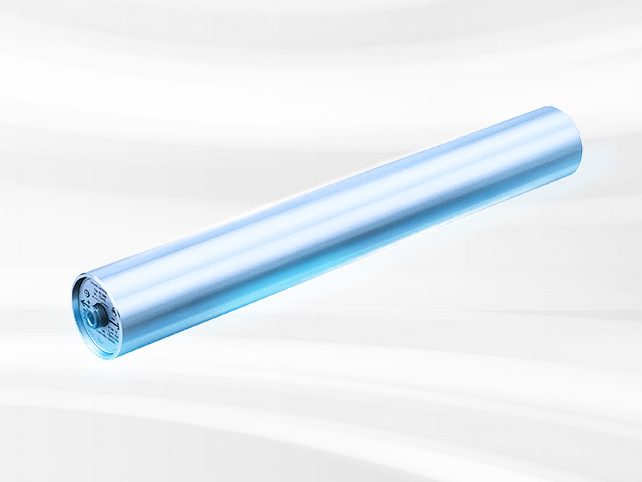

Sistemas de rodillos sensores
Dispositivos de control y mando
Información rápida de expertos y contacto
Request download
Escríbanos Esperamos recibir su mensaje.
El control de la tensión de la banda es esencial
Normalmente, los materiales en rollo se alimentan desde un rollo a la máquina, se procesan y luego se rebobinan. En cada etapa pueden producirse errores de tensión del rollo que pueden provocar fallos de funcionamiento y mermas de calidad. La eliminación de estas fuentes de error y la garantía de una tensión constante de la banda durante el proceso de producción es la tarea de los sistemas de control de tensión de banda de E+L. Dependiendo del tipo de material, la aplicación y la tarea, Erhardt+Leimer ofrece una variedad de sistemas con la última tecnología: para una calidad y una productividad decisivamente mayores que se amortizan.
Tensión de la banda después del desenrollador
- Una tensión insuficiente de la banda provoca holgura delante del accionamiento de transporte
- Si la tensión de la banda es demasiado alta, pueden producirse arrugas longitudinales y deformaciones de la banda textil
Tensión de la banda en la rebobinadora
- Si la tensión de la banda durante el rebobinado es insuficiente, puede producirse un efecto telescópico en el rollo
- Las fuerzas de tracción excesivamente altas dañan las capas internas
La solución: un bucle de control continuo
Cualquier automatización de un controlador se basa en el principio de un bucle de control simple. Incluso las tareas más complejas pueden reducirse a este bucle de control.
«Como líderes del mercado en automatización y gestión de la calidad, sabemos que una tensión precisa de la banda en el proceso de producción es la clave para la calidad de su producto. La precisión, los equipos de medición fiables y la tecnología de vanguardia son las garantías de éxito con las que pueden contar todos los clientes de Erhardt+Leimer».
Dirk Schröder, director de ventas de películas, conversión y mercados especiales
Sus ventajas con ELTENS
La calculadora ELTENS
La calculadora ELTENS es una herramienta gratuita y sin conexión de E+L que sirve de ayuda para planificar sensores de tensión de banda. Dependiendo de la situación de instalación y los requisitos de su medición de tensión de banda, la calculadora ELTENS le ayuda a calcular, dimensionar y seleccionar las células de carga de tensión de banda E+L adecuadas.
