Debido a los elevados requisitos en el mercado de etiquetas los sistemas de inspección 100% cada vez adquieren mayor importancia. Los altos estándares de calidad hacen que en muchas áreas no se permita que lleguen al cliente final mercancías que no se han sometido a una inspección al 100 %. Este obstáculo supone un gran desafío para muchas imprentas.

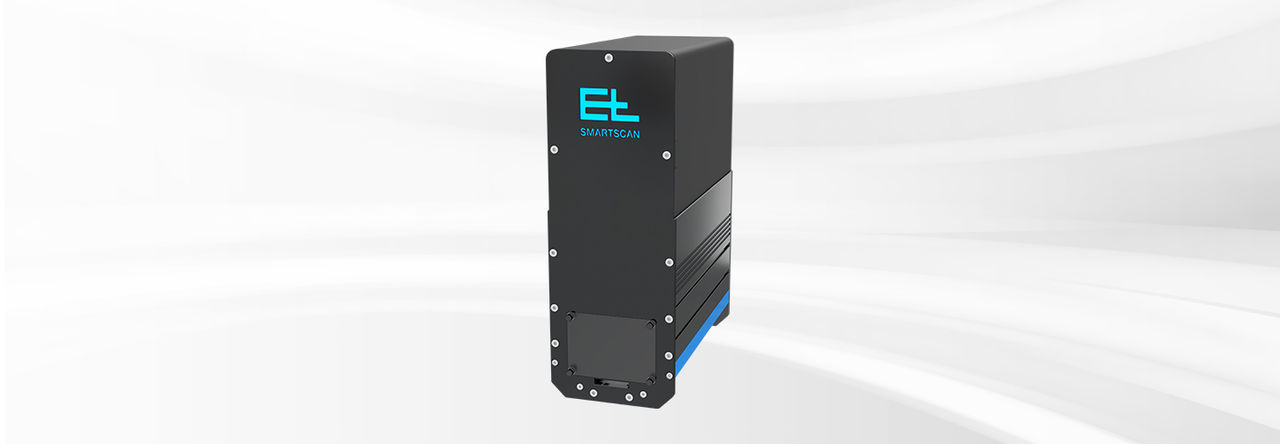

Con SMARTSCAN, Erhardt+Leimer ofrece una solución innovadora que incluso va más allá del 100 %. SMARTSCAN es el primer sistema de inspección al 200 % que ha sido desarrollado especialmente para máquinas de impresión y confección de banda estrecha. Gracias a la inspección al 200 %, se detectan de forma aún más fiable errores de impresión, daños en el material y etiquetas erróneas. SMARTSCAN no solo puede utilizarse para el control de calidad en el mercado de las etiquetas, sino también para la comprobación en otras aplicaciones de impresión, como la impresión de envases. También se pueden realizar comprobaciones de materiales homogéneos no impresos, como el papel o la lámina.

SMARTSCAN: Inspección de impresión al 200 %

El sistema SMARTSCAN emplea un procedimiento único de doble toma de imágenes para la inspección. Se toman dos flujos de imágenes en distintos momentos, uno con luz incidente y otro con iluminación de luz transmitida. Cada uno de estos flujos de imágenes se compara con una imagen de referencia propia (golden template) y se comprueba si hay errores.

La ventaja es que, además de los clásicos errores de impresión, también se hacen visibles errores de material, como daños en la etiqueta o en el soporte, restos de retícula, desplazamiento de la posición de troquelado, puntos de pegado o restos/insectos en el reverso de la etiqueta. El sistema también cuenta con una detección de orificios especial para las láminas.

Manejo con un clic

SMARTSCAN se configura con solo un clic de tecla y está listo para la inspección de inmediato. Todos los parámetros necesarios se almacenan automáticamente para que no sea necesaria ninguna otra intervención manual. Gracias al concepto de manejo automatizado único en su tipo en el mercado, el usuario apenas necesita dedicarle tiempo y el operador puede concentrarse en su trabajo específico.

Escríbanos Esperamos recibir su mensaje.

Tratamiento
*Campo obligatorio

Solicitar descargas disponibles

Le enviaremos inmediatamente toda la documentación disponible sobre los componentes y sistemas.

*Campo obligatorio
Loading

Información sobre el sistema

  • Sistema de cámara para la inspección al 200 % en máquinas impresoras y de confección en el área de etiquetas y bandas estrechas
  • Detección fiable de errores gracias al concepto especial de iluminación LED
  • Adecuado tanto para etiquetas de papel como también para etiquetas transparentes y clear-on-clear, así como láminas brillantes
  • Clasificación de errores, como errores en etiqueta, resto de retícula, empalme, marcador, error de impresión, agujero
  • Sencilla integración del sistema (no se necesitan técnicos externos)
  • Concepto de manejo rápido y que ahorra tiempo (configuración con 1 tecla)

Dos versiones para aplicaciones especiales

  • SMARTSCAN 4K:
    mayor resolución para detectar los defectos de manera aún más detallada
  • SMARTSCAN UV :
    para inspeccionar tintas fluorescentes, lacas y otras aplicaciones UV
Otras funciones
  • Report Manager: informe en PDF para documentar los rodillos inspeccionados
  • Comparación de PDF: comparación de la imagen de referencia de la cámara (plantilla dorada) con la plantilla de impresión en PDF para detectar errores en la plancha de impresión, planchas de impresión mal seleccionadas o para comprobar idiomas y juegos de caracteres extranjeros
  • Inspección de superficies: para la inspección de materiales no impresos
  • Función de almacenamiento de imágenes: almacenamiento de áreas de imagen de libre elección
  • Función de medición de distancias: medición en línea de distancias, posiciones, longitudes de repetición o la anchura de la banda
  • Módulo de agujeros de alfiler: para detectar mejor los defectos de agujeros de alfiler gracias a una tecnología de inspección especial del 200 %
  • Módulo de códigos: para leer códigos de barras y códigos 2D
  • Y mucho más...
Anchura de banda en mm180 mm & 265 mm / 350 mm / 470 mm / 510 mm & 560 mm / 660 mm / 680 mm & 790 mm
Campo de visión en mm190 mm (7") & 275 mm (10") / 360 mm (14") / 480 mm (18") / 520 mm (20") & 570 mm (22") / 670 mm (26") / 690 mm (27") & 770 mm (30")
Unidad de cámara (LxBxH)330,8 x 154 x 418,3 mm / 430,8 x 154 x 418,3 mm / 530,8 x 154 x 418,3 mm / 630,8 x 154 x 418,3 mm / 730,8 x 154 x 418,3 mm / 830,8 x 154 x 418,3 mm
Velocidad máximahasta 600 m/min (dependiendo de la configuración del sistema)
Desplazamiento máx. de banda±10 mm
Resolución de la cámarahasta 12 Mpx. (dependiendo de la configuración del sistema)
ChipRGB (color)
Gama de longitud de onda de radiación UVLedes de 365-370 nm (solo para iluminación UV)
Interfaz de la cámaraEthernet/USB-3
Sistema operativoWindows 10 IoT Enterprise LTSC
MonitorPantalla táctil LED de 22" (resolución HD)
Conexión del monitorDisplayPort
Tensión de servicio100-240 V CA, 50-60 Hz
Consumo de corriente3,5 A
Rango de temperatura+0 °C a +45 °C
Temperatura de transporte y almacenaje-30 °C a +70 °C (no condensante)
Clase de protecciónIP 20
Tensión para entradas/salidas24 V CC
Consumo máx. de corriente de las salidas50 mA
Tipos de errores (ejemplos)Falta de etiquetas, errores de impresión, errores de color, errores de registro, errores de troquelado, insectos, orificios, errores de códigos de barras (1D + 2D), errores de distancia, errores de pintura y UV, errores en los RFID, etc.
Tipos de materialPapel, láminas (transparentes, clear-on-clear, láminas brillantes, opacas)

"Somos líderes en el mercado de la automatización y la garantía de calidad, y establecemos estándares en impresión, extrusión y conversión.

Gracias a nuestro nuevo concepto de conexión en red, hemos alcanzado el siguiente nivel de automatización".




Dirk Schröder

 jefe de ventas para los mercados de

 papel, láminas y mercados especiales

Dr. Michael Proeller

El concepto de seguridad

Una gran ventaja para la seguridad informática y de los sistemas: con el concepto de seguridad SMARTSCAN, incluso en caso de corte de energía, ataques de virus, manipulación selectiva o errores de manejo, no hay riesgo de que se pierdan los datos o que el SMARTSCAN deje de funcionar. El sistema operativo, el software SMARTSCAN y los datos del sistema se encuentran en la partición C del PC del SMARTSCAN, protegida contra escritura, a fin de garantizar que los datos estén a salvo. Solo se puede escribir en la partición D, que contiene los parámetros del sistema, los datos de los pedidos y los registros de los rollos. Si es necesario, se puede recuperar el estado original en segundos reiniciando el SMARTSCAN. Para hacerlo, no es necesario apagar el sistema operativo. Este concepto de seguridad hace que el SMARTSCAN sea muy robusto y fiable.
