Etiketleme pazarındaki yüksek talepler nedeniyle, baskı sırasındaki tipik hataları tespit etmek için %100 denetim sistemleri giderek daha önemli hale gelmektedir.. Yüksek kalite standartları, birçok alanda %100 denetimden geçmemiş ürünlerin son müşteriye ulaşmasına izin verilmediği anlamına gelmektedir. Bu engel, birçok matbaa için büyük bir zorluk teşkil etmektedir.
SMARTSCAN ile Erhardt+Leimer, %100'ün de ötesine geçen yenilikçi bir çözüm sunuyor. SMARTSCAN, dar hat baskı ve terbiye makineleri için özel olarak geliştirilmiş ilk %200 denetim sistemidir. %200 kontrol sayesinde baskı hataları, malzemedeki hasarlar ve yanlış etiketler daha da güvenilir bir şekilde tespit edilir. SMARTSCAN sadece etiketleme pazarında kalite güvencesi için değil, aynı zamanda ambalaj baskısı gibi diğer baskı uygulamalarının test edilmesi için de kullanılabilir. Kağıt veya folyo gibi baskısız, homojen malzemeleri test etmek de mümkündür.

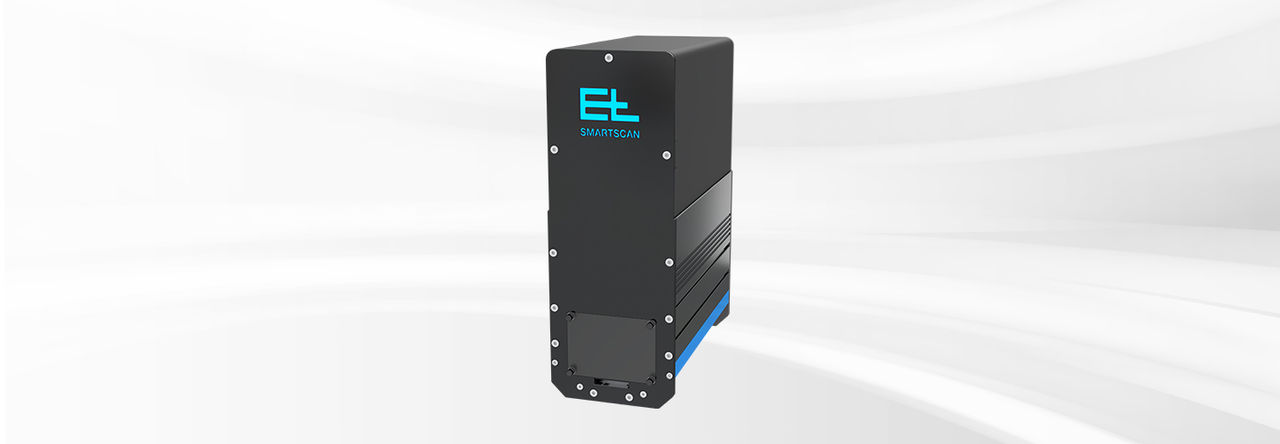

SMARTSCAN - %200 Baskı muayenesi
SMARTSCAN, muayene için benzersiz, ikili bir çekim yöntemi kullanır. Bu yöntemde, zaman aralıklı olarak bir kez düşen ışık aydınlatma ve paralel olarak geçen ışık aydınlatma ile iki adet görüntü akışı çekilir.. Bu çekilen görüntü akışlarının her biri kendine ait bir referans görüntü (Golden Template) ile karşılaştırılır ve hataların olup olmadığı kontrol edilir..
Bunun avantajı, klasik baskı hatalarının yanından örneğin etiketteki ve taşıyıcı malzemedeki hasarları, matris kalıntılarının, zımba pozisyonunda kayma, yapıştırma yerleri veya etiketin arka tarafında kalıntılar/böcekler gibi malzeme hatalarını da görülür hale getirmesidir. Folyolar için ayrıca özel bir delik algılama da vardır.
Tek tıkla kullanım
SMARTSCAN'in kurulumu sadece tek bir düğmeye tıklayarak gerçekleştirilir ve sistem hemen muayene için hazırdır. Gerekli tüm parametreler otomatik olarak kaydedildiğinden herhangi bir manuel müdahaleye gerek yoktur. Pazar genelinde benzersiz olan bu otomatik kullanım konsepti sayesinde kullanıcının neredeyse hiç zaman harcamasına gerek yoktur ve esas işine odaklanabilir.
- Açıklama
- Teknik veriler
- Baskı ve son işlem makinelerinin etiket ve dar ürün hattı alanında %200 muayene için kamera sistemi
- Özel LED aydınlatma konsepti sayesinde daha güvenli hata tespiti
- Hem kağıt etiketler hem de saydam ve clear-on-clear etiket ve parlak folyolar için uygundur
- Yanlış etiket, ızgara artığı, ekleme, bayrak, baskı hatası, delik
- Sisteme kolay sistem entegrasyon (harici teknisyen çağırmaya gerek yok)
- Zaman tasarruflu ve hızlı kullanım konsepti (1 düğmeyle kurulum)
- SMARTSCAN 4K – Daha da detaylı hata algılama için daha yüksek çözünürlük
- SMARTSCAN UV – Floresan mürekkeplerin, kaplamaların ve diğer UV uygulamalarının muayenesi için
Diğer fonksiyonlar
- Report Manager – Denetlenen ruloların dokümantasyonu için PDF raporu
- PDF karşılaştırması - Baskı kalıbındaki hataları, yanlış seçilmiş baskı kalıplarını tespit etmek veya yabancı dilleri ve karakter setlerini kontrol etmek için kamera referans görüntüsünün (altın şablon) PDF baskı şablonuyla karşılaştırılması
- Yüzey denetimi - Baskısız malzemelerin muayenesi için
- Görüntü kaydetme fonksiyonu - Serbestçe seçilebilen görüntü alanlarının kaydedilmesi
- Mesafe ölçüm fonksiyonu - Mesafelerin, pozisyonların, tekrar uzunluklarının veya hat genişliğinin hat içi ölçümü
- İğne deliği modülü - Özel %200 muayene teknolojisi sayesinde iğne deliği kusurlarının daha iyi tespit edilmesi için
- Kod modülü - Barkodları ve 2D kodları okumak için
- Ve daha çok fazlası...
| Ürün genişliği (mm) | 180 mm & 265 mm / 350 mm / 470 mm / 510 mm & 560 mm / 660 mm / 680 mm & 790 mm |
| Görüş alanı (mm) | 190 mm (7") & 275 mm (10") / 360 mm (14") / 480 mm (18") / 520 mm (20") & 570 mm (22") / 670 mm (26") / 690 mm (27") & 770 mm (30") |
| Kamera ünitesi LxBxH | 330.8 x 154 x 418.3 mm / 430.8 x 154 x 418.3 mm / 530.8 x 154 x 418.3 mm / 630.8 x 154 x 418.3 mm / 730.8 x 154 x 418.3 mm / 830.8 x 154 x 418.3 m |
| Maks. hız | 600 m/dakikaya kadar (sistem konfigürasyonuna bağlı) |
| Maks. ürün hattı kayması | ±10 mm |
| Kamera çözünürlüğü | 12 MP'ye kadar (sistem konfigürasyonuna bağlı) |
| Çip | RGB (Renk) |
| UV ışınları dalga boyu aralığı | 365-370 nm LED'ler (sadece UV aydınlatmada) |
| Kamera arabirimi | Ethernet/USB-3 |
| İşletim sistemi | Windows 10 IoT Enterprise LTSC |
| Ekran | 22" LED dokunmatik ekran (HD çözünürlük) |
| Ekran bağlantısı | DisplayPort |
| İşletme gerilimi | 100-240 V AC, 50-60 Hz |
| Akım çekişi | 3.5 A |
| Sıcaklık aralığı | +0 °C ile +45 °C arası |
| Taşıma ve depolama sıcaklığı | -30 °C ila +70 °C (çiylenmesiz) |
| Koruma sınıfı | IP 20 |
| Girişler/çıkışlar için gerilim | 24 V DC |
| Çıkışların çektiği maks. akım | 50 mA |
| Hata türleri (Örnekler) | Eksik etiketler, baskı hataları, renk hataları, register hataları, zımba hataları, böcekler, delikler, barkod hataları (1D + 2D), mesafe hataları, UV ve boya hataları, RFID´lerin içindeki hatalar vs. |
| Malzeme türleri | Kağıt, folyo (şeffaf, clear-on-clear, parlak folyo, opak) |
RFID etiketleri birkaç katmandan oluşur. Anten ve çip orta katmanda yer aldığından, %100 inceleme, yani tek bir görüntü akışının kaydedilmesi yeterli değildir.
Paralel kayıt prosedürü ile SMARTSCAN %200 denetimi sayesinde, yüzey kontrolünün yanı sıra, RFID inlay de geçirgen ışık aydınlatması ile anten kopuklukları, etiketteki inlay'in yanlış konumlandırılması veya inlay'in kendisinin hasar görmesi gibi hatalar açısından kontrol edilebilir.
RFID konum izleme
Sistem, kontrast değerlerine göre anteni otomatik olarak tanır. Tanımlanmış ayar değerleri ile izin verilen sapma aralığı hem rayın ilerleme yönünde hem de rayın enine ayarlanabilir. Belirtilen tolerans aşılırsa, sistem bunu hata olarak değerlendirir ve buna göre tanımlar.
RFID etiketlerinin baskı görüntüsü denetimi
Baskılı RFID etiketleri için SMARTSCAN RFID, baskı ve malzeme yüzeyindeki hataları da güvenilir bir şekilde tespit etmek için mükemmel bir sistemdir. Bu durumda tipik hatalar arasında renk değişiklikleri, kirlenmeler veya baskı görüntüsündeki hatalar sayılabilir.
RFID inlay baskı görüntüsüyle örtülüyorsa, SMARTSCAN RFID, inlayin konumunu yine de algılayıp kontrol etmeyi mümkün kılan özel bir çözüm sunar.
Özel işlevler
Değişken Kodlar
QR kodları veya barkodlar gibi değişken kodların serileştirilmesi mümkündür. Sistem bir fotoğraf oluşturur, değişken kodu tanır, okur ve sonuçları arşivler. Kodları çözülmüş değişken kodlar, referans listeleri veya dijital olarak verilen çip verileriyle karşılaştırılarak yinelenenler kontrol edilebilir.
Optik karakter tanıma (OCR)
Sistem metin ve rakamları okur, bunları kontrol eder ve sonuçları CSV dosyaları olarak dışa aktarabilir.
"Otomasyon ve kalite güvence alanlarında pazar lideri olarak ekstrüzyon ve dönüştürme işlemlerinde standartları belirliyoruz. Yeni bağlantı konseptimizle otomasyonda bir sonraki seviyeye ulaştık."
Dirk Schröder, Kağıt / Folyo / Özel Pazarlar Satış Sektörü Yöneticisi
SMARTSCAN Videoları – Uzmanlarımızdan
Kolay kurulum: SMARTSCAN ile baskı denetimini kolaylaştırın
Ekibinizin zamanını meşgul etmeyen bir denetim sistemi mi arıyorsunuz?
SMARTSCAN, hızlı ve kolay bir başlangıç için sezgisel bir kullanıcı arayüzü ve otomatik sistem yapılandırması sunarak operatörlerin asıl işlerine zaman ayırmalarını sağlar!
Temel Avantajlar:
- Basit kullanım
- Otomatik kurulum
- Saniyeler içinde denetime hazır
Hedef odaklı kusur analizi: SMARTSCAN yalnızca gerçekten aradığınız kusurları bulur
Gerçekten önemli olan şeylere odaklanın! SMARTSCAN'ın kusur sınıflandırma özelliği, üretim sürecinizle ilgili kusurları akıllıca filtreleyerek yalnızca bunları görüntüler. Bu akıllı filtreleme özelliği sayesinde zamandan tasarruf edin ve verimliliğinizi artırın.
Temel Avantajlar:
- Otomatik kusur sınıflandırma
- Esnek sınıflandırma ayarları
- Ayrıntılı analiz içeren canlı görüntüleme
- Daha düşük hurda oranları
Yerleşik kod doğrulama ve gelişmiş kalite kontrol
Günümüzün veri odaklı dünyasında, etiketlerdeki 1D veya 2D kodların bütünlüğünü sağlamak, sorunsuz ürün tanımlama, takip ve izlenebilirlik açısından hayati önem taşır. SMARTSCAN’ın otomatik kod doğrulama çözümü, şirketlerin özellikle seri kodlarda baskı doğruluğunu garanti etmesini sağlar ve maliyetli şikayet riskini ortadan kaldırır.
Temel Avantajlar:
- Otomatik kod okuma ve doğrulama
- Kapsamlı kusur tespiti ve yinelenen kodların tanımlanması
- Statik ve dinamik kodların kontrolü
- Referans listeleriyle karşılaştırma için otomatik belge oluşturma
SMARTSCAN'ın ölçüm çözümleriyle hassas sonuçlar elde edin
Hassas ölçümler, ürünlerin doğru hizalanmasını sağlamak, sonraki işleme aşamalarında otomasyon ekipmanlarıyla uyumluluğu garanti etmek ve endüstri standartlarına uymak için hayati önem taşır. SMARTSCAN'ın geniş ölçüm çözümleri yelpazesi, işletmelere ihtiyaç duydukları doğruluk ve güvenilirliği sağlar; ayrıca RFID etiket üreticileri için özel bir yerleştirme kontrolü de sunar.
Temel Avantajlar:
- Kesim kenarından etiket kenarına ölçüm
- Rulo genişliği ölçümü
- RFID konum ölçümü
- İğne deliği boyutu ölçümü
SMARTSCAN'ın %200 denetim teknolojisi: Gizli kusurları ortaya çıkarma
Geleneksel baskı denetim yöntemleri, ürünün işlevselliğini ve markanın itibarını tehlikeye atabilecek ince malzeme veya baskı kusurlarını sıklıkla tespit edememektedir. SMARTSCAN'ın devrim niteliğindeki %200 denetim teknolojisi, kusur tespitini yepyeni bir düzeye taşıyarak en zor fark edilen kusurların bile tespit edilip ortadan kaldırılmasını sağlar.
Temel Avantajlar:
- Çift görüntü akışı ile güvenilir kusur tespiti
- Daha iyi bir genel bakış için kusur sınıflandırması
- En üst düzeyde iğne deliği kusur tespiti
- Özel RFID konum izleme
- Yanlış pozitiflerin azaltılması ve denetim doğruluğunun artırılması
BT ve sistem güvenliği için büyük bir artı: SMARTSCAN güvenlik konsepti ile elektrik kesintisi, virüs saldırıları, hedef odaklı manipülasyon veya kumanda hataları durumunda da verilerin kaybolma veya SMARTSCAN'in çalışmama riski yoktur. İşletim sistemi, SMARTSCAN yazılımı ve sistem verileri SMARTSCAN PC'nin salt okunur C bölümündedir ve bu sayede güvendedir. Yalnızca sistem parametreleri, sipariş verileri ve rulo raporlarının bulunduğu D bölmesine yazmak mümkündür. Gerekirse SMARTSCAN yeniden başlatılarak saniyeler içinde başlangıç durumu geri yüklenebilir. Bunun için işletim sistemini kapatmaya gerek yoktur. Bu güvenlik konsepti, SMARTSCAN'i son derece sağlam ve güvenilir hale getirir.
