Función

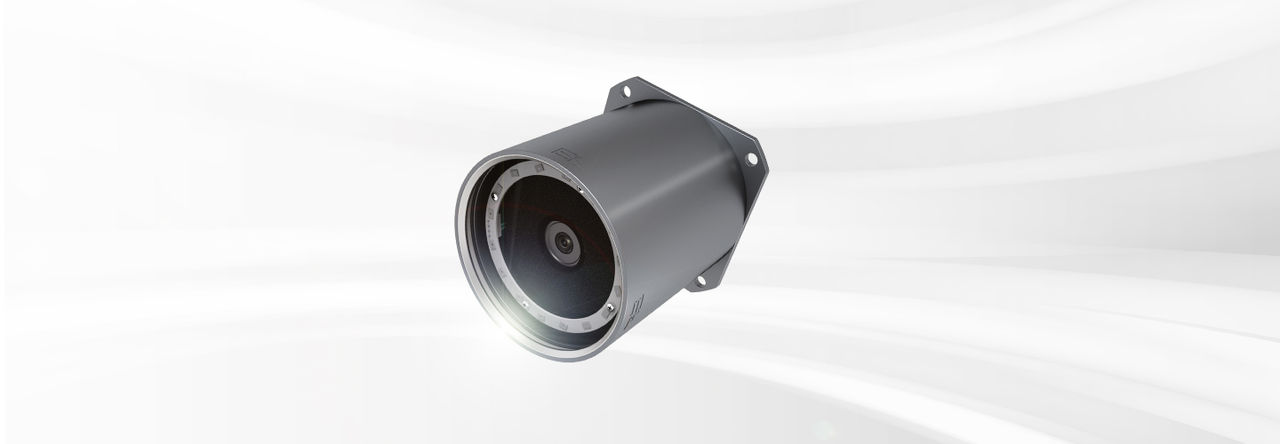

Una cámara de matriz con iluminación LED integrada para luz incidente, registra sin contacto la densidad de hilos o puntos de una banda en movimiento. Un regulador compara el valor real con el valor nominal configurado y emite un valor nominal de velocidad adecuado al rodillo de encogimiento. Como la cámara no se puede montar inmediatamente después del rodillo de encogimiento debido al espacio disponible, es posible comprobar la densidad de malla/hilo, pero no regularla. Después del proceso hay otra cámara para controlar la densidad de hilo/malla y ajustar automáticamente el valor nominal en la entrada.
Área de aplicación
Los Sistemas de conteo de mallas e hilos se utilizan habitualmente en las siguientes máquinas de la industria textil:
- Máquinas tensoras
- Compactadores
- Sanforizadoras
Aplicación
Para el registro preciso de la densidad de hilos y puntos, es indispensable que la tensión de la banda sea estable en la posición de palpado. La tensión puede mantenerse constante mediante un regulador de posición de rodillo bailarín o una regulación de tensión de banda. Para registrar la densidad de los hilos, la cámara debe montarse en la entrada, debajo del pórtico, delante del rodillo de transporte, en el centro de la anchura de la banda. Para controlar la salida, la cámara debe colocarse delante del último accionamiento de transporte, antes de la plegadora o del rebobinador. En esta posición, la tensión de la banda debe ser lo más baja y constante posible.
Leyenda
| 1 = Cámara de matriz | 2 = Campo de visión | 3 = Campo de visión de zoom | 4 = Rodillo de guía | AB = Anchura de trabajo | p = Densidad de mallas e hilos |
