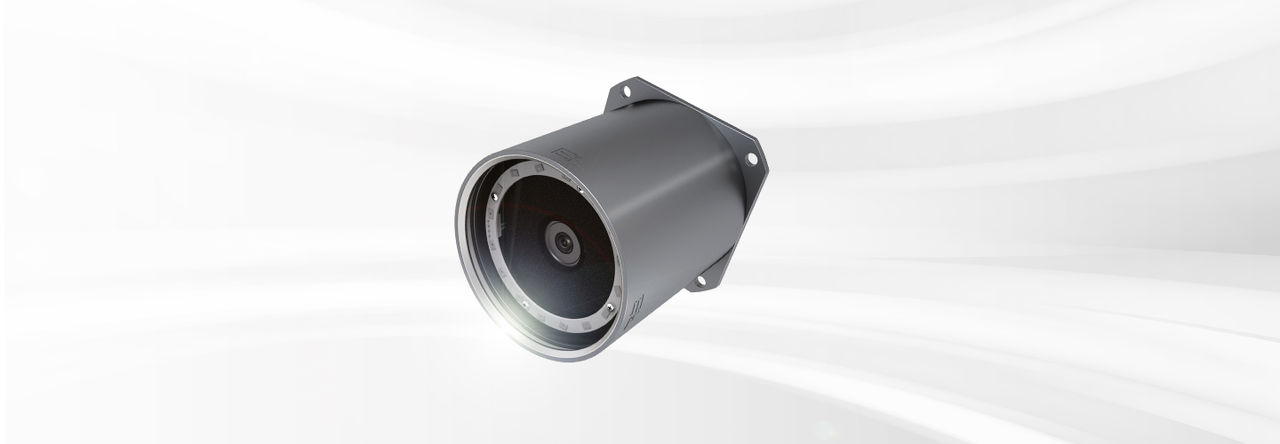

Uma câmera matriz com iluminação de LED integrada para luz incidente detecta sem contato a densidade dos fios e malhas de uma banda em andamento. Um regulador compara o valor real com o valor nominal ajustado e envia um valor nominal de velocidade adequado para o cilindro de encolhimento. Como a câmera não pode ser montada no cilindro de encolhimento devido ao espaço, a densidade da malha/dos fios só pode ser controlada, mas não regulada. Além disso, após o processo há ainda uma outra câmera para controlar a densidade dos fios/da malha e ajustar o valor nominal automaticamente na entrada.
Campo de aplicação
Os sistemas de contagem de fios e da trama são usados normalmente na indústria têxtil para equipar as seguintes máquinas:
- Máquinas tensoras
- Máquinas compactadoras
- Máquinas de sanforização
Aplicação
Para uma detecção precisa da densidade dos fios ou da malha, é obrigatório ter uma tensão de banda constante na posição de detecção. Isso pode ser mantido com uma regulação da posição do cilindro de controle ou de tensão da banda. Para detecção da densidade dos fios, a câmera deve ser montada na entrada abaixo da ponte antes do cilindro de transporte centralizado na largura da banda. Para o controle na saída, a câmera deve ser colocada antes do último acionamento de transporte antes da dobradeira-empilhadeira ou bobinamento. Nesta posição, a tensão da banda deve ser baixa e constante.
Legenda
1 = Câmera matricial | 2 = Margem de visão | 3 = Margem de visão zoom | 4 = Cilindro de guia | AB = Largura de trabalho | p = densidade da malha e do fio |
