Функция

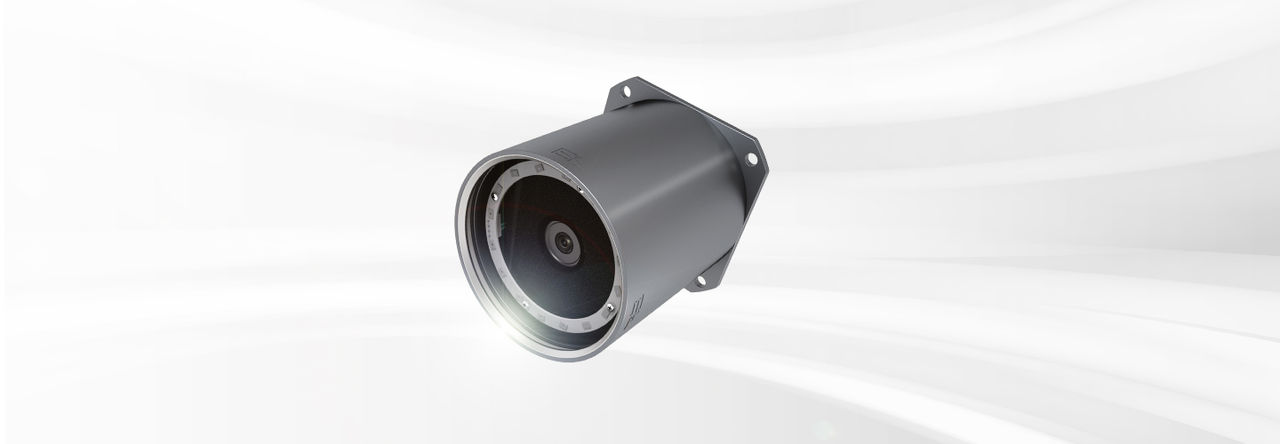

Матричная камера со встроенной светодиодной подсветкой для отраженного света бесконтактно регистрирует плотность нитей и петель движущегося полотна. Регулятор сравнивает фактическое значение с настроенным заданным значением и передает соответствующее заданное значение скорости на усадочный вал. Ввиду монтажных условий камеру невозможно установить за усадочным валом, поэтому плотностью нитей/петель можно только управлять, но не регулировать ее. За этим процессом расположена еще одна камера для контроля плотности нитей/петель и автоматической коррекции заданного значения на входе.
Область применения
Системы подсчета петель и нитей обычно используются в текстильной промышленности на отделочных участках на следующих машинах:
- Ширильные машины
- Тканеусадочные машины
- Санфоризационные машины
Применение
Обязательным условием точной регистрации плотности нитей и петель является постоянное усилие на полотне в точке сканирования. Его можно поддерживать на одном уровне с помощью системы регулирования компенсатора или усилия на полотне. Для регистрации плотности нитей камера должна быть смонтирована под мостом на входе – перед транспортирующим валиком и по центру полотна. Для контроля на выходе камеру размещают перед последним приводом транспортировки перед тканеукладчиком или наматывателем. В этой позиции усилие на полотне должно быть как можно меньшим и постоянным.
Легенда
| 1= матричная камера | 2 = область обзора | 3 = область обзора, увелич. | 4 = направляющий валик | AB = рабочая ширина | p = плотность петель и нитей |
