ELTENS — система измерения и регулирования силы тяги с настраиваемыми датчиками силы
Производители и пользователи машин для обработки и переработки рулонных материалов сегодня сталкиваются со все более высокими требованиями: производственные процессы должны быть еще более быстрыми, но при этом более точными, качество результатов должно weiter steigen, в то время как затраты на персонал, отходы и, прежде всего, время простоя машин должны быть сведены к минимуму. Системы регулирования натяжения рулона от Erhardt+Leimer вносят решающий вклад в выполнение этих требований.
Ассортимент продукции ELTENS
ELTENS — это комплексная система для измерения, мониторинга и регулирования натяжения полотна.
Благодаря большому выбору датчиков силы, подходящих для конкретного применения и производственных требований, а также их комбинации с усилителями и регулирующими устройствами, вы получаете полный пакет, который решает все ваши проблемы с натяжением полотна, а также улучшает и гарантирует качество и количество продукции.
Функции ELTENS вкратце:
- Индивидуальная настройка для любого промышленного применения
- Тип и диапазон измерения датчиков силы оптимально подбираются в соответствии с требованиями
- В комплект входят такие аксессуары, как соединительные кабели, монтажные адаптеры и шарикоподшипники
- Возможен выбор между аналоговым и цифровым измерительным усилителем
- Возможность установки измерительного усилителя или индикатора измерения в шкафу управления, пульте управления или непосредственно на станке
- Подключение к системам управления заказчика через аналоговые сигналы или через сертифицированный интерфейс полевой шины (EthernetIP, Profinet, UDP)

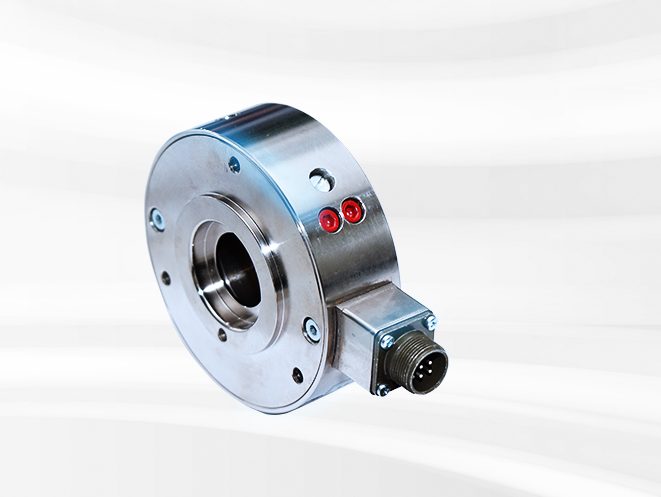

PD 21/22
- 0.05 - 10 kN
- broad web
- steel
- one & both sides
- for all applications
PD 23/24
- 0.1 - 3 kN
- broad web
- stainless steel
- one & both sides
- wet environment
PD 25/26
- 0.1 - 1.5 kN
- broad web
- aluminium
- one & both sides
- for battery industry
PD 27
- 60 kN
- narrow web
- steel
- one side
- single side mount

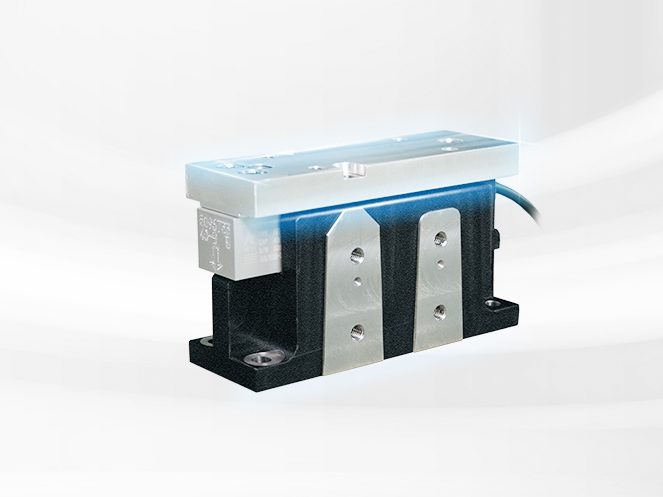

PD 50
- 0.08 - 2.0kN
- broad web
- aluminium
- one & both sides
- easy roller mounting
Датчики силы с фланцем и блоком
PD 21/22
| PD 23/24
| PD 25/26
| PD 27
| PD 50
| |
| Номинальная измерительная сила | 0.05 - 10 кН | 0.1 - 3 кН | 0.1 - 1.5 кН | 60 кН | 0.08 - 2.0 кН |
| ширина реза | широкая полоса | широкая полоса | широкая полоса | узкая дорожка | широкая полоса |
| Материал | сталь | нержавеющая сталь | алюминий | сталь | алюминий |
| Тип отверстия | односторонний и двусторонний | односторонний и двусторонний | односторонний и двусторонний | односторонний | односторонний и двусторонний |
| Применение | для всех приложений | влажная среда | батарейная промышленность | одностороннее крепление | простая установка роликов |
| Дополнительная информация | Дополнительная информация | Дополнительная информация | Дополнительная информация | Дополнительная информация |

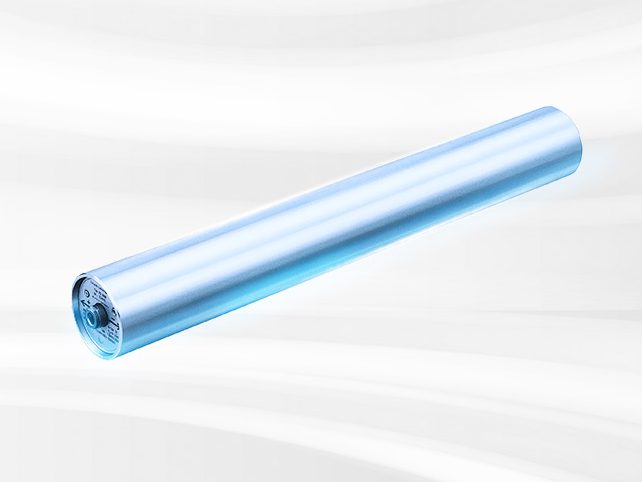

Системы сенсорных валиков
Устройства регулирования и управления
Быстрая экспертная информация и контакты
Request download
Мы будем рады получить Ваше сообщение.
Контролируемое натяжение полотна имеет решающее значение
Как правило, рулонные материалы подаются с рулона на машину, обрабатываются, а затем перематываются. На каждом этапе могут возникать ошибки натяжения полотна, которые могут привести к сбоям в работе и ухудшению качества. Устранение этих источников ошибок и обеспечение постоянного натяжения полотна в процессе производства — это задача систем регулирования натяжения полотна E+L. В зависимости от типа материала, области применения и задачи Erhardt+Leimer предлагает различные системы с новейшими технологиями: для значительного повышения качества и производительности, что окупается.
Натяжение полотна после размотчика
- Недостаточное натяжение полотна приводит к провисанию перед транспортным приводом
- Слишком высокое натяжение полотна может вызвать продольные складки и деформацию текстильного полотна
Натяжение полотна на перемотчике
- Если натяжение полотна при перемотке недостаточное, может произойти телескопирование рулона
- Чрезмерно высокие растягивающие силы повреждают внутренние витки
Решение: непрерывный контур управления
Любая автоматизация контроллера основана на принципе простого контура управления. Даже самые сложные задачи могут быть сведены к этому контуру управления.
«Как лидер рынка в области автоматизации и управления качеством, мы знаем, что точное натяжение полотна в производственном процессе является залогом качества вашей продукции. Точность, надежное измерительное оборудование и передовые технологии — это гарантии успеха, на которые могут рассчитывать все клиенты Erhardt+Leimer».
Dirk Schröder, Руководитель отдела продаж в сфере производства пленки, переработки и специальных рынков
Ваши преимущества с ELTENS
Калькулятор ELTENS
Калькулятор ELTENS — это бесплатный автономный инструмент E+L, предназначенный для помощи в планировании датчиков натяжения полотна. В зависимости от конкретной ситуации установки и требований к измерению натяжения полотна калькулятор ELTENS поможет вам в расчете, определении размеров и выборе подходящих тензодатчиков натяжения полотна E+L.
