Información sobre el sistema

Función

En una regulación de seguimiento, el sensor y la herramienta están montados juntos sobre una guía lineal. El sensor registra la posición de la banda y, con ello, el valor de la posición real de la herramienta.

Este se compara con el valor nominal y se emite como señal de corrección al accionador. La regulación de la posición o del seguimiento hace que la herramienta se desplace siempre a una distancia constante de la referencia de guía.

Área de aplicación

Los reguladores de seguimiento se utilizan cuando procesos como el recubrimiento o el corte deben realizarse a una distancia constante del borde de la banda o de una referencia de guía en la banda.

Aplicación

La máxima precisión de regulación de la posición se obtiene cuando el sensor y la herramienta (limitación de rasqueta) pueden montarse de forma compacta sobre una unidad lineal. El registro del borde se produce siempre delante de la herramienta en la dirección de marcha de la banda.

ELPOSER

Leyenda

1 = Limitación de borde de rasqueta | 2 = Rasqueta | 3 = Unidad lineal | 4 = Sensor de bordes | AB = Ancho de trabajo | L1 = Distancia del borde de la banda al recubrimiento

Sistemas para el guiado de bandas

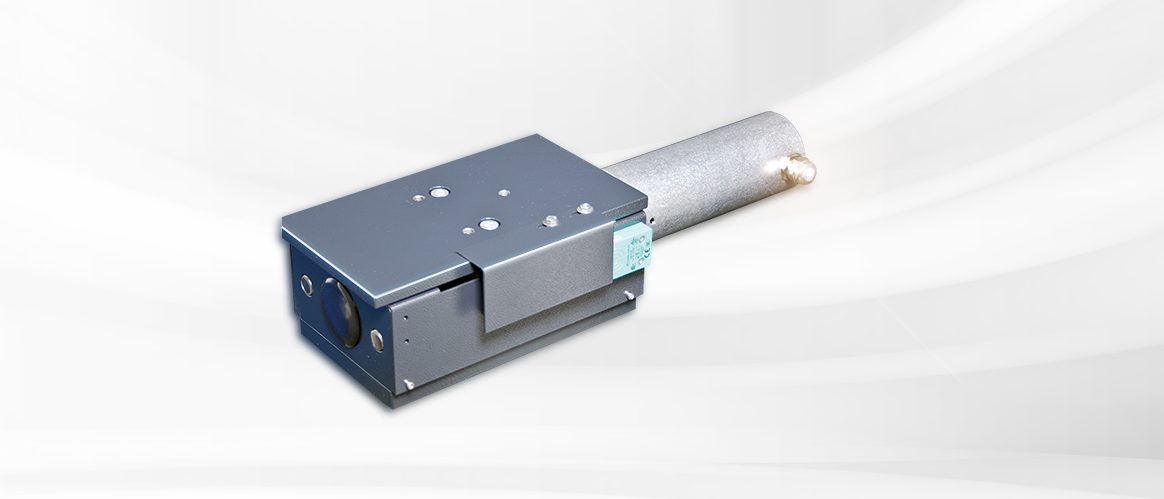

Sistema de guiado lineal VGB14

Sistema de posicionamiento y seguimiento lineal para espátulas, boquillas de aspiración, dispositivos de corte y marcado y elevadores de bordes, diseñado para una carga nominal de 1000 N

Más información

Sistema de guiado lineal VSB50

Sistema de posicionamiento y seguimiento lineal para espátulas, boquillas de aspiración, dispositivo de marcado y corte y elevadores de bordes, para una carga nominal de 250 N

Más información

Sistema de guiado lineal VSB60

Sistema de posicionamiento y seguimiento lineal para espátulas, boquillas de aspiración, dispositivo de marcado y corte y elevadores de bordes, diseñado para una carga nominal de 500 N

Más información

Componentes del sistema

Sensor de borde por ultrasonido PoE FX 42

Sensor de borde por ultrasonido compacto con evaluación digital y un campo de visión de ±3 mm y anchos de horquilla de 30, 60 y 124 mm

Más información

Sensor de borde por ultrasonido PoE FX 52

Sensor de borde por ultrasonido compacto con evaluación digital y un campo de visión de ±10 mm y anchos de horquilla de 30, 60 y 124 mm

Más información

Sensor infrarrojo de borde PoE FR 54

Sensor infrarrojo de borde de acuerdo al principio de la retrorreflexión con un rango de medición de ±10 mm y una resolución de 0,02 mm

Más información

Sensor infrarrojo de banda ancha FR 61

Sensor infrarrojo de banda ancha con rango de medición extendido de 160 mm, 320 mm o 480 mm

Más información

Sensor de banda ancha Blue light PoE FR 65

Sensor de luz transmitida Blue Light con gran rango de medición de 160/320 y 480 mm

Más información

Sensor de líneas de color FE 52

Sensor digital de matriz de color para el registro de líneas y contrastes de color

Más información

Unidad de mando DO 42

Visualización y manejo de sistemas guiadores de bandas con funcionamiento múltiple de hasta 255 bucles de guiado de banda

Más información

Unidad de red de datos DN 40

Unidad de red de datos para la conexión central de todos los componentes en un sistema de guiado

Más información
