Automation & Vision Systems

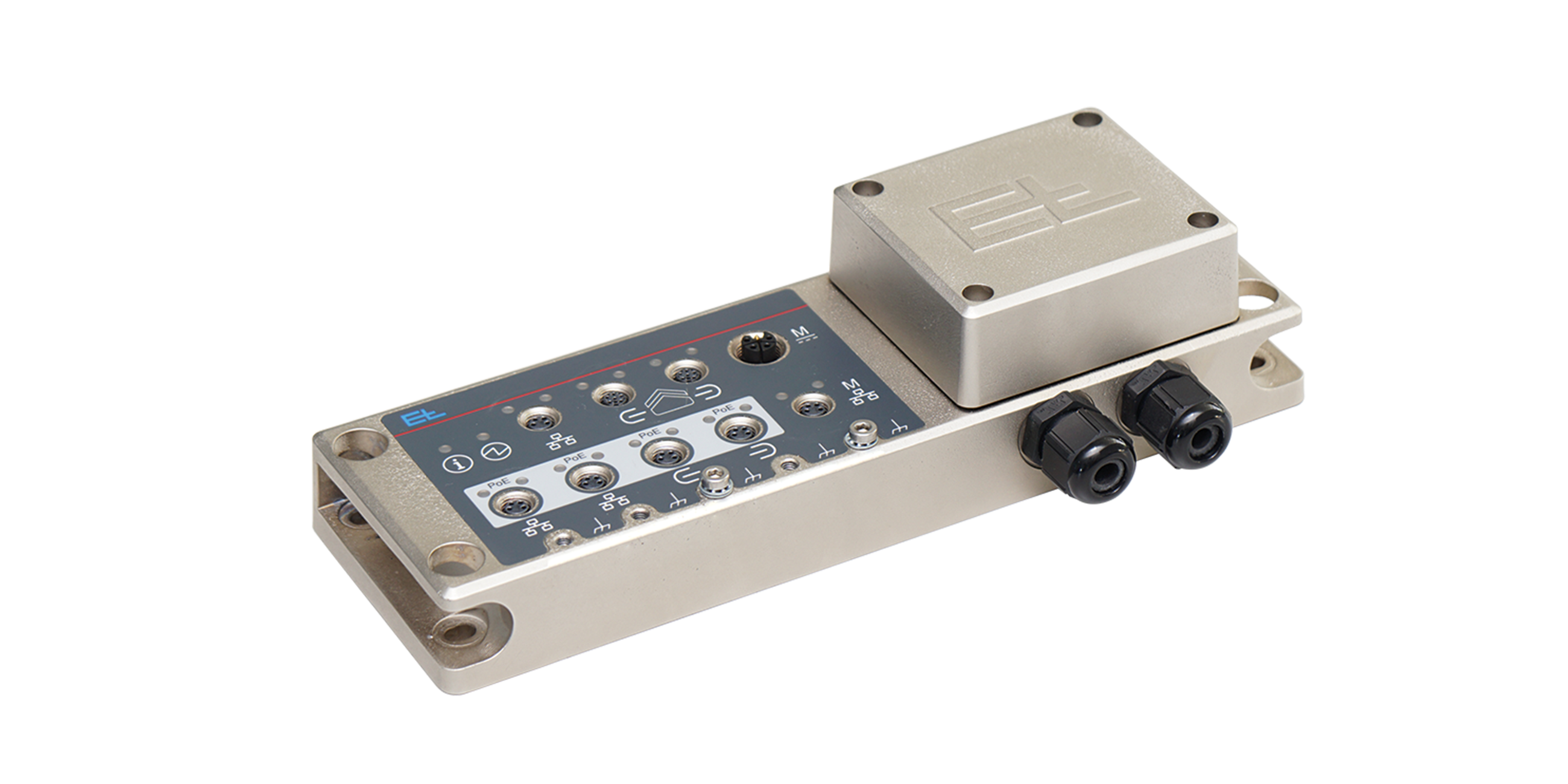

Unidad de red de datos DN 40
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/network-controlling/dn40.jpg
- Descripción
- Datos técnicos
- Unidad de red de datos para la conexión central de todos los componentes en un sistema de guiado
- Conmutador Ethernet inteligente para conectar en red varios sistemas guiadores EL.NET
- Gestión integrada basada en la Web para la sencilla puesta en marcha por medio del navegador
- Enlace sencillo a los sistemas de control del cliente por medio de la interfaz integrada EtherNet/IP o Profinet
- Diseño industrial robusto para el montaje fiable en entornos industriales
- 5 entradas digitales integradas y 1 salida digital (configurable)
| Valor nominal de tensión de servicio | 24 V CC | |
| Rango nominal de tensión de servicio | 20 a 30 V CC (ondulación incluida) | |
| Consumo de corriente | 0,1 A (sin accionamiento de ajuste) | |
| Tensión de servicio 24 V CC | Borne elástico | |
| Tensión de servicio AG 9 | Conector M12, código L | |
| Comunicaciones AG 9 | Conector M8, código D | |
| Conexiones eléctricas | SensorCAN | 2x conectores M8 |
| Sensor PoE | 2x conectores M8 | |
| Red Ethernet | 3x conectores M8 | |
| Entradas digitales | 5x bornes elásticos | |
| (Configurable) | ||
| Salidas digitales | 1 x Abrazadera de resorte | |
| (Configurable) | ||
| Interfaz | Protocolo Ethernet EL.NET | |
| Interfaz de bus de campo opcional | Ethernet UDP | |
| Ethernet IP | ||
| Profinet | ||
| Temperatura ambiental | +10 a +50 °C | |
| Temperatura de almacenaje | -25 a +80 °C | |
| Condiciones ambientales | Seco | |
| Humedad relativa del aire | 15 a 95 % (no condensante) | |
| Certificaciones | Conformidad CE | |
| Certificado NRTL CU 72210743 02 | ||
| Clase de protección | IP 54 | |
| Peso | 1,6 kg |
