Nell'industria meccanica e nell'impiantistica stanno emergendo attualmente delle sfide tecniche molto chiare con l'esigenza di modernizzare, semplificare e standardizzare. Allo stesso tempo, sono richieste estrema elasticità e reazioni rapide per consentire un'implementazione veloce e un alto grado di adattabilità a requisiti in costante evoluzione. Queste esigenze contrastanti, unite alla tendenza dei reparti tecnici a essere sovraccarichi, portano spesso a obiettivi contrastanti durante l'implementazione.
L'azionamento del futuro
In quanto forza motrice essenziale di ogni processo produttivo, la tecnologia di azionamento svolge un ruolo centrale nel conciliare le condizioni tecniche con la realtà quotidiana della produzione. È giunto quindi il momento di trovare risposte e soluzioni per un adattamento rapido, semplice e sicuro delle unità di azionamento. Con EL.MOTION, il suo programma di azionamento all'avanguardia, Erhardt+Leimer raccoglie questa sfida e definisce nuovi standard per l'Industria 4.0.
EL.MOTION per ottimizzazioni misurabili
Der Antrieb für die Zukunft
Die Antriebstechnik als essenzielle Triebfeder jeder Produktion spielt bei der Vereinbarung der technischen Gegebenheiten mit der täglichen Produktionsrealität eine zentrale Rolle. Es ist daher höchste Zeit, Antworten und Lösungen für eine rasche, einfache und sichere Adaption der Antriebseinheiten zu finden. Erhardt+Leimer stellt sich mit seinem hochmodernen Antriebskonzept EL.MOTION dieser Herausforderung und setzt neue Maßstäbe für die Industrie 4.0.
EL.MOTION für messbare Optimierungen
La nostra brochure di rapida consultazione riporta tutte le informazioni sui prodotti EL.MOTION, i dettagli tecnici e le caratteristiche del software. Inoltre saremo lieti di aiutarvi personalmente a trovare il motore giusto per la vostra applicazione.
La brochure su EL.MOTION tratta i seguenti temi:
 | visione d'insieme dell'intero portafoglio prodotti esposizione dettagliata delle funzioni di messa in esercizio e del software panoramica di tutti i dati tecnici & disegni |
La brochure su EL.MOTION tratta i seguenti temi:
| Il portafoglio prodotti in sintesi Caratteristiche del software e della messa in servizio Dati tecnici e disegni |
Scriveteci! Saremo lieti di ricevere il vostro messaggio.
La tecnologia di azionamento EL.MOTION trova applicazione in un ampio spettro di comparti industriali. L'allineamento preciso dei nastri di carta nell'industria della stampa, il trasporto affidabile di merci e la movimentazione di piattaforme mobili sono solo alcuni dei settori in cui vengono utilizzati i motori EL.MOTION. Qui trovate una selezione di industrie:
Il sistema di azionamento EL.MOTION comprende un'ampia gamma di azionamenti sincroni senza riduttore. La gamma di prodotti comprende motori BLDC lineari e rotativi, nonché opzioni di espansione con riduttori e freni di sicurezza.
Azionamenti lineari
I motori lineari AG 72, AG 91, AG 93 e AG 96 sono motori sincroni che offrono precisione e dinamica di regolazione elevate. Sono particolarmente adatti per applicazioni nel lungo periodo e vengono utilizzati, ad esempio, su nastri in movimento per regolare il nastro in stazioni di svolgimento e avvolgimento.
AG 72
| AG 91
| AG 93
| AG 96
| |
| Forza di spostamento nominale | 250 N | 1000 N | 3000 N | 5500 N |
| Velocità di regolazione nominale | 60 mm/s | 60 mm/s | 30 mm/s | 15 mm/s |
| Percorso di regolazione nominale | da ± 6 a ± 50 mm | da ± 25 a ± 100 mm | da ± 50 a ± 200 mm | da ± 50 a ± 200 mm |
| Tensione di esercizio | 24 V DC | 24 V DC | 24 V DC | 24 V DC |
| STO | Non disponibile | Variante disponibile | Variante disponibile | Variante disponibile |
| Dettagli AG 72 | Dettagli AG 91 | Dettagli AG 93 | Dettagli AG 96 |
AG 72
- 250 N
- 60 mm/s
- da ± 6 a ± 50 mm
- 24 V DC
AG 91
- 1000 N
- 60 mm/s
- da ± 25 a ± 100 mm
- 24 V DC
- STO Variante disponibile
AG 93
- 3000 N
- 30 mm/s
- da ± 50 a ± 200 mm
- 24 V DC
- STO Variante disponibile
AG 96
- 5500 N
- 15 mm/s
- da ± 50 a ± 200 mm
- 24 V DC
- STO Variante disponibile
Azionamenti rotativi
Le unità di azionamento rotative AD 11, AD 12 e AD 14 sono motori sincroni ad alta densità di potenza. La regolazione continua della potenza consente l'utilizzo senza riduttori in molte applicazioni. Grazie alla protezione mediante un cuscinetto a due corone di sfere obliquo, sono possibili senza problemi anche carichi assiali elevati. Questo significa che gli azionamenti brushless possono essere collegati direttamente a una macchina senza giunto e possono quindi essere facilmente integrati nelle linee di produzione esistenti.
Inoltre si possono dotare i nostri azionamenti rotativi di estensioni opzionali come freni, riduttori epicicloidali, angolari o ad albero cavo per garantire l'integrazione completa nella vostra applicazione.
AD 11
| AD 12
| AD 14
| |
| Momento nominale | 1,0 Nm | 2,4 Nm | 4,0 Nm |
| Numero di giri nominale | 1000 g/min | 350 g/min | 225 g/min |
| Risoluzione Encoder Multiturn | 12 bit/4096 | 12 bit/4096 | 12 bit/4096 |
| Tensione di esercizio | 24 V DC | 24 V DC | 24 V DC |
| STO | Variante disponibile | Variante disponibile | In preparazione |
| Dettagli AD 11 | Dettagli AD 12 | Dettagli AD 14 |
AD 11
- 1,0 Nm
- 1000 g/min
- 12 bit/4096
- 24 V DC
- STO Variante disponibile
AD 12
- 2,4 Nm
- 350 g/min
- 12 bit/4096
- 24 V DC
- STO Variante disponibile
AD 14
- 4,0 Nm
- 225 g/min
- 12 bit/4096
- 24 V DC
- STO in preparazione
"Con EL.MOTION, Erhardt+Leimer è entrata in una nuova era della tecnologia di azionamento aprendo strade del tutto inedite, da cui trarranno vantaggio sia i nostri clienti di lunga data sia quelli nuovi, operanti in una moltitudine di settori.
Sviluppando azionamenti in proprio, Erhardt+Leimer completa il suo portafoglio prodotti e, grazie alla vasta esperienza acquisita nei settori del monitoraggio e della visualizzazione di nastri, della guida di nastri e della tecnologia degli azionamenti, è ora in grado di offrire una soluzione completa per l'equipaggiamento dei sistemi di produzione dei suoi clienti."
Andreas Heindl
Responsabile di prodotto Tecnologia di azionamento
Funzionalità ed estensioni
Funzione
L'innovazione rivoluzionaria di EL.MOTION sta nel fatto che ora i motori BLDC di questa classe di prestazioni possono essere sostituiti da motori sincroni. Questo offre la possibilità di ottenere l'elevata dinamica e regolabilità tipiche degli azionamenti senza riduttore in un design molto più compatto. Nonostante le dimensioni ridotte, il sistema comprende anche un'elettronica di potenza completamente integrata, con un sistema di trasduttori sicuro anche in caso di interruzione di corrente. I motori possono essere messi in esercizio con qualsiasi browser tramite Web-based-Management. Grazie all'interfaccia Ethernet integrata di serie, con supporto Ethernet UDP/IP, EtherNet/IP e Profinet, tutti gli azionamenti possono essere integrati anche in processi di produzione esistenti e sono ideali per sistemi di Industria 4.0.
Campo d'impiego
Il sistema può essere utilizzato nell'industria per il controllo di posizione, velocità e coppia.
Applicazione
Gli azionamenti BLDC sono progettati per il montaggio con flange. Sono disponibili a scelta anche varianti di riduttori e un freno per l'arresto d'emergenza.
Modello classico di regolatore in cascata, composto da controllore di coppia, di velocità e di posizione. Per ottenere il massimo rendimento possibile, viene utilizzato un modello di controllo vettoriale a commutazione sinusoidale. Un encoder Multiturn integrato consente di trasferire la posizione assoluta del rotore al sistema di controllo del cliente tramite il blocco dati di comunicazione.
La maggior parte degli azionatori EL.MOTION è disponibile anche in versione "Safe Torque Off". Questa funzione di sicurezza, conforme alla norma EN 61800-5-2, è integrata nell'azionamento e disattiva la coppia motrice interrompendo gli impulsi di controllo.
I vantaggi per voi:
- L'architettura a due canali (canale A e canale B) del modulo STO raggiunge così la cat. 3 e il Performance Level d secondo EN ISO 13849-1.
- Sicurezza di personale e impianti
- Tempi di reazione rapidi

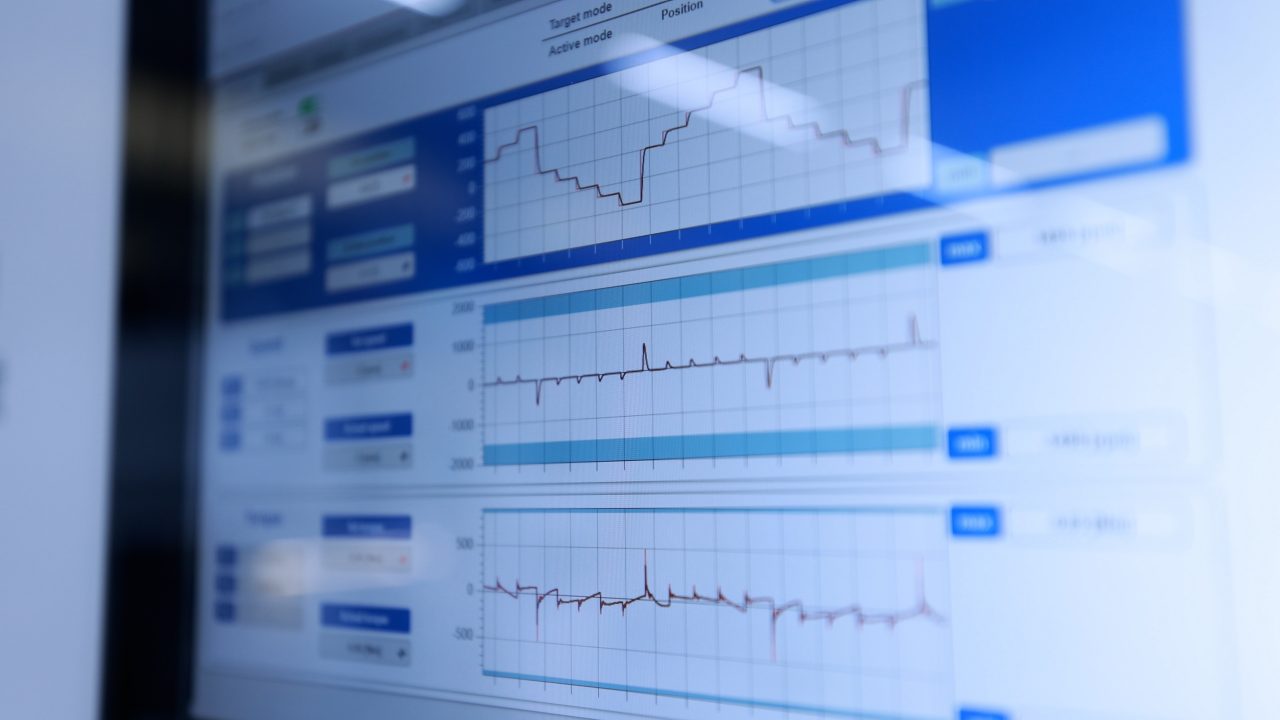

- Web-Based-Management standard in tutti gli azionamenti
- Consente di eseguire le impostazioni e le interrogazioni di stato via Ethernet in qualsiasi browser web standard.
- Connettività aperta: accesso tramite Ethernet UDP/IP o protocolli standard certificati come EtherNet/IP, Profinet e POWERLINK
- Richiede un indirizzo IP per ogni azionamento della rete ai fini dell'integrazione
- Parametrizzazione e messa in esercizio intuitiva attraverso Web-based-Management
- Monitoraggio completo di tutti i parametri rilevanti
- Messa in esercizio guidata e semplice con ottimizzazione delle applicazioni di azionamento in pochi secondi
- Avvio con un solo clic dell'identificazione automatica del sistema (ASI)
- Adattamento automatico e ottimizzato dei parametri all'applicazione
- Impostazioni di regolazione con una distanza sufficiente dal limite di stabilità grazie al rilevamento per risonanza
- Elevata stabilità e qualità nel controllo del movimento
Offriamo una serie di estensioni opzionali che consentono un'integrazione ancora migliore degli azionamenti rotativi nella vostra applicazione:
- riduttori epicicloidali
- riduttori angolari
- riduttori ad albero cavo e pieno
- sistema di sicurezza modulare
