혁신 드라이브 기술 EL.MOTION

현재 기계 및 설비 분야에서 가장 눈에 띄는 기술적 도전 과제로 현대화에 대한 필요성, 단순화 및 표준화를 들 수 있습니다. 이와 동시에 뛰어난 유연성 및 신속한 대응, 즉 빠르게 변화하는 환경 및 엄격한 요건에 대한 높은 적응력 및 신속한 전환이 요구됩니다. 이런 서로 상충되는 요건들 및 그 결과로 기술 부서에 부과되는 과부하는 기술 구현 시 빈번하게 딜레마로 나타납니다.

미래지향적 드라이브

거의 모든 생산 현장에서 필수적으로 적용되는 드라이브 기술은 생산 현장의 현실과 기술적 여건을 고려한 솔루션을 개발하는데 있어 핵심적인 역할을 수행합니다. 따라서 드라이브 유닛의 빠르고 간단하며 안전한 어댑테이션을 위한 솔루션을 찾는 것은 시급한 도전 과제입니다. Erhardt+Leimer에서는 이런 도전 과제에 대응하고자 첨단 드라이브 컨셉 EL.MOTION을 개발하였으며 인더스트리 4.0의 새로운 기준을 제시합니다.

측정 가능한 최적화를 위한 EL.MOTION

Der Antrieb für die Zukunft

Die Antriebstechnik als essenzielle Triebfeder jeder Produktion spielt bei der Vereinbarung der technischen Gegebenheiten mit der täglichen Produktionsrealität eine zentrale Rolle. Es ist daher höchste Zeit, Antworten und Lösungen für eine rasche, einfache und sichere Adaption der Antriebseinheiten zu finden. Erhardt+Leimer stellt sich mit seinem hochmodernen Antriebskonzept EL.MOTION dieser Herausforderung und setzt neue Maßstäbe für die Industrie 4.0.

EL.MOTION für messbare Optimierungen

다양한 적용 분야를 위한 솔루션

드라이브 기술 EL.MOTION는 폭넓은 산업 분야에 사용할 수 있습니다. 인쇄 산업에서 종이 웹의 정밀한 정렬, 신뢰성 있는 제품 운빈 및 모바일 플랫폼의 동작은 EL.MOTION 모터가 사용되는 다수의 산업 분야 중 일부에 불과합니다. 아래에서 원하는 산업 분야를 선택할 수 있습니다:

Branchen

EL.MOTION 제품

드라이브 시스템 EL.MOTION에는 다양한 기어리스 동기 드라이브가 포함되어 있습니다. 제품 포트폴리오에는 리니어 및 로터리 BLDC 모터 및 기어와 안전 브레이크를 통한 확장 가능성이 포함됩니다.

리니어 드라이브

리니어 드라이브 유닛 AG 72, AG 91, AG 93 및 AG 96은 우수한 제어 정확도 및 제어 속도를 자랑하는 동기 모터입니다. 이 유닛은 특히 장시간 사용에 적합하며 예를 들어 웹 구동 중에 언와인더 및 리와인더에서 웹 가이딩을 위해 사용됩니다.



AG 72

AG 91

AG 93

AG 96

정격 조절력

250 N

1000 N3000 N5500 N
정격 컨트롤 속도

60 mm/s

60 mm/s30 mm/s15 mm/s
정격 조절거리

± 6 ~ ± 50 mm

± 25 ~ ± 100 mm± 50 ~ ± 200 mm± 50 ~ ± 200 mm
운전 전압

24 V DC

24 V DC24 V DC24 V DC
STO 사용 불가다른 버전 존재함다른 버전 존재함다른 버전 존재함


AG 72로 이동AG 91로 이동AG 93로 이동AG 96로 이동

AG 72

  • 250 N
  • 60 mm/s
  • ± 6 ~ ± 50 mm
  • 24 V DC



AG 91

  • 1000 N
  • 60 mm/s
  • ± 25 ~ ± 100 mm
  • 24 V DC
  • STO 다른 버전 존재함

AG 93

  • 3000 N
  • 30 mm/s
  • ± 50 ~ ± 200 mm
  • 24 V DC
  • STO 다른 버전 존재함

AG 96

  • 5500 N
  • 15 mm/s
  • ± 50 ~ ± 200 mm
  • 24 V DC
  • STO 다른 버전 존재함

로터리 드라이브

로터리 드라이브 유닛 AD 11, AD 12 및 AD 14는 높은 출력 밀도의 동기 드라이브입니다. 무단 출력 조절 기능으로 인해 다양한 적용 분야에서 기어리스 드라이브를 사용할 수 있습니다. 2열 앵귤러 볼 베어링을 통한 안전 기능으로 인해 높은 축 부하도 아무런 문제 없이 가능합니다. 이를 통해 브러시리스 드라이브를 커플링 없이 직접 기계에 연결할 수 있으며 따라서 기존 생산 라인에 간단하게 통합이 가능합니다.

이외에도 당사 로터리 드라이브에는 귀사 어플리케이션에 대한 완전한 통합을 보장하기 위해 브레이크, 유성기어, 앵귤러 기어 또는 중공 샤프트 기어와 같은 확장 옵션을 탑재할 수 있습니다.



AD 11

AD 12

AD 14

정격 토크

1,0 Nm

2,4 Nm4,0 Nm
정격 속도

1000 1/min

350 1/min225 1/min
멀티턴 인코더 해상도

12 bit/4096

12 bit/409612 bit/4096
운전 전압

24 V DC

24 V DC24 V DC
STO다른 버전 존재함다른 버전 존재함준비 중


AD 11로 이동AD 12로 이동AD 14로 이동

AD 11

  • 1,0 Nm
  • 1000 1/min
  • 12 bit/4096
  • 24 V DC
  • STO 다른 버전 존재함

AD 12

  • 2,4 Nm
  • 350 1/min
  • 12 bit/4096
  • 24 V DC
  • STO 다른 버전 존재함

AD 14

  • 4,0 Nm
  • 225 1/min
  • 12 bit/4096
  • 24 V DC
  • STO 준비 중

상세 정보 및 연락처

당사 브로슈어에서는 EL.MOTION 제품에 대한 모든 정보, 기술적 세부 사항 및 소프트웨어 기능을 한눈에 확인할 수 있습니다. 귀사의 어플리케이션에 적합한 모터를 선정하는데 도움이 필요하시다면 언제든지 연락주시기 바랍니다.

preview el.motion brochure

EL.MOTION 브로슈어에는 다음 내용이 수록되어 있습니다:


한눈에 보는 완전한 제품 포트폴리오

시운전 & 소프트웨어 기능에 대한 포괄적 이해

모든 기술 데이터 & 도면에 대한 개요

EL.MOTION 브로슈어에는 다음 내용이 수록되어 있습니다:


제품 포트폴리오 한눈에 보기

커미셔닝 및 소프트웨어

기술 데이터 및 도면

사용 가능한 다운로드 요청

구성 요소 및 시스템에 대해 사용 가능한 모든 문서를 즉시 보내드립니다.

*필수입력창
Loading

저희에게 편지를 보내주세요! 여러분의 메시지를 기다리겠습니다.

성별
*필수입력창

"EL.MOTION을 통해 Erhardt+Leimer에서는 드라이브 기술의 새로운 지평을 열었으며 완전히 새로운 혁신을 달성하였습니다. 이런 혁신으로 다양한 산업의 당사 기존 고객들뿐 아니라 신규 고객들도 이익을 누리실 수 있습니다.

자체 드라이브의 개발을 통해 Erhardt+Leimer는 완벽한 제품 포트폴리오를 완성하였으며 이제 웹 모니터링, 및 웹 시각화 시스템, 웹 가이딩 및 드라이브 기술에서 축적한 오랜 경험을 바탕으로 고객 생산 시스템의 모든 장비에 대한 완전한 솔루션을 자체적으로 제공할 수 있습니다."



Andreas Heindl

드라이브 기술 생산 관리자

expert el.motion

작동 방식 및 확장 기능

기능

혁신적 드라이브 기술 EL.MOTION을 통해 이제 기존의 동급 BLDC 머신을동기 드라이브로 대체할 수 있게 되었습니다. 이것은 기어리스 드라이브의 전형적인 우수한 역동성 및 제어 성능을 이제 더욱 콤팩트한 디자인으로 달성할 수 있음을 의미합니다. 낮은 형상계수에도 불구하고 정전보호기능이 탑재된 인코더가 포함된 완전히 통합된 전력 전자장치도 이 시스템에 존재합니다. 웹 베이스드 매니지먼트 기능을 통해 이 모터는 거의 모든 브라우저에서 가동할 수 있습니다. Ethernet UDP/IP, EtherNet/IP 및 Profinet이 지원되는 기본적으로 통합된 이더넷 인터페이스를 통해 모든 드라이브는 기존 생산 공정에 쉽게 통합할 수 있으며 인더스트리 4.0 컨셉에 적합합니다.

사용 영역

본 시스템은 위치, 속도 및 토크 제어를 위해 산업용으로 사용할 수 있습니다.

어플리케이션

BLDC 드라이브는 플랜지 조립을 위해 설계되었습니다. 다양한 기어 버전 및 비상정지 브레이크는 옵션으로 제공됩니다.

토크, 속도 및 위치 컨트롤러로 구성된 기존 방식의 캐스케이드 제어 모델. 가능한 한 높은 효율을 달성하기 위해 사인 정류 방식의 벡터 제어 모델이 사용됩니다. 멀티턴 인코더가 통합되어 있어서 절대 로터 위치를 통신 데이터 블록을 통해 고객 컨트롤러로 전송할 수 있습니다.

EL.MOTION 액추에이터의 대부분은 “Safe Torque Off” 버전으로 선택하실 수 있습니다. EN 61800-5-2에 따라 설계된 이 드라이브 통합 안전 기능은 제어 펄스의 중단 시 모터 토크를 차단합니다.


귀사의 이점:

  • STO의 2채널 아키텍처(채널 A 및 채널 B)는 EN ISO 13849-1에 따른 카테고리 3 및 Performance Level d를 만족시킵니다
  • 인명 및 시스템의 안전성
  • 신속한 반응시간

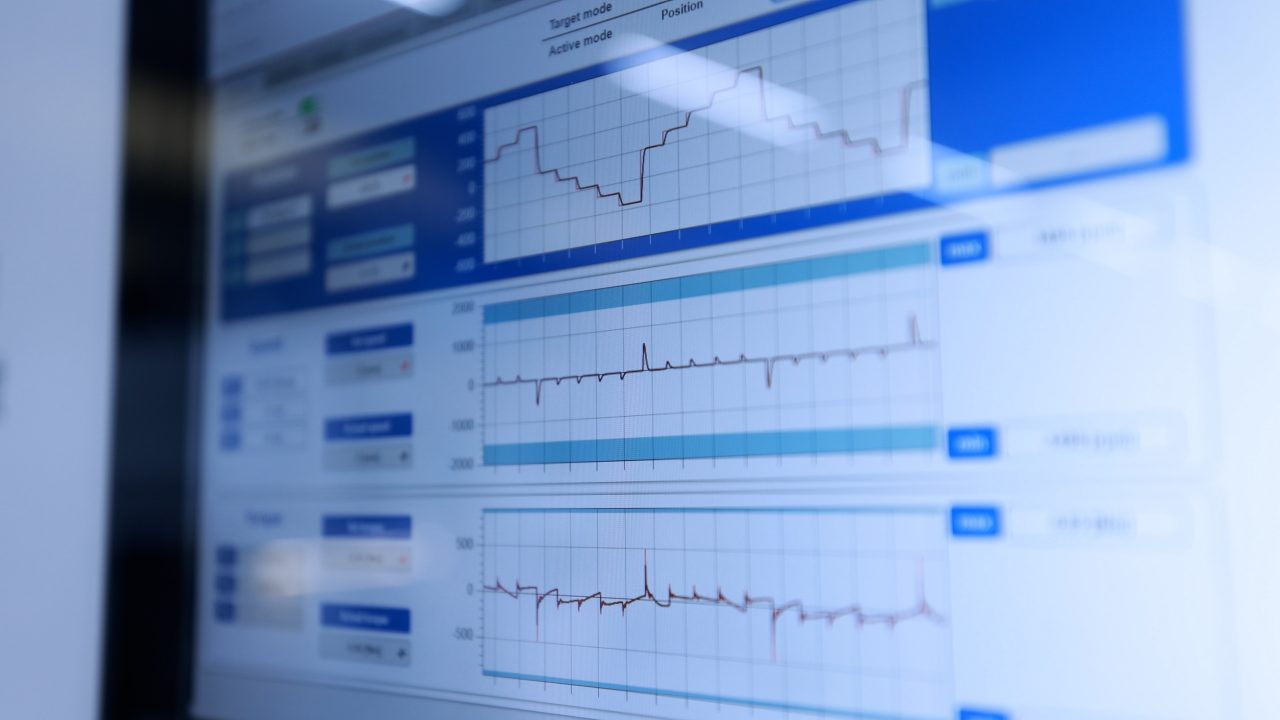

  • 모든 드라이브에 기본적으로 탑재된 웹 베이스드 매니지먼트 기능
  • 모든 표준 웹 브라우저에서 이더넷을 통한 설정 및 상태 쿼리 지원
  • 개방형 연결성: EtherNet/IP, Profinet 및 POWERLINK와 같은 인증된 표준 프로토콜 또는 Ethernet UDP/IP를 통한 액세스
  • 통합을 위해서는 네트워크에서 드라이브당 하나의 IP 주소가 필요함
  • 웹 베이스드 매니지먼트 기능을 통한 직관적 시운전 및 파라미터 지정 가능성
  • 모든 관련 파라미터의 포괄적 모니터링
  • 초 단위로 이루어지는 드라이브 어플리케이션의 간단한 안내식 시운전 및 최적화
  • “One Klick” Start 자동 시스템 인식 (ASI)
  • 어플리케이션에 맞게 파라미터를 최적으로 자동 어댑테이션 가능
  • 공진 검출 기능을 통해 안정화 한계와 충분한 거리를 유지하면서 제어 설정 가능
  • 모션 가이드의 높은 안정성 및 품질



로터리 드라이브에 대해 당사에서는 몇 가지 확장 옵션을 제공하고 있습니다. 이를 통해 귀사 어플리케이션으로의 용이한 통합을 구현할 수 있습니다:

  • 유성 기어
  • 앵귤러 기어
  • 중공 샤프트 기어 및 솔리드 샤프트 기어
  • 모듈라 안전 브레이크 시스템

EL.MOTION 시스템의 이점
