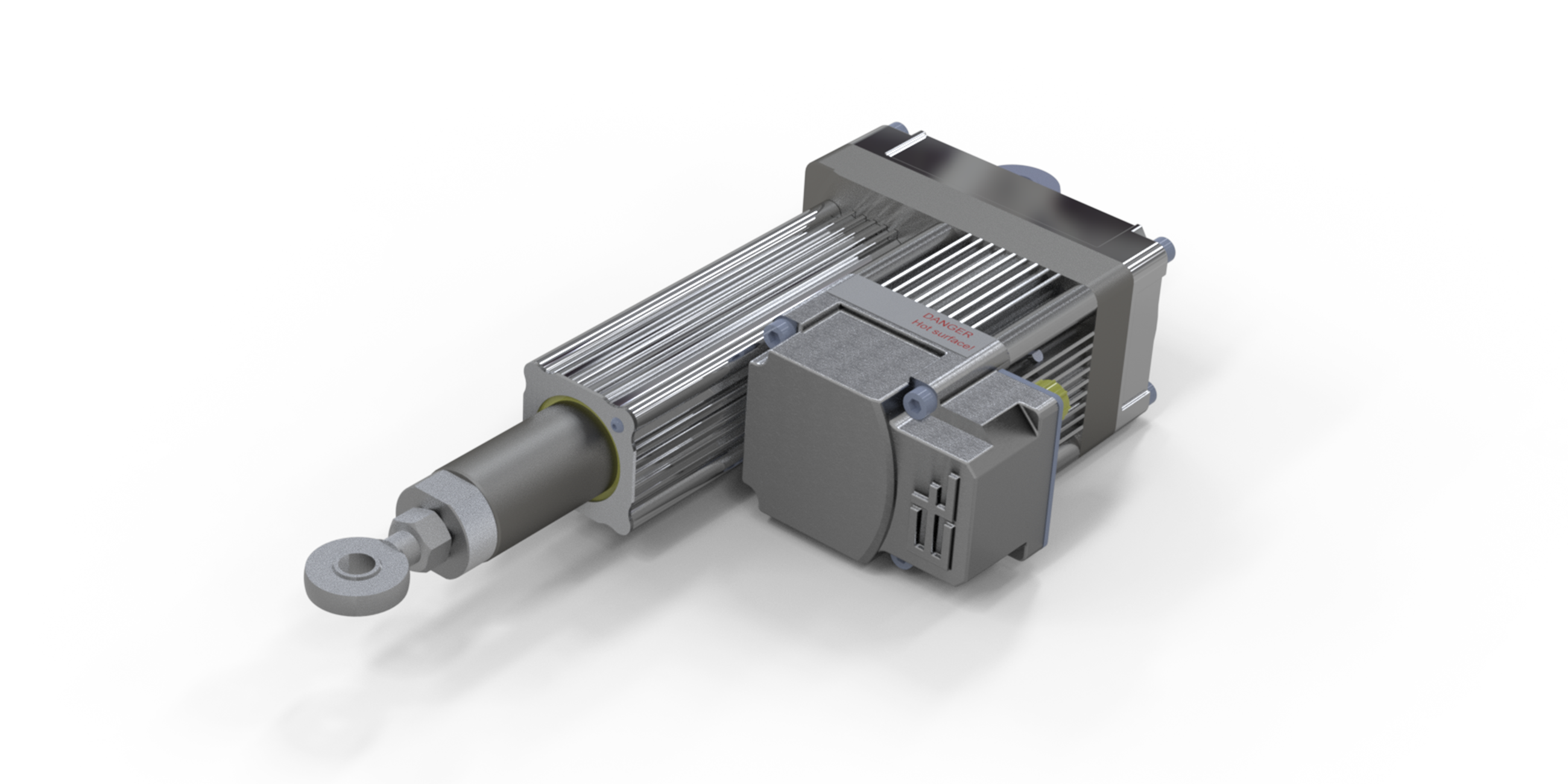

액추에이터 AG 90
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AG90.png
- 설명
- 기술 데이터
- 최고의 가이딩 정확도 및 가이딩 속도를 위한 비마모성, 브러시리스 드라이브 기술(BLDC 모터)이 적용된 선형 액추에이터
- 최대 800N의 조절력에 사용 가능
- 로터 위치 및 절대 위치의 측정을 위한 고해상도 멀티턴 인코더
- 정전 시에도 절대 위치 측정(백업 배터리 없이)
- 위치, 속도 및 전류 컨트롤러가 있는 통합형 제어 전자장치를 통한 공간절약형 디자인
- 높은 출력 밀도 및 과부하 내성
- 통합형 온도 모니터링
- 데이터 네트워크 센터가 있는 이더넷/UDP를 통해 네트워크 연결 가능
- 표준 웹 브라우저를 기반으로 웹 기반 관리를 통한 간단한 서비스 및 진단 가능
| 운전 전압, 정격값 | 24V DC | ||
| 운전 전압 정격범위 | 20~30V DC | ||
| 정격전류 | 1.9A | ||
| 정격 조절력 | 800N | ||
| 정격 컨트롤 속도 | 30mm/s | ||
| 절연 등급 | F | ||
| 멀티턴 인코더 해상도 | 12 Bit/회전(4096 증분) | ||
| 필드버스 전기 연결 | M8 D 코딩됨, 4핀 | ||
| 이더넷 UDP / 이더넷 IP / Profinet 운전 전압 | M12 L 코딩됨, 5핀 | ||
| 설치 높이 | 최대 3000 m(해수면 기준) | ||
| 주변온도 | +10 °C ~ +60 °C | ||
| 보관 온도 | -20 ~ +80 °C | ||
| 습도 | 15~95 %(비응축) | ||
| 인증 | 기계류 지침 2006/42/EC, NRTL 인증서 CU 72170613 03에 따른 편입 선언서 | ||
| 보호등급 | IP 54 | ||
| 중량 | 4.27kg(AG 9003), 4.56kg(AG 9013), 4.85kg(AG 9023), 5.14kg(AG 9033) | ||
| 치수 | 치수도 158970 참조 | ||
| 타입 | 정격 조절거리(mm) | M(mm) | A(mm) |
| AG 9003 | ± 25 | 285 | 225 |
| AG 9013 | ± 50 | 360 | 275 |
| AG 9023 | ± 75 | 435 | 325 |
| AG 9033 | ± 100 | 510 | 375 |
