在机器和设备制造行业,现如今,提出了非常明晰的技术挑战:落实现代化、便捷性及标准化。同时,还要求极致的灵活性和灵巧的操作性,即能够快速实现目标,并且针对始终不断变化的要求展现出良好的适应能力。这些相互矛盾的要求,再加上日益超负荷工作的技术部门,往往会在实现目标的过程中导致冲突。
面向未来的驱动装置
驱动技术是各类生产环节必不可少的推动力,而为了实现技术条件与日常生产现状的和谐统一,它同样也扮演着核心角色。因此,为了能够快速、方便且可靠地调整驱动单元,做出响应并且提供解决方案已刻不容缓。Erhardt+Leimer 凭借其高科技的驱动方案 EL.MOTION 应对这一挑战并且为工业 4.0 竖立新的标杆。
EL.MOTION 能够实现优化,且成效显著
Der Antrieb für die Zukunft
Die Antriebstechnik als essenzielle Triebfeder jeder Produktion spielt bei der Vereinbarung der technischen Gegebenheiten mit der täglichen Produktionsrealität eine zentrale Rolle. Es ist daher höchste Zeit, Antworten und Lösungen für eine rasche, einfache und sichere Adaption der Antriebseinheiten zu finden. Erhardt+Leimer stellt sich mit seinem hochmodernen Antriebskonzept EL.MOTION dieser Herausforderung und setzt neue Maßstäbe für die Industrie 4.0.
EL.MOTION für messbare Optimierungen
驱动技术 EL.MOTION 广泛应用于工业领域。印刷行业准确的纸张幅面定向、可靠的货物输送以及移动式平台的动作,这些仅仅是 EL.MOTION 电机的若干应用场景。在此我们选出了部分工业应用领域:
EL.MOTION 驅動系統包含多種無齒輪同步驅動裝置。產品組合包括線性和旋轉 BLDC 馬達,並可搭配減速機和安全煞車器加以擴展。
線性驅動模組
線性驅動單元 AG 72、AG 91、AG 93 和 AG 96 是同時具備高控制精度和靈活度的同步馬達, 特別適合需長時間運行的應用,例如經常用於在幅面運行期間在放卷和收卷站導正幅面。
AG 72
- 250 N
- 60 mm/s
- ± 6 至 ± 50 mm
- 24 V DC
AG 91
- 1000 N
- 60 mm/s
- ± 25 至 ± 100 mm
- 24 V DC
- STO 現有類型
AG 93
- 3000 N
- 30 mm/s
- ± 50 至 ± 200 mm
- 24 V DC
- STO 現有類型
AG 96
- 5500 N
- 15 mm/s
- ± 50 至 ± 200 mm
- 24 V DC
- STO 現有類型
旋轉驅動器
旋轉驅動單元 AD 11、AD 12 和 AD 14 為高功率密度的同步馬達。採無段功率調節方式,可為許多應用實現無齒輪方案。採用雙列角接觸球軸承作為保護,可毫無問題地承受高軸向負荷。也因如此,無刷驅動器不需聯軸器就可以直接連接至機器,輕鬆地整合到現有的生產線中。
除此之外,還可以為我們的旋轉驅動器搭配例如煞車器、行星齒輪、斜方齒輪或空心軸齒輪等擴展配備,以確保與您的應用完全整合。
AD 11
- 1,0 Nm
- 1000 rpm
- 12 bit/4096
- 24 V DC
- STO 現有類型
AD 12
- 2,4 Nm
- 350 rpm
- 12 bit/4096
- 24 V DC
- STO 現有類型
AD 14
- 4,0 Nm
- 225 rpm
- 12 bit/4096
- 24 V DC
- STO 准备中
您可在我們的產品手冊中找到所有關於 EL.MOTION 產品的資訊,以及所有相關技術細節和軟體特色。我們也很樂意親自協助您,為您的應用找到最合適的馬達。
EL.MOTION 產品手冊包含以下內容:
完整的產品組合總覽 全面介紹試運轉和軟體功能 所有的技術規格和繪圖總覽 |
EL.MOTION 產品手冊包含以下內容:
完整的產品組合總覽 全面介紹試運轉和軟體功能 所有的技術規格和繪圖總覽 |
我們期待收到您的訊息。
「Erhardt+Leimer 藉著 EL.MOTION 進入了驅動技術的新紀元,開闢了一條全新路徑,讓我們的現有客戶和來自各行各業的新客戶都能平等獲益。
透過開發專屬的驅動器,Erhardt+Leimer 如今擁有更完善的產品組合。而透過在幅面監測和視覺化、幅面導正和驅動技術領域的廣泛專業知識和技能,更能夠以單一窗口的方式為客戶在生產設備建構方面提供完整的全套解決方案。」
Andreas Heindl
驅動技術產品經理
運作方式和功能擴展
功能
EL.MOTION 的開創性新技術在於,可以利用同步馬達來取代目前的同功率等級 BLDC 馬達。這項舉措開啟了新的可能性,能夠以更精簡的結構設計來打造高動力和高調節能力的無齒輪驅動器。即使外型尺寸微小,系統內仍包含一個完整的整合式電力電子模組,並配備斷電安全的編碼系統。利用網頁式管理,可以利用任何一個瀏覽器來操作馬達。標準內建乙太網介面,可支援 Ethernet UDP/IP、EtherNet/IP 和 Profinet,因此可以將所有驅動器整合至現有的製造過程中,完美體現工業 4.0 概念。
應用範圍
系統可用於工業用途,例如位置、轉速和轉矩等的控制。
應用
BLDC 驅動器專為法蘭安裝而設計, 並提供各種齒輪箱型號和緊急煞車器作為選配組件。
典型的級聯控制模型,由轉矩、速度和位置控制器組成。為了能夠盡可能獲得最高效率,採用正弦換向的向量控制模型。另內建一個多圈編碼器,可以經由通訊資料塊將絕對轉子位置傳輸至客戶方控制器。
大多數的 EL.MOTION 執行器亦提供「安全轉矩關閉」機型。這個驅動器整合的安全功能符合 EN 61800-5-2 標準,會利用中斷控制脈衝來關閉馬達轉矩。
您的優勢:
- STO 模組為雙通道結構(通道 A 和通道 B),符合 EN ISO 13849-1 第 3 類別和性能等級 d 的要求
- 人員與設備安全
- 反應時間短

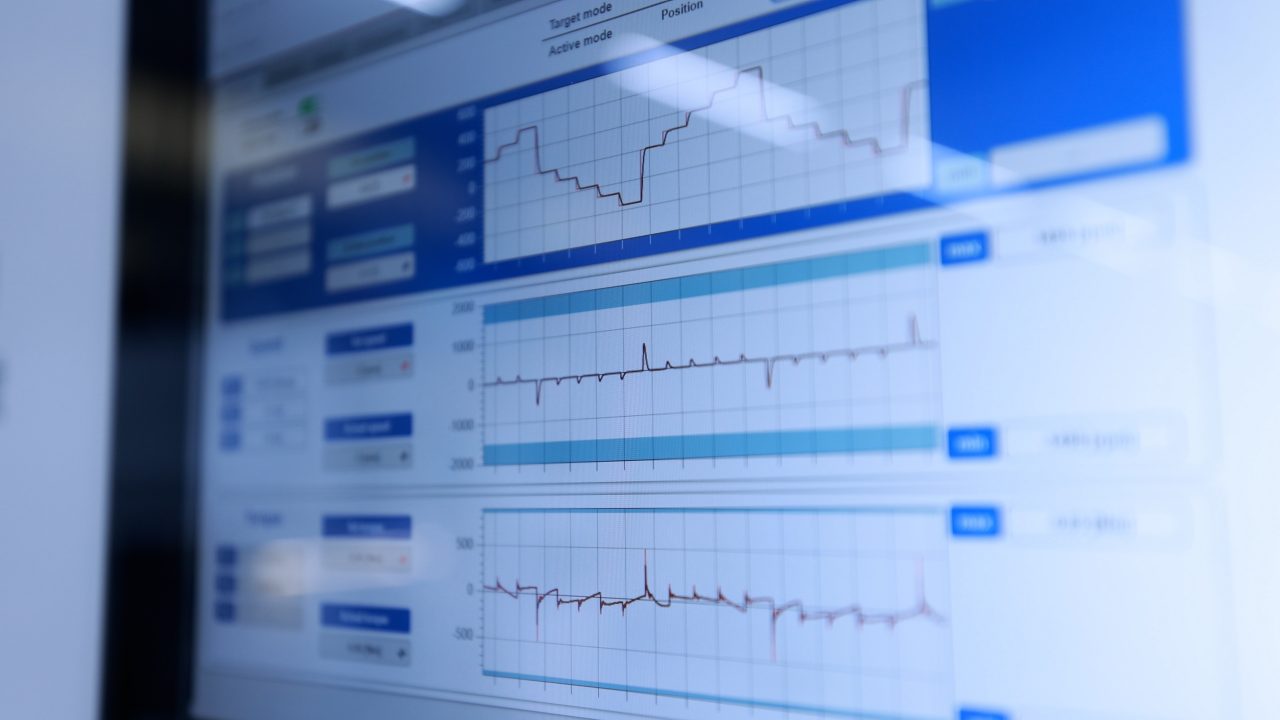

- 所有驅動器上均標準採用網頁式管理
- 可在任何标准网络浏览器中通过以太网进行设置和状态查询
- 開放式互聯:透過 Ethernet UDP/IP 或通過認證的標準協議(例如 EtherNet/IP、Profinet 和 POWERLINK)進行存取
- 整合時必須為網路中的每一個驅動器保留一個 IP 位址
- 可以利用網頁式管理進行參數設定,試運轉過程直覺化易於操作
- 全面監控所有相關參數
- 簡易的引導式試運轉過程,在極短時間內優化驅動應用
- 「一鍵」啟動自動系統辨識功能(ASI)
- 自動優化調整應用參數
- 利用共振檢測器進行調節設定,與穩定極限保持充分距離
- 高度穩定的高品質運動控制
我們針對旋轉驅動器提供數個擴增選項,協助實現更良好的應用整合:
- 行星齒輪
- 斜方齒輪
- 空心軸和實心軸齒輪
- 模組式安全煞車系統
