ELSCAN dualView unterstützt den Druckprozess von der Einrichtphase bis zum Abschluss des Auftrags durch kontinuierliche Darstellung der bedruckten Bahn in höchster Auflösung und Bildqualität. Die für die Qualität entscheidenden Stellen im Druck, wie z. B. Register- und Farbmarken oder markante Farbflächen, stehen dem Drucker permanent in höchster Auflösung zur Verfügung und sichern damit den Produktionsprozess.
Unsere ELSCAN Produktgruppe umfasst Bahnbeobachtungssysteme für verschiedene Druckanwendungen. Sie geben dem Maschinenbediener während der Produktion einen klaren, detaillierten Blick auf die laufende Bahn, unterstützen ihn bei der Überwachung der Druckqualität und erleichtern das Einrichten und den Betrieb der Druckmaschine.
Vorteile für den Produktionsprozess
- Steigerung der Produktionsgeschwindigkeit
- Konstante Qualität bei Druck und Farbe
- Weniger Makulatur
- Schnellere Systemeinrichtung
- Unterstützung für den Bediener während der Produktion
ELSCAN-Systeme eignen sich für
- Papier
- Etiketten
- Kalt- und Heißprägefolien
- Clear-on-Clear
- Folie (opak, transparent, reflektierend)
- Aluminium
> 8000
ELSCAN-Systeme wurden bis heute weltweit in den Markt geliefert.
> 8000
ELSCAN-Systeme wurden bis heute weltweit in den Markt geliefert.
Fehlerbeispiele aus der grafischen Industrie, die mit ELSCAN Bahnbeobachtungssystemen erkannt werden
Registerkontrolle (Passerkontrolle)
Druckqualitätsprüfung
Farbhaltigkeitsüberwachung
Heißfolien-/Kaltfolienüberwachung
Hologrammdarstellung
Stanzpositionsüberwachung
Ausgeklügelte Bildverarbeitung, gepaart mit zwei hochauflösenden Kameras – das bieten die ELSCAN Bahnbeobachtungssysteme. Sie ermöglichen Druckbilddarstellungen an laufenden Bahnen in höchster Detail- und Farbtreue. Die Kameras können dabei manuell oder motorisiert bewegt werden, um Positionen mit höchster Präzision anzufahren und die entsprechenden Bilder am Monitor darzustellen.
Bei allen ELSCAN-Varianten kommt die „dualView“-Technologie zum Einsatz, bei der zwei Kameras verbaut sind. Je nach Zoomstufe ist die Tele- oder Weitwinkelkamera aktiviert. Während des Zoomens wird unmerklich zwischen den Kameras umgeschaltet. Druckbilder können dadurch mit dem Vielfachen ihrer Auflösung dargestellt werden. Dieses einzigartige „dualView“-Konzept ermöglicht nahezu verzögerungsfreies Zoomen bis zur höchsten Auflösung.
| ELSCAN OMS3 | ELSCAN OMS5 | ELSCAN OMS6 | |
|---|---|---|---|
| Sichtbereich | 100 x 75 mm | 100 x 75 mm | 234 x 124 mm |
| Technologie | „dualView“-Technologie mit 2 x 5-Megapixel-Kameras | „dualView“-Technologie mit 2 x 18-Megapixel-Kameras | „dualView“-Technologie mit 2 x 12-Megapixel-Kameras |
| Arbeitsbreite | bis 580 mm | bis 2.406 mm | bis 3.250 mm |
| Bahnoberflächen | Papier, Etiketten, Kalt- und Heißprägefolien, Clear-on-Clear | Folie, Papier, Etiketten, Kalt- und Heißprägefolien, Clear-on-Clear | Papier, Aluminium, Folie (opak, transparent, reflektierend) |
| ELSCAN OMS3 | |
|---|---|
| Sichtbereich | 100 x 75 mm |
| Technologie | „dualView“-Technologie mit 2 x 5-Megapixel-Kameras |
| Arbeitsbreite | bis 580 mm |
| Bahnoberflächen | Papier, Etiketten, Kalt- und Heißprägefolien, Clear-on-Clear |
| ELSCAN OMS5 | |
|---|---|
| Sichtbereich | 100 x 75 mm |
| Technologie | „dualView“-Technologie mit 2 x 18-Megapixel-Kameras |
| Arbeitsbreite | bis 2.406 mm |
| Bahnoberflächen | Folie, Papier, Etiketten, Kalt- und Heißprägefolien, Clear-on-Clear |
| ELSCAN OMS6 | |
|---|---|
| Sichtbereich | 234 x 124 mm |
| Technologie | „dualView“-Technologie mit 2 x 12-Megapixel-Kameras |
| Arbeitsbreite | bis 3.250 mm |
| Bahnoberflächen | Papier, Aluminium, Folie (opak, transparent, reflektierend) |
ELSCAN OMS3 wurde speziell für Schmalbahnapplikationen bis zu einer Bahnbreite von 580 mm konzipiert. Auf die wesentlichen Funktionen reduziert, fokussiert sich OMS3 auf die Hauptaufgabe eines Bahnbeobachtungssystems – die Darstellung der Bahn in brillanter Bildqualität.
Die Kamera wird manuell oder motorisch entlang der Traverse positioniert. Der Bediener steuert das System über Maus, Bediengerät oder Touchmonitor und sieht die Bahnbilder auf einem Monitor in Full-HD-Auflösung. Für Servicezwecke verfügt das System zudem über einen Fernwartungszugang.
ELSCAN OMS3
Integrierter Rechner
Der integrierte Rechner der OMS3 vereinfacht die Inbetriebnahme und reduziert die Anzahl der Komponenten. Gleichzeitig bleibt das System ein günstiger Einstieg in die Bahnbeobachtung für einfache Druckanwendungen.
Hervorragendes Preis-Leistungs-Verhältnis
ELSCAN OMS3 vereint die wesentlichen Funktionen einer professionellen Bahnbeobachtung mit einem kostengünstigen Systemkonzept. Das System bietet nach wie vor einen erschwinglichen Einstieg in die Bahnbeobachtung für grundlegende Druckanwendungen.
dualView-Technologie
DualView ist ein revolutionäres Aufzeichnungsverfahren, das durch den parallelen Einsatz zweier Kameras mit unterschiedlichen Sichtbereichern enorme Vorteile bietet. Neben der deutlich höheren Bildauflösung (Bildqualität) ermöglicht DualView ein nahezu verzögerungsfreies Zoomen bis zur höchsten Vergrößerungsstufe. Durch den digitalen Zoom entfällt die motorisierte Objektivverstellung, wodurch sich die Anzahl der anfälligen, häufig beweglichen Teile verringert.

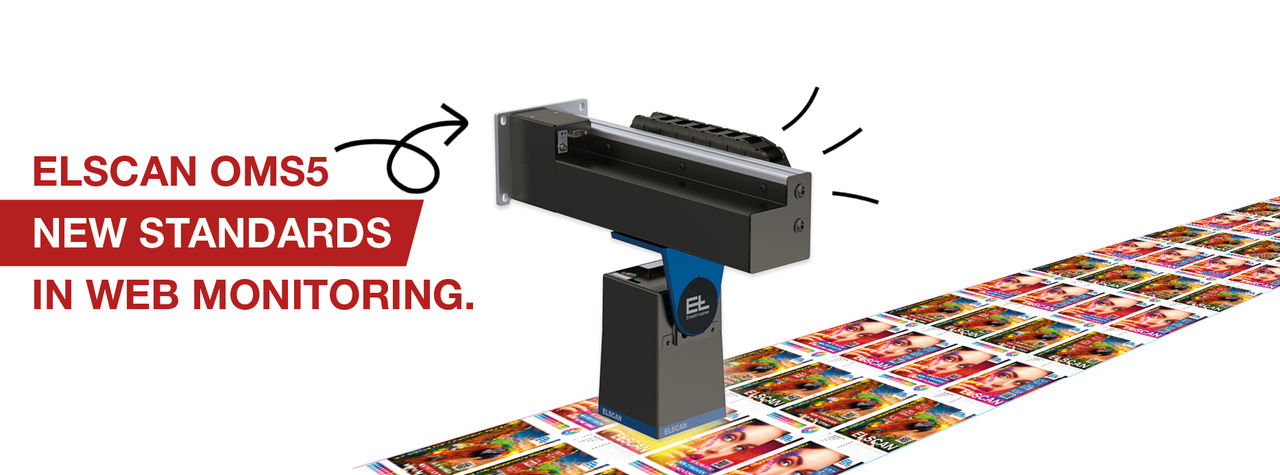

ELSCAN OMS5
Herausragende Bildqualität dank 2 x 18-Megapixel-Kameras
Zum ersten Mal setzt ELSCAN zwei hochauflösende Kameras mit jeweils 18 Megapixeln ein. Damit setzt die ELSCAN OMS5 neue Maßstäbe in der Welt der Bahnbeobachtung. Die höhere Bildqualität zeigt sich in der Schärfe und Farbtreue und ermöglicht eine neue Sicht auf Druckdetails auf laufenden Bahnen.
Neues Lichtkonzept mit zusätzlichem Blitz für Lack
OMS5 bietet erstmals eine universelle Ausleuchtung für die gängigsten Materialien im Etiketten- und Verpackungsmarkt. Ob Papier oder Folie, transparent oder opak, matt oder reflektierend – die Druckdetails kommen stets optimal zur Geltung. Ermöglicht wird dies durch die innovative LED-Kombination aus diffusem Licht und ausgeklügelter koaxialer Beleuchtung. Eine Rundum-Lösung für die Druckindustrie.
Gold- und Silberfolie in Echtfarbe sichtbar
Reflektierende Materialien wie Gold- und Silberapplikationen (häufig Kalt- oder Heißprägefolien) stellen für jede Kamera eine Herausforderung dar. Die homogene Darstellung der Folien, ohne dass diese schwarz verfärben, ist die besondere Kunst in der Etikettenbranche. Hier bleibt ELSCAN sich treu und bietet mit dem OMS5 die perfekte Lösung.
All-inclusive Software-Paket mit Zusatzfunktionen
Dank der hohen Bildqualität lassen sich minimale Farbabweichungen über den gesamten Auftrag hinweg kontinuierlich erkennen. In der vollständigen Rapportübersicht (digitaler Rapport) kann zudem jede Position direkt und schnell per Mausklick ausgewählt werden. Dank der erweiterten Positionsgalerie können bis zu 63 Positionen gespeichert und in einer Endlosschleife wiedergegeben werden. Und das ist nur ein Teil des ELSCAN OMS5-Erweiterungspakets.
dualView-Technologie
DualView ist ein revolutionäres Aufzeichnungsverfahren, das durch den parallelen Einsatz von zwei Kameras mit unterschiedlichen Sichtbereichern enorme Vorteile bietet. Neben der deutlich höheren Bildauflösung (Bildqualität) ermöglicht DualView ein nahezu verzögerungsfreies Zoomen bis zur höchsten Vergrößerungsstufe. Durch den digitalen Zoom entfällt die motorisierte Objektivverstellung, wodurch sich die Anzahl der anfälligen, häufig beweglichen Teile verringert.
OMS5 im Einsatz beim Kunden
Kundenzufriedenheit ist unser Antrieb!
Das Unternehmen Durst in Südtirol setzt seit Oktober 2025 unser Bahnbeobachtungssystem ELSCAN OMS5 zur Registereinstellung in Stanzanlagen ein – mit großem Erfolg!
„Wir arbeiten schon seit Langem erfolgreich mit Erhardt+Leimer zusammen und schätzen deren Fachkompetenz. Das neue ELSCAN OMS5 hat uns auf Anhieb überzeugt. Wir nutzen es zur Registereinstellung in Stanzanlagen und waren sofort beeindruckt, wie einfach sich das System einrichten ließ.“
Mit seinem erweiterten Sichtbereich von 234 x 124 mm und einer detaillierten Auflösung in 4k-Qualität überzeugt dieses ELSCAN-System in jeglicher Hinsicht. Durch seine Hochgeschwindigkeitstraverse wird die Kamera mit einer Beschleunigung von bis zu 10 m/s² präzise auf jede Position in der Maschine bewegt und ist damit die perfekte Lösung für Arbeitsbreiten bis 3.250 mm.
Für den Einsatz in der Druckindustrie (Etiketten- und Verpackungsdruckmaschinen, Veredelungsmaschinen, Sicherheitsdruck)
- Großer Sichtbereich (234 x 124 mm)
- „dualView“-Technologie mit 2 x 12-Megapixel-Kameras
- Kompromisslose Bildauflösung in 4k-Qualität und brillante Farbdarstellung
- Hochdynamische Kamerapositionierung über die motorisierte Traverse (für Breiten bis 3.600 mm)
- Für unterschiedliche Materialien dank umschaltbarer Beleuchtungsarten
- LED-Blitz
- UV-Blitz
- Lackblitz
- Hintergrund-/Durchlichtblitz
- Moderne, intuitive Multitouch-Bedienung
ELSCAN bietet dem Druckmaschinenbediener während des Betriebs eine Live-Ansicht der bedruckten Bahn in vergrößerter Darstellung. Zwei Kameras zeigen Passermarken, Farbflächen und Druckdetails hochauflösend auf einem Monitor an, sodass Qualitätsprobleme bereits während der Produktion erkannt werden und nicht erst, wenn die Rolle fertig ist. Weltweit sind mehr als 8.000 Systeme im Einsatz.
Die ELSCAN-Druckqualitätsprüfung ist ein vollständig digitales Überwachungssystem, das dem Bediener die Druckbahn anzeigt, damit er die Qualität beurteilen und die Druckmaschine schneller einrichten kann. Die automatische Druckbildinspektion vergleicht jedes Rapportmuster mit einer Referenz und markiert Fehler, ohne dass jemand zuschauen muss. ELSCAN ist ein Bahnbeobachtungssystem. Wenn Sie eine 100 % automatische Fehlererkennung benötigen, ist SMARTSCAN das richtige System dafür; häufig werden beide Systeme gemeinsam installiert.
OMS3 ist das Einstiegssystem, das für Schmalbahn-Etiketten entwickelt wurde. OMS5 ist das Premium-System mit zwei 18-Megapixel-Kameras, Farbvergleich und einem umfassenden Softwarepaket. OMS6 ist das High-End-Modell mit einem Sichtbereich von 234 x 124 mm, 4K-Auflösung und einem Hochgeschwindigkeitstraverse für Arbeitsbreiten von bis zu 3.250 mm.
DualView ist das bewährte Zwei-Kamera-Konzept. Eine Weitwinkelkamera und eine Tele-Kamera sind nebeneinander angeordnet, und das System wechselt beim Zoomen automatisch zwischen ihnen hin und her. Der Bediener profitiert von nahezu verzögerungsfreiem Zoomen bis zur maximalen Vergrößerung, ohne motorisierte Objektivverstellung und mit weniger beweglichen Teilen, die verschleißen können.
Ja. Das System wird an einer Traverse montiert und synchronisiert sich mit der Bahn anhand des Signals, das Ihre Druckmaschine bereits bereitstellt – sei es ein Zahnradsensor, ein Drehgeber, ein Druckmarkensensor, ein Näherungsschalter oder ein emuliertes Drehgebersignal vom Antriebsregler. Bei modernen Druckmaschinen ist in der Regel kein zusätzlicher Sensor erforderlich.
