Funktion

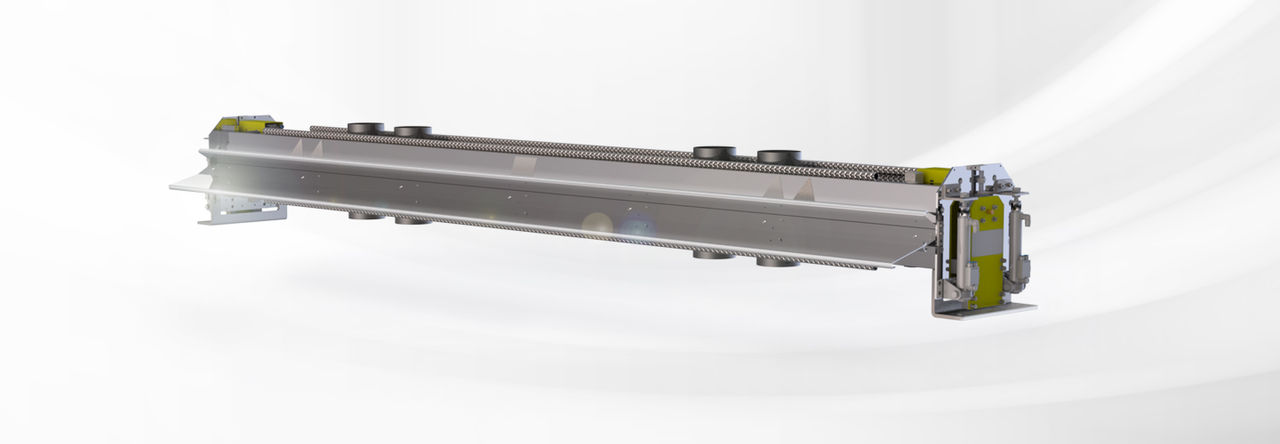

Das berührungslos arbeitende Bahnreinigungssystem enthält zwei Tastköpfe zur Entstaubung von Unter- und Oberseite der Wellpappenbahn. Statisch haftende Staubpartikel werden durch zusätzliche Entladeelektroden gelöst.
Einsatzgebiet
Einsatz in Wellpappenanlagen zur beidseitigen Entstaubung von Unter- und Oberseite. Dadurch können staubfreie Bögen für die Weiterverarbeitung geliefert werden.
Applikation
Das Bahnreinigungssystem wird in der Wellpappenanlage nach dem Rill- und Schneidautomaten eingesetzt. Die Wellpappenbahn muss dabei plan geführt werden und darf nicht in der Höhe schwanken. Der obere Abtastkopf wird automatisch auf die gewünschte Wellpappendicke eingestellt.
![ELMOTION](/adobe/dynamicmedia/deliver/dm-aid--54377b8b-a2fa-4709-adf8-39d67d00f95d/funktionsgrafik-bahnreinigung-wellpappe.png?quality=85&preferwebp=true)

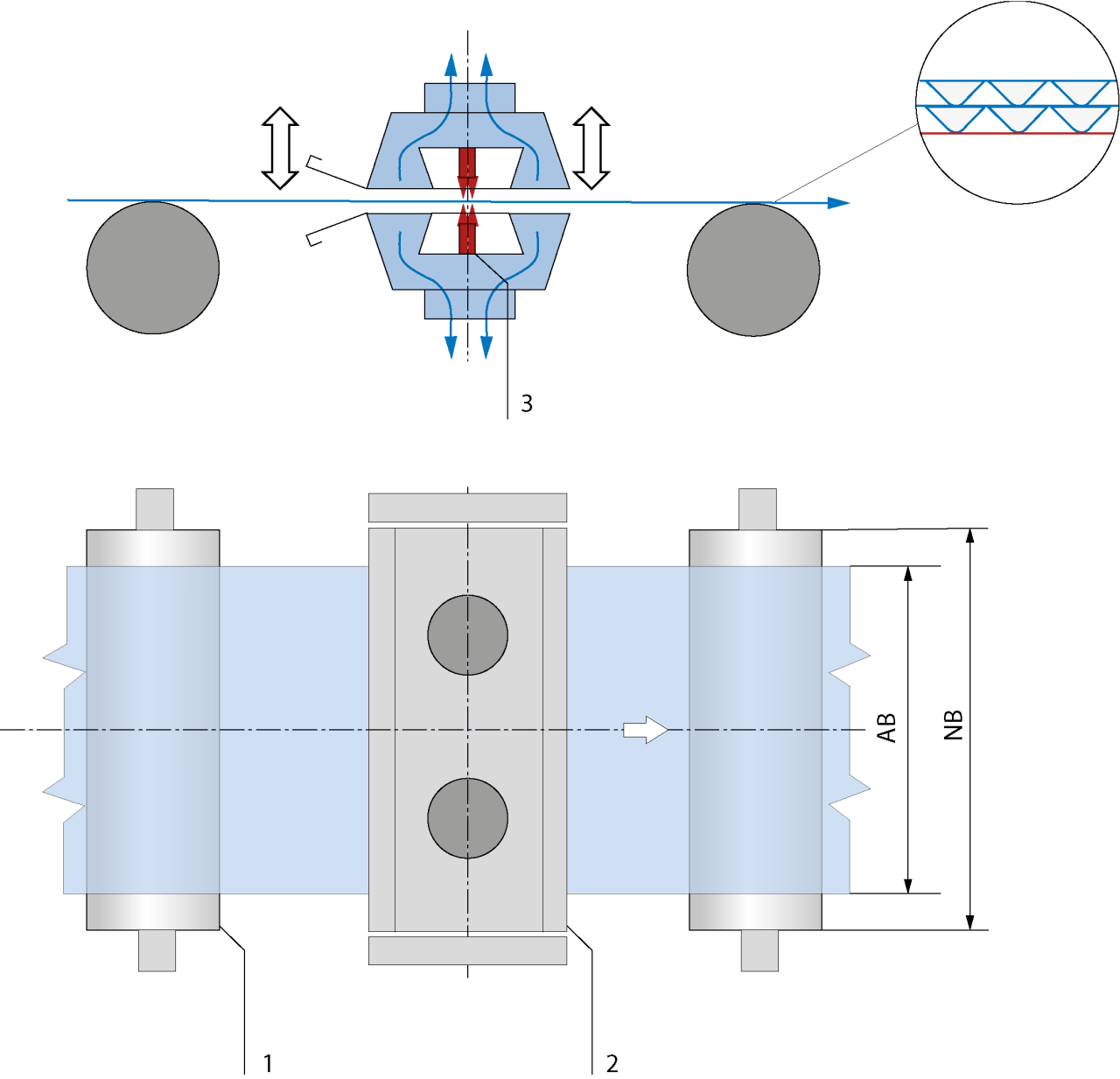

Legende
1=Leitwalze | 2=Berührungslose Bahnreinigung | 3=Entladeelektroden | AB=Arbeitsbreite | NB=Nennbreite
