Lineer tahrik ünitesi EL.MOTION AG 72
-

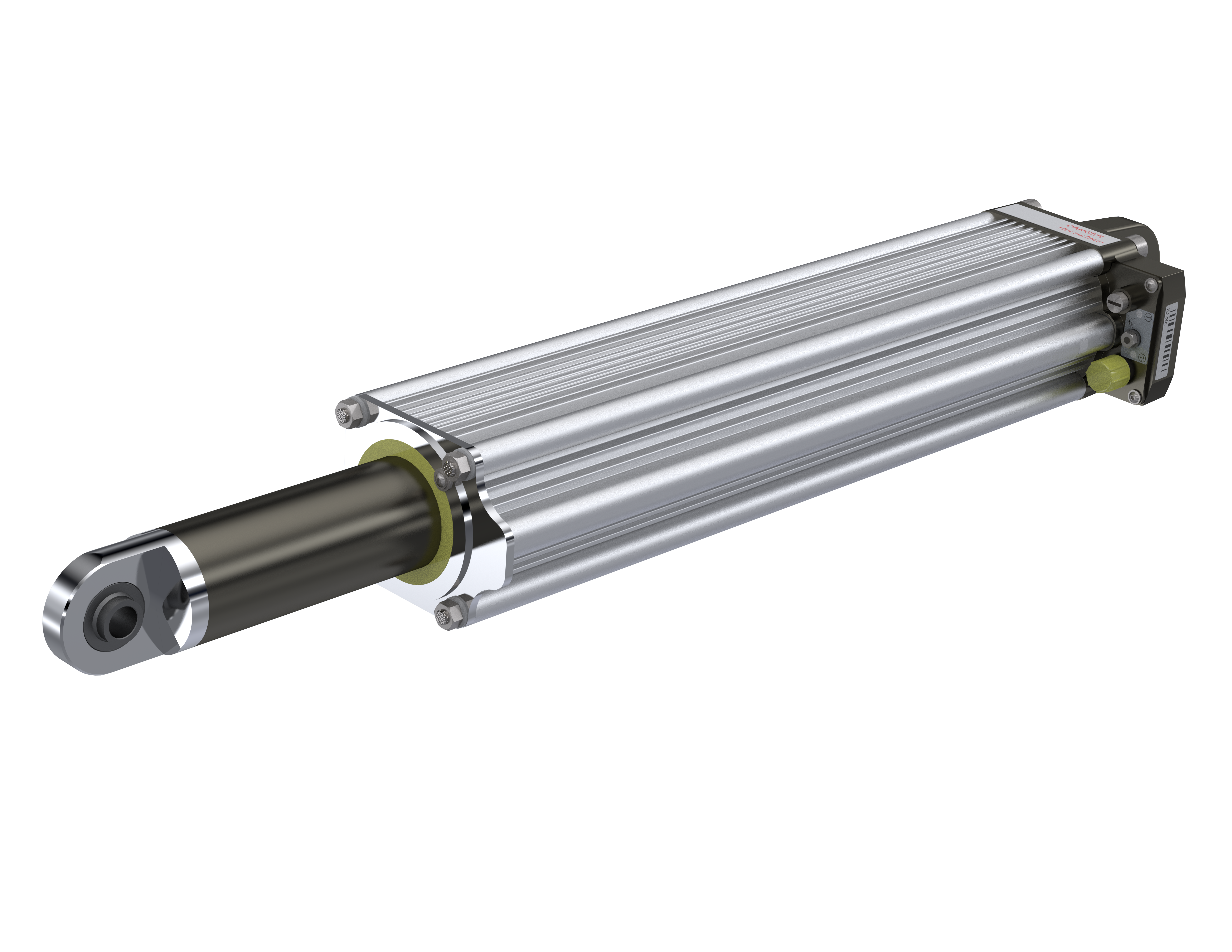

- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/actuating-drives/actuator/AG_96 3.png
- Açıklama
- Teknik veriler
- Sürekli uyarılan senkron motorlu (BLDC motor) lineer aktüatör, özellikle düzgün çalışma ve uzun hizmet ömrü gerektiren uygulamalar için uygundur
- Maksimum regülasyon kalitesi için konum, devir sayısı ve akım regülatörüne sahip entegre dijital regülatör
- Rotor konumunu ve mutlak konumu tespit etmek için yüksek çözünürlüklü çok dönüşlü kodlayıcı
- Gerilim kesintisi olduğunda bile mutlak konum tespiti (tampon batarya olmadan)
- Entegre kontrol elektroniği sayesinde yerden tasarruf sağlayan tasarım
- Entegre fieldbus arayüzleri Ethernet UDP/IP, EtherNet/IP, Profinet, POWERLINK
- Yüksek güç yoğunluğu ve aşırı yük kapasitesi
- Entegre sıcaklık denetimi
- Yüksek kaliteli mekanik bileşenlerin kullanımı sayesinde bakım gerektirmez
- Web tabanlı yönetim aracılığıyla müşteri dostu kılavuzlu devreye alma ve servis işlevleri
- SIL3 ile EN IEC 61508 ve EN ISO 13849-1, Performans Seviyesi d, Kategori 3 uyarınca işlev güvenliği opsiyonuyla
| Pozisyon doğruluğu | 0,05 mm |
| Nominal tetikleme yolu | Bkz. seçenek tablosu |
| Nominal tetikleme hızı | maks. 15 mm/sn |
| Nominal tetikleme kuvveti | 5500 N |
| Ortam sıcaklığı | +10 °C ile +60 °C arası |
| Depolama sıcaklığı | -20 °C ile +80 °C arası |
| Bağıl nem oranı | %15 ile %95 arası (yoğuşmasız) |
| İşletim gerilimi | 24 V DC |
| M12 L kodlu 5 pimli | |
| Akım tüketimi | maks. 8,8 A DC |
| Fieldbus (saha veri yolu) arabirimleri | Ethernet UDP/IP; EtherNet/IP; Profinet; POWERLINK; M8 D-kodlu 4-pin |
| Sertifikalar | Makine Direktifi'ne göre montaj beyanı |
| 2006/42/EG | |
| NRTL sertifikası CU (AG 96) | |
| Koruma türü | IP 54 |
| Tip | Nominal tetikleme yolu | Nominal tetikleme kuvveti |
| AG 9613 | ±50 mm | 5500 N |
| AG 9633 | ±100 mm | 5500 N |
| AG 9643 | ±150 mm | 5500 N |
| AG 9653 | ±200 mm | 5500 N |
