디스플레이가 장착된 측정 증폭기 PA 62
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA62.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_0.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_1.png
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/PA 62_2.png
- 설명
- 기술 데이터
- 2개의 로드셀을 스트레인 게이지 브리지에 연결하기 위한 표시창이 포함된 디지털 작동식 2채널 측정 증폭기
- 메뉴 안내식 언어중립적 시운전 마법사
- 배선이 포함된 로드셀의 온라인 진단
- 웹 장력의 장시간 디스플레이를 위한 X-t 기록계
- 디지털 알람 출력이 포함된 웹 장력의 조절식 한계값 모니터링
- 아날로그 또는 이더넷 인터페이스를 통한 신호 출력
| 정확도 등급 | 0.1 |
| 운전 전압 | |
| 정격값 | 24V DC |
| 정격범위(맥동 포함) | 18~30V DC |
| 정격 운전 온도 | 10 °C ~ +50 °C |
| 상대 습도 | 최대 95%, 비응축 |
| 입력 전압(스트레인 게이지 브리지) | 2 x 0~±25 mV, 14 Bit, t cycle =1 ms |
| 아날로그 아웃풋 | 2 x 전압, 0~+5/10 V DC, Imax 10mA |
| 1 x 전류, 0/4~20mA, Rmax 500Ω | |
| 필터링 | fg = 0.2~20 Hz |
| 합 신호/채널 1/채널 2/ | |
| 편차 신호(컨피규레이션 가능) | |
| 디지털 아웃풋 | 3x 무전압, 내단락성, 24V DC, Imax 0.5A |
| 리밋/알람/상태(컨피규레이션 가능) | |
| 디지털 인풋 | 1x 무전압, 24V DC |
| 용기중량/레시피/기록 정지(컨피규레이션 가능) | |
| 디스플레이 및 컨트롤 유닛 | 컬러 터치 디스플레이(LCD) |
| (PA 6202에는 적용 안됨) | |
| 인터페이스 | 다음을 위한 RJ45 Ethernet 100 Mbit |
| - 통합된 웹서버 | |
| - 필드버스 Ethernet/IP | |

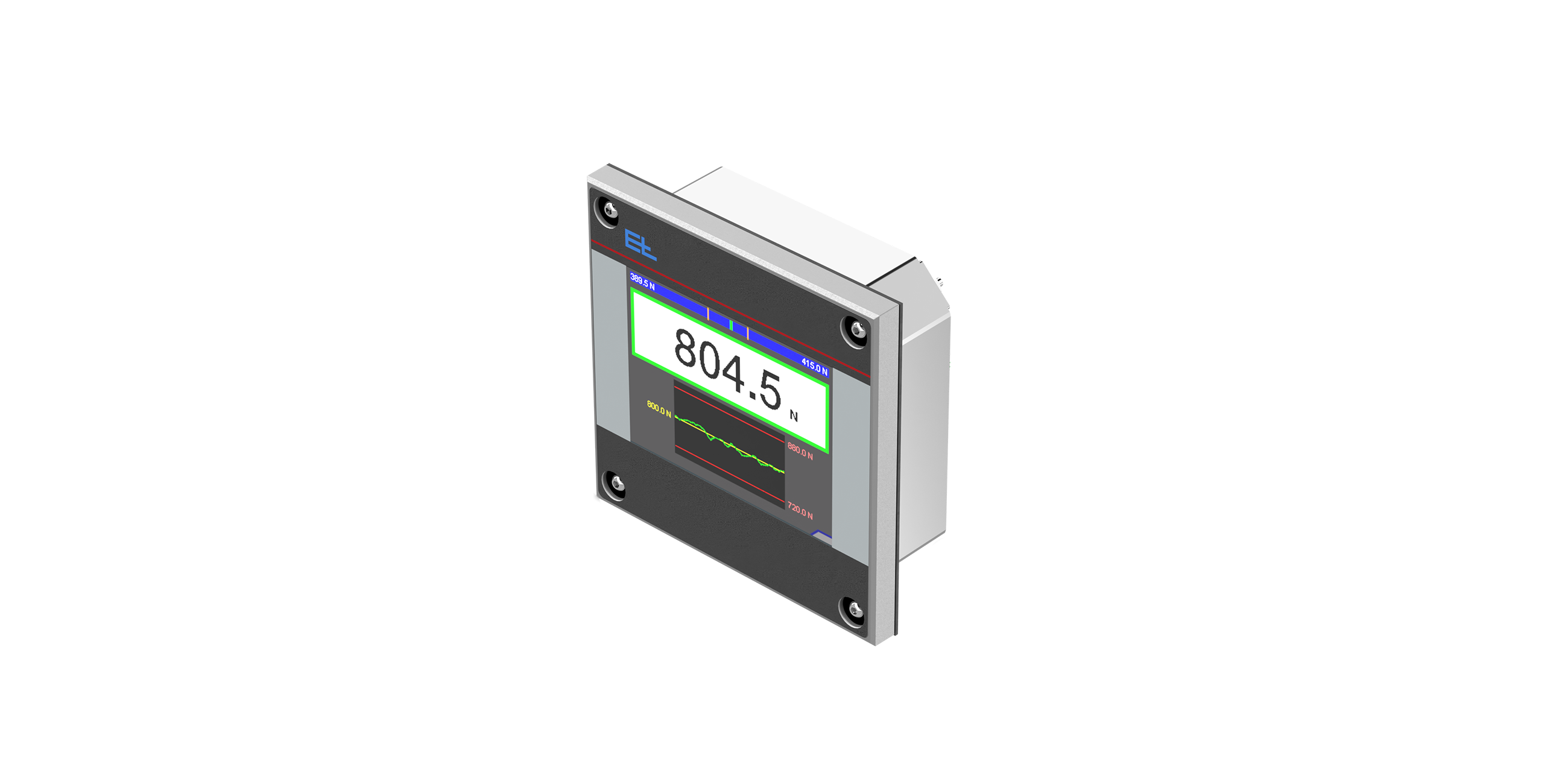

| 보호등급 | PA 6200: IP 54(장착된 상태에서) |

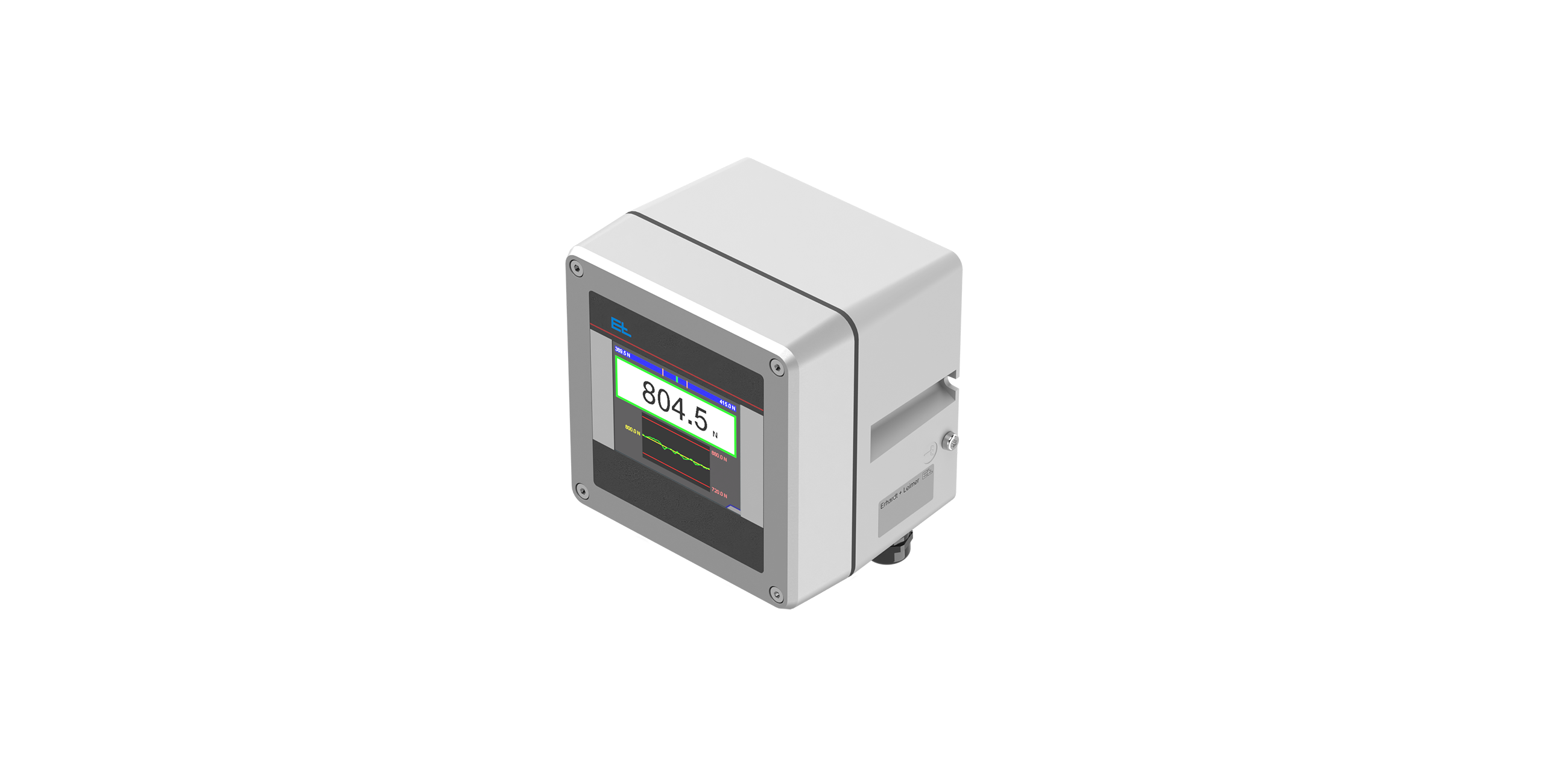

| PA 6201: IP 54 | |

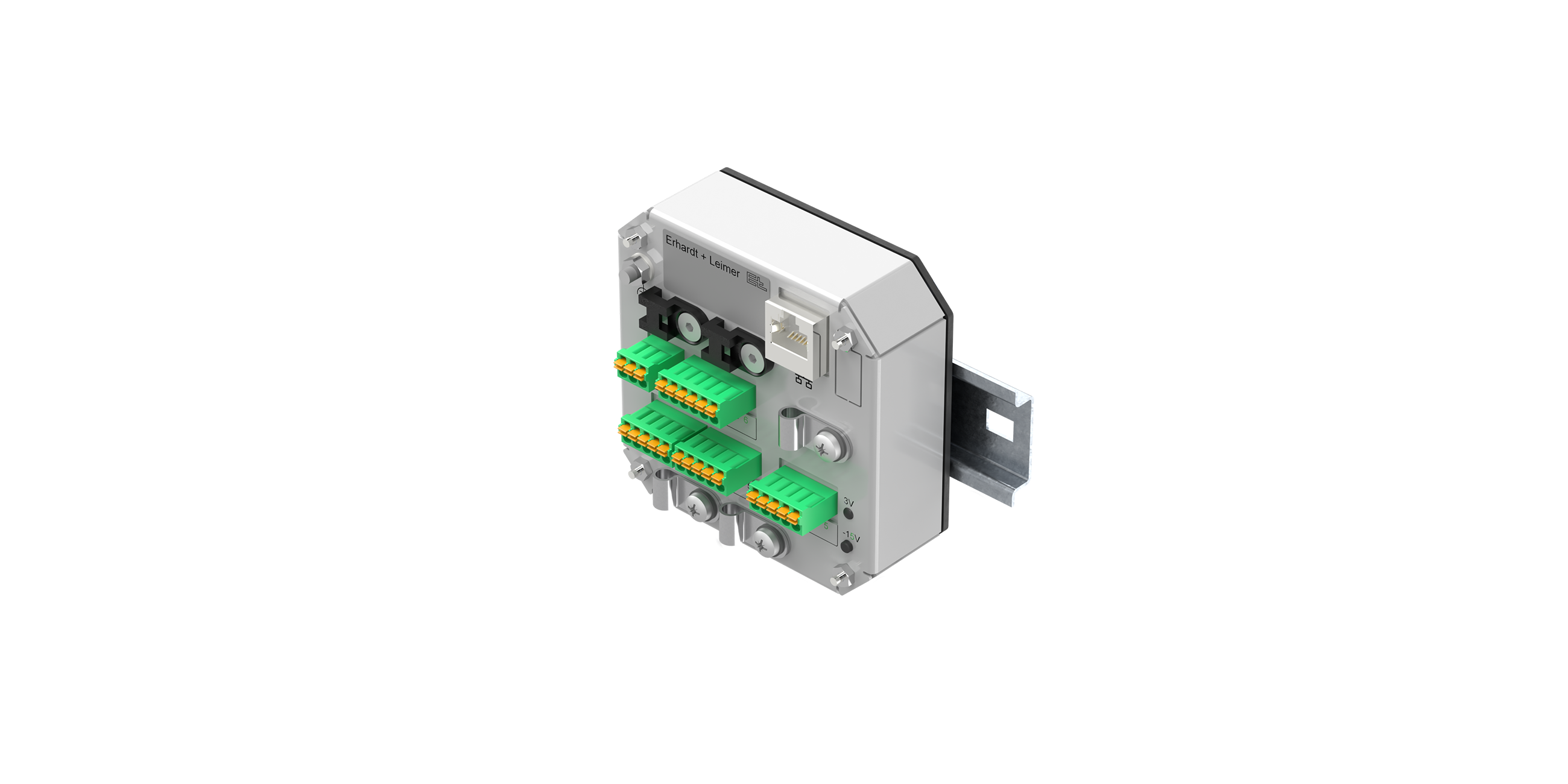

| PA 6202: IP 20 |
