Sistem bilgileri

İşlevi

Blok güç sensörleri, müşterinin makinesine adaptasyon için döküm gövdeden ve dik yatağın yerleştirilmesi için de bir montaj plakasından oluşur. Üzerine gerinim ölçüm şeritleri yerleştirilmiş olan bir çift eğilme kirişi, kuvvet sensörü olarak çalışır ve ürün hattı gerilme kuvvetiyle orantılı olarak analog bir ölçüm sinyali verir.

Kullanım alanı

Blok güç sensörleri, hat şeklindeki malzemelerin işlendiği veya terbiye edildiği hemen hemen tüm üretim tesislerinde ürün hattı gerilme kuvveti kontrolünde kullanılabilir. Bununla birlikte, her şeyden önce yastık bloklara çok kolay erişilebildiği ve böylece makaralar kolayca değiştirilebildiği için dönüştürme sektöründe önemli avantajlar sunarlar.

Uygulama

Dikey ölçüm yönüne 60° ile 180° arasında bir açıda simetrik bir dolamayla yatay bir montaj konumu tercih edilir. Ürün hattının yanal hareket etmesinin ve asimetrik ürün hattı gerilme kuvveti dağılımının yol açtığı hatalı ölçümler, her iki taraftaki ürün hattı gerilme kuvvetinin kuvvet sensörü tarafından saptanmasıyla önlenir. Kapalı bir kontrol devresine dahil edilen yük hücreleri, aktüatöre olabildiğince yakın konumlandırılmalıdır.

Açıklamalar

F = Ürün hattı gerilme kuvveti (N) | F1 = Ölçüm yönündeki kuvvet bileşeni 1 | F2 = Ölçüm yönündeki kuvvet bileşeni 2 | FG = Ağırlık kuvveti | α = Çıkan ürün hattı ile ölçüm yönü arasındaki açı | β = Giren ürün hattı ile ölçüm yönü arasındaki açı | FR/K = Blok yük hücresinde ortaya çıkan kuvvet

Blok kuvveti sensörü sistemleri

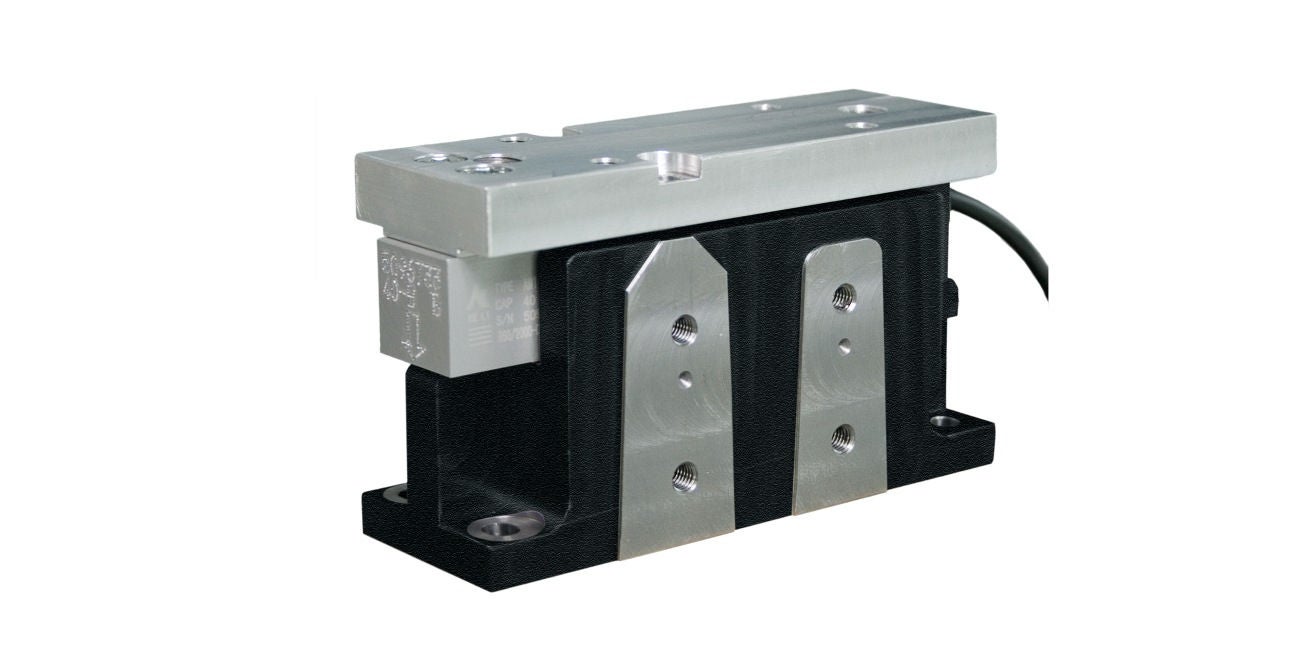

Blok yük hücresi PD 50

1:25 çözünürlük sayesinde geniş ölçüm aralığı

More info

Sistem bileşenleri

Analog ölçme amplifikatörü CV 22

Gerinim ölçümü köprülü iki yük hücresinin bağlantısı için tek kanallı ölçme amplifikatörü

More info

Göstergeli ölçme amplifikatörü PA 62

2 yük hücresinin gerinim ölçümü köprüsüyle bağlantısı için gösterge donanımlı, dijital çalışan iki kanallı ölçüm amplifikatörü

More info

Dijital ürün hattı gerilme kuvveti regülatörü DC 62

Renkli dokunmatik ekran dahil olmak üzere farklı kontrol yapıları için kompakt, dijital hat gerilme kuvveti kontrolörü

More info
