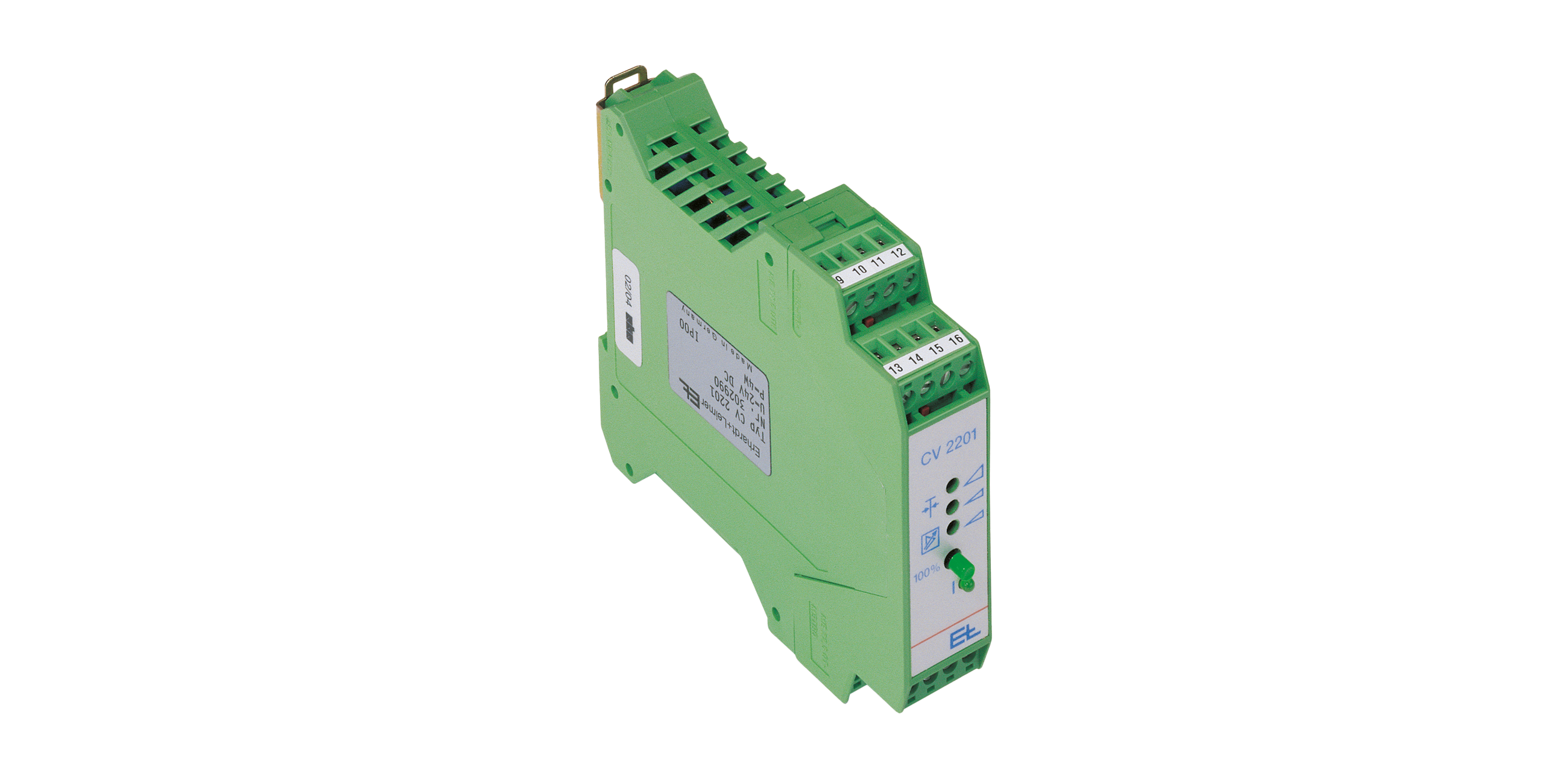

Analog ölçme amplifikatörü CV 22
-
- /content/dam/erhardtandleimergmbhprogram/products---spare-parts/product-types/control-and-operating-devices/measuring-amplifier/CV22.png
- Açıklama
- Teknik veriler
- Gerinim ölçümü köprülü iki yük hücresinin bağlantısı için tek kanallı ölçme amplifikatörü
- Düşük sıcaklık sürüklenmesine, yüksek uzun süre kararlılığına ve mükemmel doğrusallığa sahip hassas cihaz güçlendirici
- Sıfır noktası veya dara karşılaştırması için potansiyometreli ve amplifikatör ayarlı
- Kesin sarma açısı ve montaj pozisyonu bilgisi olduğu sürece test ağırlığına ihtiyaç olmadan ölçme amplifikatörü kalibrasyonu için dahili referans gerilimi
| Hassaslık sınıfı | 0,1 |
| Güçlendirme aralığı | 990 ile 3400 V/V arası, 400 ile 1250 V/V arası, 600 ile 2050 V/V arası, 300 ile 1025 V/V arası |
| Giriş gerilimi | 0 ile ±20 mV arası |
| Çıkış sinyalleri, gerilim | 0 ile ±10 V arası (yükselme süresi 5 ms) |
| Çıkış sinyalleri, gerilim filtreli | 0 ile ±10 V arası (yükselme süresi 2sn) |
| Çıkış sinyalleri, akım | 0/4 mA - 20 mA |
| Akım | 0,2 A |
| Nominal sıcaklık | +0 °C ile +60 °C arası |
| Nominal değerin sıcaklık katsayısı | ±%3 / 10 K |
| Sıfır sinyalinin sıcaklık katsayısı | ±%3 / 10 K |
| Köprü geriliminin sıcaklık katsayısı | ±%0,04 / 10 K |
| İşletme gerilimi nominal değeri | 24 V DC |
| İşletme gerilimi nominal aralığı | 20-30 V DC |
| Köprü besleme gerilimi, nominal değer | 10 V DC |
| Köprü besleme gerilimi, nominal aralık | 9 ile 13 V DC arası |
| DIN EN50022 uyarınca DIN rayı montajı koruma sınıfı | IP 00 |
| Mahfazalı DIN rayı montajı koruma sınıfı | IP 54 |
| Ağırlık | 0,13 kg |
