- Descripción
- Dibujo funcional
Función

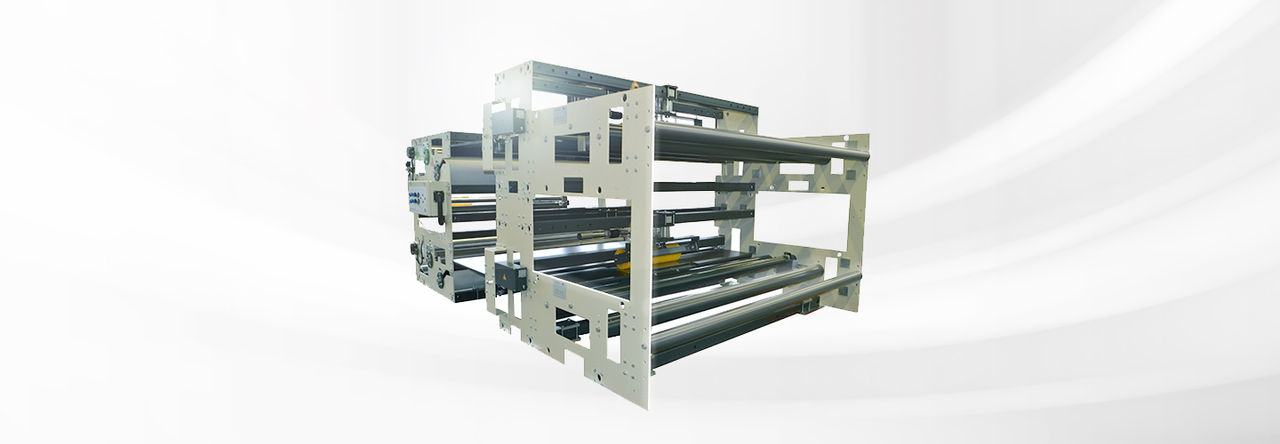

Un sensor de banda ancha registra la posición actual de la banda de cartón ondulado de una cara. El regulador de posición compara los valores nominales y reales y envía la señal de corrección correspondiente al rodillo de control para regular la banda según su centro. Para corregir la banda de cartón ondulado de una cara se inclina el rodillo de control.
Área de aplicación
Sobre el pórtico de la onduladora
Aplicación
Sobre el pórtico, inmediatamente después del almacén de bucles
Leyenda
A = Distribución de la tensión de banda en la entrada | B = Distribución de la tensión de banda en la salida | K = Ángulo de corrección máx. ±5° | σ1 = Tensión básica de banda | σ2 = Distribución de tensión por movimiento basculante del cuadrante de rodillos en la entrada | σ3 = Distribución de tensión el cuadrante de rodillos en la salida | 1 = Punto de rotación | 2 = Rodillo de entrada | 3 = Cuadrante de rodillos | 4 = Sensor | 5 = Rodillo de fijación | LÜ = Longitud de transferencia | L1 = Longitud de entrada | L2 = Longitud de salida | AB = Anchura de trabajo
