Informazioni di sistema

Funzione

Un sensore a banda larga rileva la posizione attuale del nastro monolato di cartone ondulato. Il regolatore della posizione confronta valore nominale e reale e invia un segnale di correzione adeguato al rullo di guida per regolare il nastro secondo la mezzeria. La posizione obliqua del rullo di comando provoca la correzione sul nastro monolato di cartone ondulato.

Campo d'impiego

Nel corrugatore sul ponte

Applicazione

Sul ponte subito dopo il magazzino dei loop

Leggenda

A = Distribuzione del tiro del nastro all'ingresso | B = Distribuzione del tiro del nastro all'uscita | K = Correzione dell'avanzamento del nastro | a = Angolo di correzione max. ±5° | σ1 = Tiro di base del nastro | σ2 = Distribuzione del tiro tramite rotazione del telaio dei cilindri all'ingresso | σ3 = Distribuzione del tiro tramite rotazione del telaio dei cilindri all'uscita | 1 = Centro di rotazione | 2 = Cilindro di ingresso | 3 = Telaio dei cilindri | 4 = Sensore | 5 = Rullo di fissaggio | LÜ = Lunghezza di trasferimento | L1 = Lunghezza di ingresso | L2 = Lunghezza di uscita | AB = Larghezza di lavoro

Sistemi guidanastri

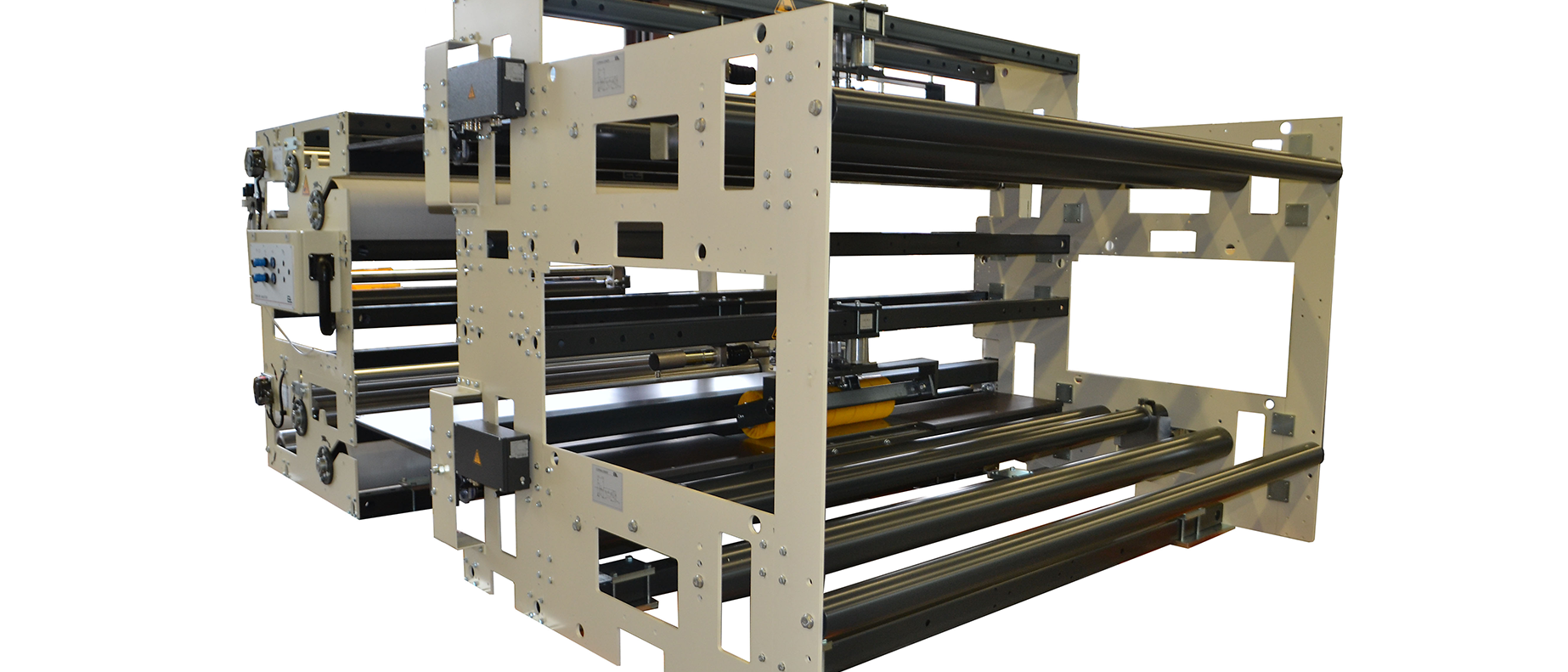

Sistema di guida sul ponte CorrAligner

Allineamento automatico dei nastri monolato nel punto di accoppiamento della parte di riscaldamento e trazione

Ulteriori informazioni

Componenti del sistema

Sensore a banda larga a infrarosso FE 45

Sensore a banda larga a infrarosso digitale per il rilevamento della mezzeria e del bordo di nastri e per la misurazione della larghezza con una distanza fra i tubi (luce in larghezza) di 80 mm

Ulteriori informazioni

Centralina di rete dati DN 10

Computer E+L per software del cliente, funge fra l'altro da collegamento fra l'hardware operatore del cliente e la rete di sistema EL.NET di E+L.

Ulteriori informazioni
