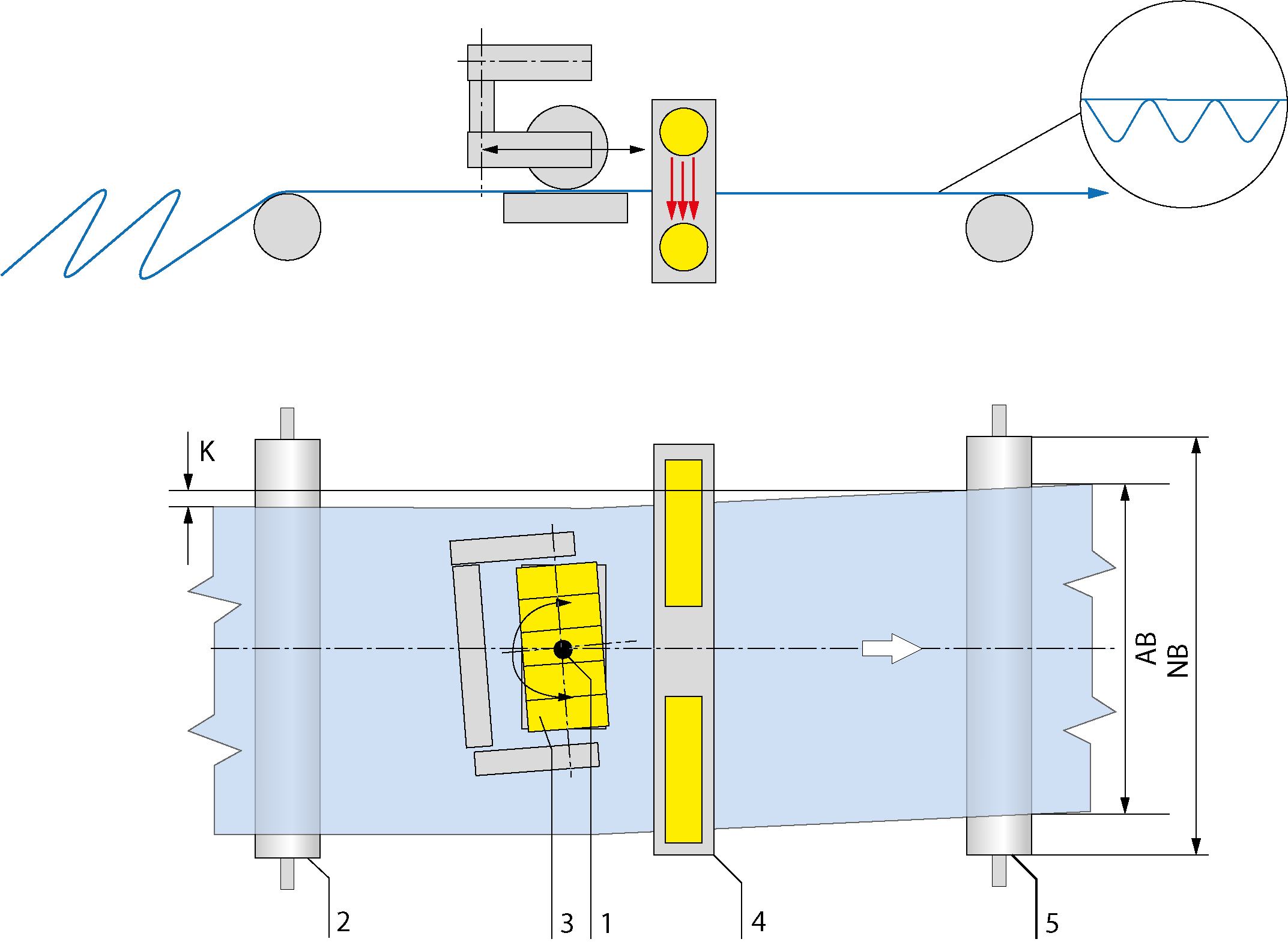

- Funktionszeichnung
Funktion
Ein Breitbandsensor erfasst die aktuelle Bahnposition der einseitigen Wellpappenbahn. Der Positionsregler vergleicht Soll- und Istwert und gibt ein entsprechendes Korrektursignal an die Steuerrolle, um die Bahn nach der Bahnmitte zur regeln. Durch Schrägstellung der Steuerrolle wird eine Korrektur auf die einseitige Wellpappenbahn eingeleitet.
Einsatzgebiet
In der Wellpappenanlage auf der Brücke
Applikation
Auf der Brücke unmittelbar nach dem Schlaufenspeicher
Legende
1 = Drehpunkt | 2 = Einlaufwalze | 3 = Steuerrolle | 4 = Breitbandsensor | 5 = Fixierwalze | K = Einlauffehler | AB = Arbeitsbreite | NB = Nennbreite
