Funktion
Das Obermesser wird von einem Getriebemotor angetrieben und nimmt das federnd gelagerte Untermesser mit. Die Positionierung des Gerätes erfolgt bedienerfreundlich immer motorisch per Taster oder mit einer automatischen Nachführung nach Bahnkante.
Ein minimaler Randabschnitt wird nur bei völlig ausgerollter Bahnkante erzielt. E+L bietet hierfür eine integrierte mechanische Ausstreifeinrichtung (E+L Patent) und alternativ eine pneumatische Lösung für seine Schneidsysteme an.
Zur Abführung des anfallenden Randabschnitts stehen schallgedämpfte Seitenkanalverdichter zur Verfügung.
Einsatzgebiet
Die Schneidtechnik des Kantenschnitts wird am Auslauf folgender Anlagen eingesetzt: Spannmaschine, Kompaktor und Sanforanlagen.
Applikation

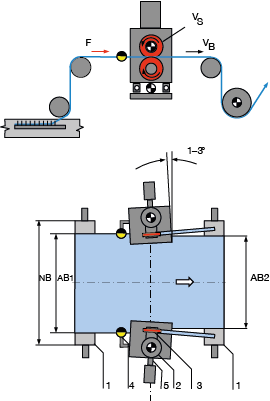

Am Ende der Maschine wird die Bahn mit einer ersten Umlenkwalze aus den Nadeln entfernt. Zwei weitere Umlenkwalzen bilden die Schneidebene. Siehe nebenstehende Grafik.
Legende
1 = Leitwalze | 2 = Drehstromantrieb | 3 = Scherenschnitt | 4 = Kantensensor | 5 = Stellantrieb für Nachführung | AB1 = Arbeitsbreite | AB2 = Arbeitsbreite nach Kantenschnitt | NB = Nennbreite | F = Bahnkraft | VB = Bahngeschwindigkeit | VS = Schnittgeschwindigkeit
