Funktion

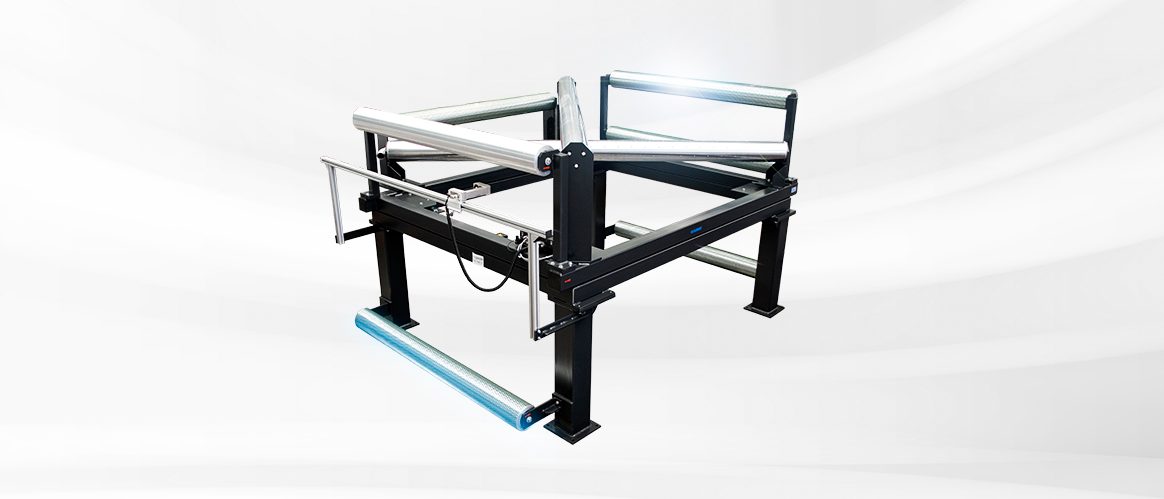

Der Bahnlaufregelung mit Wendestangensystem ELTURNER liegt folgendes Prinzip zugrunde: Im 45°-Winkel zur Längs- und zur Querachse der Bahn ist eine Stange montiert, die von der Bahn mit 180° umschlungen wird. Dadurch ergibt sich zunächst der Effekt, dass die Bahn eine Richtungsänderung um 90° erfährt. Um gleichzeitig den Bahnlauf zu korrigieren, wird die Wendestange entsprechend dem Stellsignal parallel zur Einlaufebene verschoben und die auslaufende Bahn in Querrichtung seitlich versetzt.
Einsatzgebiet
Drehrahmensysteme kombiniert mit Wendestangen kommen bevorzugt dann zum Einsatz, wenn die Bahn gewendet und mit hoher Präzision dem nachgelagerten Prozess zugeführt werden muss.
Applikation
Je größer die Bahnkraft, das Elastizitätsmodul und die erforderliche Korrektur, desto länger sind Einlauf-, Auslauf- und Übergabelänge zu konzipieren. Erfahrungsgemäß sollten diese Strecken eine Länge von 60 bis 100 % der Bahnbreite betragen. Der Sensor ist möglichst nahe hinter der Stellwalze zu positionieren.
Legende
A = Bahnspannungsverteilung am Einlauf | B = Bahnspannungsverteilung am Auslauf | K = Korrektur des Bahnlaufs | a = Korrekturwinkel | σ1 = Bahngrundspannung | σ2 = Spannungsverteilung bei Stellbewegung nach links | σ3 = Spannungsverteilung be Stellbewegung nach rechts | 1 = Stellrahmen | 2 = Einlaufwalze | 3 = Wendestange | 4 = Sensor | 5 = Fixierwallze | 6 = Drehpunkt | LÜ = Übergabelänge | L1 = Einlauflänge | L2 = Auslauflänge | AB = Arbeitsbreite
