- Açıklama
- Fonksiyon çizimi
İşlevi

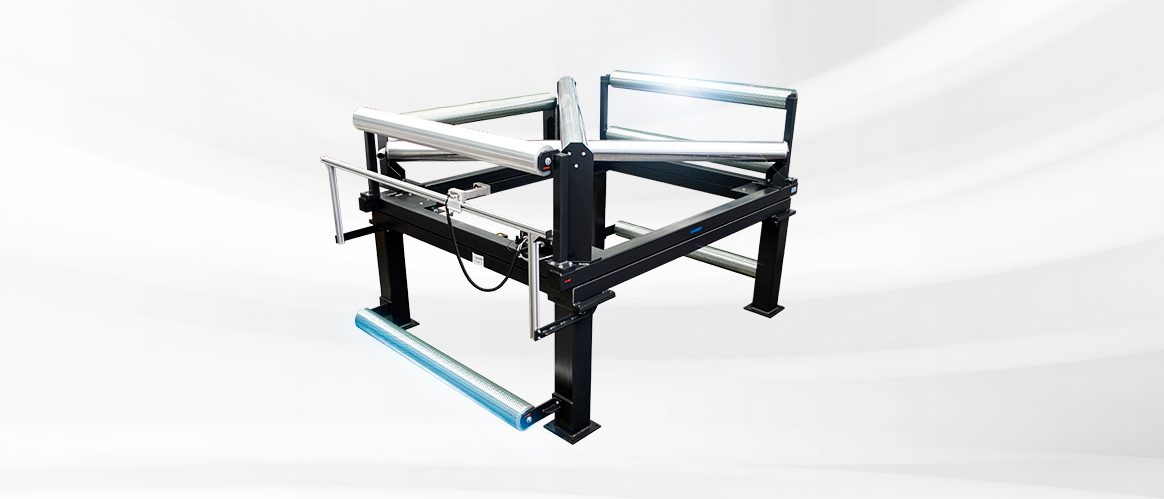

Döndürme çubuğu sistemi ELTURNER ile ürün hattı kontrol prensibi şöyle açıklanabilir: Boylamasına ve enine eksende 45°'lik açıyla bir çubuk yerleştirilir, söz konusu çubuk ürün hattı tarafından 180° sarılır. Böylelikle öncelikle ürün hattı ilerleme yönü 90° değişmiş olur. Aynı zamanda ürün hattı hareketini düzeltebilmek için, döndürme çubuğu konumlandırma sinyali ile giriş alanına paralel bir şekilde kaydırılır ve çıkan ürün hattı enine yönde yanlamasına kaydırılır.
Kullanım alanı
Döndürme çubuklu döner çerçeve sistemleri, özellikle ürün hattının döndürülmesi ve yüksek hassasiyetle sonraki işlem aşamasına aktarılması gerektiği durumlarda tercih edilir.
Uygulama
Ürün hattı gerilme kuvveti, esneklik modülü ve gerekli olan düzeltme ne kadar büyük olursa, giriş, çıkış ve aktarma yollarının o denli uzun olarak tasarlanması gerekir. Edindiğimiz tecrübeler, bu yol uzunluklarının, ürün hattı genişliğinin %60 ila %100'ü kadar olması gerektiğini gösteriyor. Sensörün, çıkış silindirine olabildiğince yakın bir şekilde konumlandırılması gerekir.
Açıklamalar
A = Girişteki ürün hattı gerginliği dağılımı | B = Çıkıştaki ürün hattı gerginliği dağılımı | K = Ürün hattı hareketi düzeltmesi | a = Düzeltme açısı | σ1 = Temel ürün hattı gerginliği | σ2 = Sola doğru konumlandırma hareketindeki gerginlik dağılımı | σ3 = Sağa doğru konumlandırma hareketindeki gerginlik dağılımı | 1 = Konumlandırma çerçevesi | 2 = Giriş silindiri | 3 = Döndürme çubuğu | 4 = Sensör | 5 = Sabitleme silindiri | 6 = Dönme noktası | LÜ = Aktarma yolu | L1 = Giriş yolu | L2 = Çıkış yolu | AB = Çalışma genişliği
