Systeminformationen

Funktion

Typischerweise stehen bei Produktionsprozessen mit laufenden Bahnen am Maschineneinlauf Abwickel- und am Auslauf Aufwickelstationen. Bei der Abwicklung wird die Wickelstation mittels eines Linearantriebs verfahren, um die Bahn in der gewünschten Position dem Prozess zuzuführen. Dagegen wird beim Aufwickeln die Wickelstation mittels eines Linearantriebs der sich ständig verändernden Bahnposition nachgeführt, um einen kantengeraden Wickelaufbau zu erhalten.

Einsatzgebiet

Bahnlaufregler mit Wickelstationen ELWINDER kommen immer dann zum Einsatz, wenn durch beengte Platzverhältnisse kein ELGUIDER oder ELROLLER System platziert werden kann.

Applikation Abwicklung

Bei der Abwicklung wird der Sensor an der Maschine fixiert, um die Soll-Position der Bahn zu bestimmen. Die Positionserfassung sollte dabei so nah wie möglich an der letzten Leitwalze der Wickelstation erfolgen.

Applikation Abwicklung mit Gleichlaufwalze

Kann aus Platzgründen auf der Wickelstation keine Leitwalze angebracht werden, lässt sich diese als synchron elektrisch gekoppelte Gleichlaufwalze ausführen.

Applikation Aufwicklung

Bei der Aufwicklung wird der Sensor an der Wickelstation befestigt, um die Soll-Position der Wickelstation dem Regler vorzugeben. Die Positionserfassung sollte dabei so nah wie möglich an der letzten Leitwalze der Maschine erfolgen. Die Regelstrecke L1 ist abhängig von der Elastizität der Bahn. Je größer der Elastizitätsbereich in Querrichtung, desto kürzer kann die Strecke L1 sein. Erfahrungsgemäß sollte die Regelstrecke eine halbe Bahnbreite betragen.

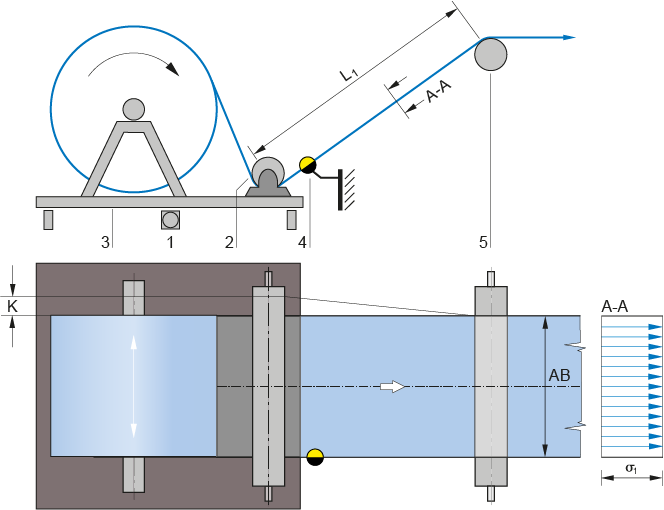

Abwicklung

ELWINDER

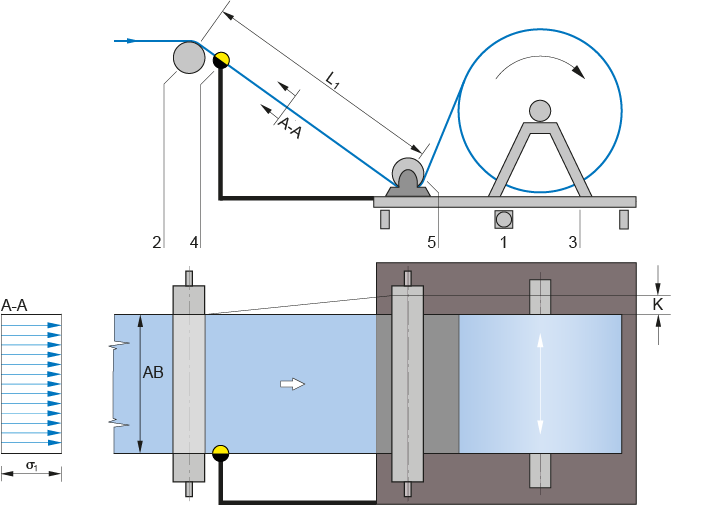

Aufwicklung

ELWINDER 2

Legende

A-A = Bahnspannungsverteilung in der Regelstrecke | K = Korrektur des Bahnlaufs | σ1 = Bahngrundspannung | AB = Arbeitsbreite | 1 = Linearantrieb | 2 = Einlaufwalzen | 3 = Wickelstation | 4 = Sensor | 5 = Fixierwalze | L1 = Regelstrecke

Fordern Sie verfügbare Downloads an

Wir senden Ihnen umgehend alle verfügbaren Dokumente für die Komponenten und Systeme zu.

*Pflichtfeld
Loading

Bahnlaufregelsysteme

Wickelstationssystem ELWINDER WSB90

Regelkomponenten für Wickelstationen mit verschleißfreier bürstenloser Antriebstechnik mit einer Stellkraft von 800 N

Mehr Informationen

Wickelstationssystem WSB91/93

Regelkomponenten für Wickelstationen mit verschleißfreier bürstenloser Antriebstechnik mit einer Stellkraft von 1000 oder 3000 N

Mehr Informationen

Wickelstationssystem WSB96

Regelkomponenten für Wickelstationen mit verschleißfreier bürstenloser Antriebstechnik mit einer Stellkraft von 5500 N

Mehr Informationen

Systemkomponenten

Farblininensensor FE 52

Digitaler Farbmatrixsensor zur Erfassung von Farblinien und Farbkontrasten

Mehr Informationen

Blue light-Breitbandsensor PoE FR 65

Blue-Light-Durchlichtsensor mit großem Messbereich von 160 / 320 und 480 mm

Mehr Informationen

Ultraschall-Kantensensor PoE FX 42

Ultraschall-Kantensensor mit digitaler Auswertung, Sichtbereich von ±3 mm und Gabelweiten von 30, 60 und 124 mm

Mehr Informationen

Infrarot-Breitbandsensor FE 45

Digitaler Infrarot-Breitbandsensor für Bahnmitten-, Bahnkantenerfassung und Breitenmessung mit einem Röhrenabstand (Lichte Weite) von 80 mm

Mehr Informationen

Ultraschall-Kantensensor PoE FX 52

Ultraschall-Kantensensor mit digitaler Auswertung, Sichtbereich ±10 mm und Gabelweiten von 30, 60 und 124 mm

Mehr Informationen

Infrarot-Kantensensor PoE FR 54

Infrarot-Kantensensor nach Prinzip der Retroreflexion mit einem Messbereich von ±10 mm und einer Auflösung von 0,02 mm

Mehr Informationen

Infrarot-Breitbandsensor PoE FR 61

Infrarot-Breitbandsensor mit großem Messbereich von 160 mm, 320 mm oder 480 mm

Mehr Informationen

Infrarot-Breitbandsensor FE 46

Digitaler Infrarot-Breitbandsensor für Bahnmitten-, Bahnkantenerfassung und Breitenmessung mit einem Röhrenabstand (Lichte Weite) von 160 mm

Mehr Informationen

CCD Kamera OL 82

Störungsfreie Erkennung von Bahnkanten, Positionserfassung, Bahnlaufregelung, Materialerkennung und Breitenmessung

Mehr Informationen

Daten-Netzwerkzentrale DN 40

Daten-Netzwerkzentrale zum zentralen Anschluss aller Komponenten in einem Regelsystem

Mehr Informationen

Bediengerät DO 42

Visualisierung und Bedienung von Bahnlaufregelsystemen mit Mehrfachbedienung von bis zu 255 Bahnlaufregelkreisen

Mehr Informationen

Bediengerät mit Datennetzwerkzentrale DO 32

Bediengerät für einfache Bahnlauf-Regelungen ohne motorische Sensorverstellung

Mehr Informationen

Stellsupport VS 80

Motorisch lineare Sensorpositionierung für Ultraschall-, Infrarot- und Farbliniensensoren

Mehr Informationen

Stellantrieb AG 90

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik und einer maximalen Stellkraft von 800 N

Mehr Informationen

Lineare Antriebseinheit EL.MOTION AG 91

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik und einer maximalen Stellkraft von 1000 N

Mehr Informationen

Lineare Antriebseinheit EL.MOTION AG 93

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik und einer maximalen Stellkraft von 3000 N

Mehr Informationen

Stellantrieb STO AG 9__2

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik für funktionale Sicherheit

Mehr Informationen

Lineare Antriebseinheit EL.MOTION AG 96

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik und einer maximalen Stellkraft von 1000 N

Mehr Informationen

Lineare Antriebseinheit EL.MOTION AG 72

Linearer Stellantrieb mit verschleißfreier, bürstenloser Antriebstechnik und einer maximalen Stellkraft von 1000 N

Mehr Informationen
